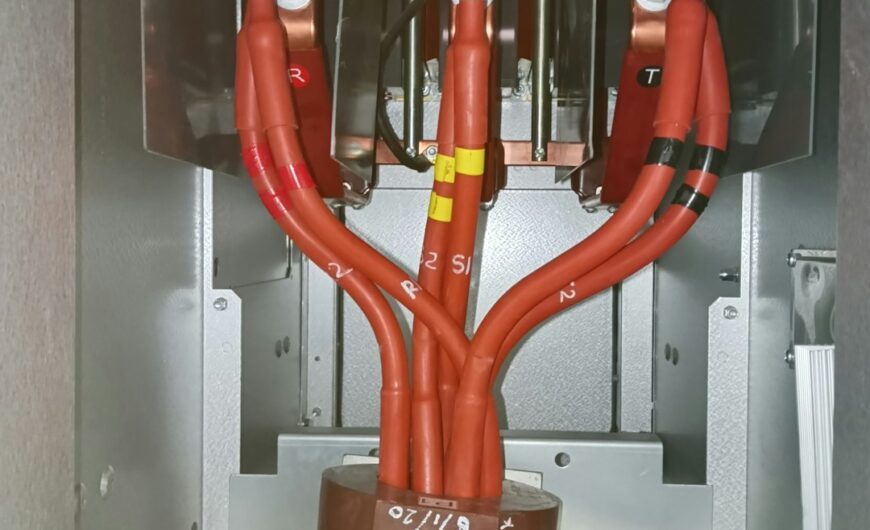

Dobór przekrojów kabli i zabezpieczeń DC i AC — falowniki i magazyny energii

Opublikowano: 16/10/2026

Opublikowano: 16 października 2026 r. Autor: Paweł Marczewski, Komputery SONET S.C. (solarne.info)

Przekrój kabla nie wynika z mocy falownika, a z trzech niezależnych warunków: obciążalności prądowej, dopuszczalnego spadku napięcia i zdolności zabezpieczenia do wyłączenia zwarcia. Dopiero największy przekrój z tych trzech rachunków jest prawidłowy. Najczęstszy błąd w instalacjach off-grid i hybrydowych nie polega na tym, że ktoś policzył źle — polega na tym, że policzył tylko jeden warunek z trzech. W tym poradniku przechodzę przez wszystkie obwody po kolei: stringi PV, kable akumulatorowe i wyjście AC falownika.

Trzy warunki, które musi spełnić każdy przewód

Niezależnie od tego, czy mówimy o 4 mm² między panelami a falownikiem, czy o 50 mm² między magazynem a inwerterem, sprawdza się te same rzeczy:

• Obciążalność prądowa — przewód musi w sposób trwały przenosić prąd obliczeniowy bez przekroczenia temperatury dopuszczalnej dla izolacji. Wartości katalogowe podaje się zwykle „w powietrzu”, a w rozdzielnicy, w peszlu czy w wiązce trzeba je obniżyć.
• Spadek napięcia — energia zgubiona na rezystancji przewodu zamienia się w ciepło. Na stronie DC przyjmuje się zwykle budżet do 1 %, na stronie AC do 3 % licząc od rozdzielnicy.
• Współpraca z zabezpieczeniem — zabezpieczenie musi zadziałać, zanim przewód się przegrzeje. Stąd klasyczna nierówność: prąd obliczeniowy ≤ prąd znamionowy zabezpieczenia ≤ obciążalność przewodu.

Ta trzecia nierówność jest tą, którą łamie się najczęściej. Jeśli na kablu 16 mm² posadzisz bezpiecznik 200 A, to bezpiecznik chroni falownik, a nie kabel — przewód spali się jako pierwszy i nikt tego nie wyłączy.

Krok pierwszy: policz prąd obliczeniowy, nie moc

Przekroje dobiera się do prądu, a prąd zależy od napięcia, przy którym obwód pracuje. Trzy wzory, które wystarczą do 95 % domowych instalacji:

• String PV: I = 1,25 × I_sc modułu (prąd zwarciowy z tabliczki, przy równoległych stringach pomnożony przez ich liczbę).
• Obwód akumulatorowy DC: I = P_AC / (U_min × η), gdzie U_min to najniższe napięcie baterii, a η ≈ 0,92 to sprawność falownika.
• Wyjście AC: I = P / 230 V dla instalacji 1-fazowej, I = P / (1,73 × 400 V) dla 3-fazowej.

W obwodzie akumulatorowym kluczowe jest podstawienie napięcia minimalnego, nie nominalnego. Bateria LiFePO4 16S ma 51,2 V nominalnie, ale przy niskim stanie ładowania i pod obciążeniem schodzi do ok. 44 V. Falownik 5 kW przy 51 V pobiera 107 A, a przy 44 V już 124 A — i to ta druga liczba decyduje o przekroju.

Strona DC paneli: dlaczego 4 mm² przy prądzie 14 A

Typowy moduł 400–450 W ma prąd zwarciowy 13–14 A, więc prąd obliczeniowy stringu to około 17 A. Tymczasem kabel solarny 4 mm² ma obciążalność w powietrzu rzędu 50 A. Nadmiar jest ogromny i nie wynika z obciążalności — wynika z dwóch innych rzeczy.

Pierwsza to spadek napięcia. Dla stringu 400 V przy 10 A i 30 m przewodu spadek na 4 mm² wynosi około 2,6 V, czyli 0,66 % — bez problemu. Ale ten sam przewód w instalacji wyspowej 24 V, przy 10 m od panelu do regulatora, daje 0,88 V, czyli już 3,6 % przy napięciu 24 V. Dlatego przy niskich napięciach albo skraca się trasę, albo bierze kabel solarny 6 mm². Zasada praktyczna: ten sam spadek w woltach jest nieszkodliwy na 400 V i bardzo kosztowny na 24 V.

Druga to warunki pracy. Przewód na dachu leży w słońcu, w temperaturze dochodzącej do 70 °C, i ma tam przeżyć 25 lat. Dlatego używa się przewodu solarnego o podwójnej izolacji odpornej na UV i ozon (z dopuszczeniem do 1500–1800 V DC), a nie zwykłego YDY. Zwykły przewód instalacyjny na dachu kruszeje w kilka sezonów.

Praktycznie: do 30 m trasy 4 mm², powyżej 6 mm², a przy pracy wyspowej na 12–24 V 6 mm² od początku. Gotowe odcinki z zarobionymi wtykami to przedłużacze MC4; jeśli zarabiasz samodzielnie, potrzebna jest zaciskarka do złącz MC4 — złącze zagniecione kombinerkami to przyszły punkt gorący.

Zabezpieczenie stringów: rozłącznik tak, bezpiecznik warunkowo

W obwodzie DC paneli potrzebne są dwie różne rzeczy i bywają mylone.

Rozłącznik DC służy do beznapięciowego odłączenia falownika przed serwisem. Jest obowiązkowy i musi być przeznaczony do prądu stałego — rozłącznik DC 1000 V ma komorę gaszeniową zaprojektowaną pod łuk stałoprądowy, którego nie da się przerwać przejściem przez zero, bo prąd stały przez zero nie przechodzi.

Bezpiecznik gPV chroni przed prądem wstecznym z pozostałych stringów. Przy jednym lub dwóch stringach na osobnych wejściach MPPT zwykle nie jest wymagany; przy trzech i więcej stringach równolegle — tak. Dobiera się go w zakresie 1,4–2 × I_sc i jednocześnie nie wyżej niż „maximum series fuse rating” z karty modułu. Dla modułu o I_sc 13,5 A wypada 20–25 A. Uwaga praktyczna: podstawa bezpiecznika PV z wkładkami 15 A pasuje do modułów o I_sc do około 10,7 A — czyli do starszych i mniejszych paneli. Do współczesnych modułów 450 W trzeba zamówić wkładkę o wyższym prądzie; sama podstawa 10×38 zostaje ta sama.

Całość mieści się w rozdzielnicy DC IP65 na jeden string lub na dwa stringi.

Strona DC akumulatorów: tu giną instalacje

To najbardziej niedoszacowany obwód w całej instalacji. Powód jest arytmetyczny: ta sama moc przy niższym napięciu oznacza wielokrotnie wyższy prąd. Falownik 3 kW pobiera 75 A przy 48 V, 148 A przy 24 V i 280 A przy 12 V. Przy 12 V nie da się już sensownie zbudować instalacji powyżej około 1,5 kW — nie dlatego, że falownika nie ma, ale dlatego, że kabel i bezpiecznik stają się absurdalnie drogie.

Druga pułapka: kabel akumulatorowy jest krótki, więc spadek napięcia prawie nigdy nie jest tu warunkiem decydującym. Dla falownika 5 kW na 48 V, 1,5 m trasy i przekroju 25 mm² spadek to 0,26 V, czyli 0,54 % — formalnie w normie. A mimo to 25 mm² jest w tym miejscu błędem, bo nie przenosi 124 A w szafie. Decyduje obciążalność, nie spadek. Odwrotnie niż na dachu.

Trzecia pułapka to przeciążenie chwilowe. Falowniki off-grid podają moc szczytową zwykle na poziomie dwukrotności nominalnej, przez kilka sekund przy rozruchu pompy czy sprężarki. Kabel to zniesie, ale bezpiecznik trzeba wybrać z charakterystyką zwłoczną, a nie szybką.

W ofercie są magazyny energii i gotowe kable akumulatorowe 50 mm² z oczkami M8 w odcinkach od 10 do 150 cm; dla mniejszych instalacji 25 mm² i 16 mm². Przy łączeniu wielu akumulatorów równolegle różnice długości przewodów powodują nierówny rozkład prądu — rozwiązuje to szyna łącznikowa do akumulatorów albo busbar do ogniw LiFePO4, a nie łańcuch „akumulator do akumulatora”.

Zabezpieczenie obwodu akumulatorowego

Trzy rzeczy, o których trzeba wiedzieć, zanim kupi się bezpiecznik do baterii litowej.

BMS nie jest zabezpieczeniem kabla. BMS chroni ogniwa — przed przeładowaniem, głębokim rozładowaniem i temperaturą. Jego próg zwarciowy jest ustawiony pod ogniwa, nie pod przekrój przewodu, a w razie uszkodzenia samego BMS-u nie zadziała w ogóle. Bezpiecznik w obwodzie akumulatora jest niezależnym, pasywnym elementem i musi być.

Liczy się zdolność wyłączania, nie tylko prąd znamionowy. Bateria LiFePO4 potrafi w zwarciu oddać prąd rzędu kilku tysięcy amperów. Zabezpieczenie o zdolności wyłączania mniejszej niż prąd zwarciowy baterii nie przerwie obwodu — ulegnie zniszczeniu, a łuk będzie się palił dalej. Dlatego do magazynów stosuje się bezpieczniki o wysokiej zdolności wyłączania, jak Victron MEGA-fuse 200 A / 80 V w uchwycie MEGA-fuse 60–500 A. Przy wyborze wyłącznika nadprądowego DC — na przykład MCB DC 125 A TOB1Z-125 — sprawdź w karcie producenta zarówno napięcie znamionowe, jak i zdolność wyłączania; w tanich wyłącznikach DC bywa ona niska.

Bezpiecznik idzie jak najbliżej bieguna baterii. Odcinek przewodu między zaciskiem akumulatora a bezpiecznikiem jest niezabezpieczony — ma być liczony w centymetrach, nie w metrach. Osobno potrzebny jest rozłącznik DC do odłączania baterii na czas prac; uchwyt bezpiecznika nie jest łącznikiem i wyjmowanie wkładki pod obciążeniem kończy się łukiem i spalonym uchwytem.

Strona AC falownika

Na wyjściu AC prądy są niewielkie i kable cienkie, ale za to obowiązuje pełny zestaw zabezpieczeń instalacji budynkowej.

Wyłącznik nadprądowy dobiera się do prądu wyjściowego falownika, a nie do mocy przyłącza. Falownik 1-fazowy 5 kW oddaje około 22 A, więc właściwy jest wyłącznik nadprądowy 25 A na przewodzie 4 mm². Falownik 3-fazowy 10 kW oddaje 14,4 A na fazę, więc wystarcza wyłącznik 3-fazowy 16 A.

Charakterystyka B czy C. Falowniki sieciowe mają elektroniczne ograniczenie prądu i nie generują prądu rozruchowego — pasuje charakterystyka B. Falowniki off-grid z transformatorem, zasilające silniki i pompy, mogą przy rozruchu odbiorników wywołać zadziałanie B; tam bywa potrzebna charakterystyka C. Wartość z instrukcji falownika jest nadrzędna wobec rachunku.

Wyłącznik różnicowoprądowy. Potrzebny typ A 30 mA — na przykład różnicowy 1-fazowy 40 A 30 mA albo 3-fazowy 63 A 30 mA. Niektórzy producenci falowników beztransformatorowych wymagają typu B; to jedna z nielicznych rzeczy, których nie da się wyliczyć — trzeba przeczytać w instrukcji konkretnego modelu. Prąd znamionowy różnicówki musi być co najmniej równy prądowi wyłącznika nadprądowego przed nią.

Ochrona przepięciowa. Przepięcie wchodzi dwiema drogami, więc ograniczniki są dwa: ogranicznik T2 1000 V DC po stronie paneli i ogranicznik 1-fazowy 230 V lub 3-fazowy po stronie AC. Jeśli budynek ma instalację odgromową, po stronie AC stosuje się ogranicznik klasy T1+T2. I rzecz, o której się zapomina: ogranicznik odprowadza energię do ziemi, więc bez poprawnego uziemienia i przy długich przewodach ochronnych nie działa — przewód do szyny PE ma być krótki, poniżej pół metra.

Tabela doboru — punkt wyjścia do własnego rachunku

Prądy obliczeniowe policzone dla sprawności 0,92 i napięcia minimalnego baterii; obciążalność przewodów to wartości katalogowe w powietrzu obniżone o 20 % na pracę w rozdzielnicy. To punkt wyjścia, nie projekt.

Dwie uwagi do tabeli. Po pierwsze, przy 5 kW na 48 V przekrój 35 mm² spełnia warunek obciążalności z zapasem około 15 %, a 50 mm² daje zapas 40 % i niższą temperaturę na zaciskach — przy cenie różniącej się o kilkadziesiąt złotych na metr wybieram grubszy. Po drugie, powyżej 6 kW na 48 V wychodzi przekrój 70–95 mm², którego nie trzymam standardowo w sklepie jako gotowy odcinek z oczkami; takie kable zarabiam na zamówienie, więc napisz, jaka ma być długość i rozmiar oczka.

Siedem błędów, które widzę najczęściej

1. Wyłącznik AC w obwodzie DC. Zwykły wyłącznik nadprądowy 230 V nie ugasi łuku stałoprądowego. Do DC tylko aparaty z oznaczeniem i napięciem DC.
2. Bezpiecznik dobrany do falownika, nie do kabla. Jeśli zabezpieczenie ma wyższy prąd niż obciążalność przewodu, chroni urządzenie, a nie instalację.
3. Przekrój z nominalnego napięcia baterii. Liczenie 5 kW przy 51,2 V zamiast 44 V zaniża prąd o 15 % i wypycha wynik o jeden stopień przekroju w dół.
4. Oczka zagniecione bez praski. Na 120 A źle zagnieciona końcówka to kilkadziesiąt watów ciepła w jednym punkcie. Do przewodów wysokoprądowych potrzebna jest praska do tulejek, a oczka M8 lepiej kupić już zarobione fabrycznie.
5. Brak rozłącznika po stronie baterii. Bez niego każda naprawa falownika odbywa się na obwodzie pod napięciem, przy prądzie zwarciowym liczonym w kiloamperach.
6. Nierówne przewody przy akumulatorach równoległych. Różnica długości powoduje różnicę prądów, a ta — różnicę temperatur i tempa starzenia ogniw. Dlatego busbar, nie łańcuch.
7. Ogranicznik przepięć bez uziemienia. Zainstalowany ogranicznik bez poprawnego PE daje poczucie bezpieczeństwa i nic więcej.

Najczęstsze pytania

Czy mogę użyć dwóch cieńszych kabli równolegle zamiast jednego grubego?
Technicznie tak, przy identycznej długości, przekroju i sposobie prowadzenia, i jest to standardowa praktyka przy dużych prądach DC. Problem jest praktyczny: dwa równoległe przewody muszą mieć wspólne zabezpieczenie dobrane do pary, a jeśli jeden z nich odpadnie na zacisku, drugi zostaje przeciążony dwukrotnie bez reakcji bezpiecznika. Przy prądach powyżej 200 A i tak zwykle wygrywa jeden przewód 95 mm².

Przewód ma napisane „220 A”. Czy mogę go obciążyć 220 A?
Tylko w warunkach, dla których ta liczba została podana — swobodnie w powietrzu, w temperaturze otoczenia 30 °C, pojedynczo. W zamkniętej szafie, w wiązce z innymi przewodami albo przy 45 °C w pomieszczeniu technicznym realna obciążalność spada o 20–40 %. Dlatego w tabeli powyżej liczyłem z zapasem.

Czy do magazynu litowego wystarczy bezpiecznik samochodowy ANL albo MIDI?
Do małych instalacji 12 V z prądami do kilkudziesięciu amperów — tak, to jego naturalne zastosowanie. Do magazynu LiFePO4 48 V — nie, ze względu na zdolność wyłączania: bezpieczniki motoryzacyjne są projektowane na prądy zwarciowe akumulatora kwasowego, a nie bateria litowa z BMS-em wysokoprądowym.

Jaki przekrój na odcinek 20 cm między akumulatorami?
Taki sam, jak na całym obwodzie. Krótki odcinek nie znosi więcej prądu — po prostu ma mniejszy spadek napięcia. Obciążalność zależy od przekroju i chłodzenia, nie od długości.

Czy falownik hybrydowy wymaga innych zabezpieczeń niż sieciowy?
Po stronie AC zasadniczo tych samych, ale dochodzi cały obwód akumulatorowy DC z własnym bezpiecznikiem i rozłącznikiem, a przy pracy wyspowej także rozdzielnica obwodów podtrzymywanych. Szerzej opisałem to we wpisie o zasilaniu awaryjnym domu z fotowoltaiki.

Kto może wykonać taką instalację?
Obwody po stronie AC i przyłączenie do instalacji budynku wymagają uprawnień elektrycznych, a instalacja przyłączana do sieci — zgłoszenia do operatora. Dobór przekrojów można policzyć samemu i warto to zrobić przed zakupem, ale wykonanie i pomiary odbiorcze należą do elektryka z uprawnieniami. Ten poradnik jest materiałem technicznym, nie projektem instalacji.

Dobór pod konkretną instalację

Jeśli znasz moc falownika i napięcie magazynu, dobór sprowadza się do czterech liczb z tabeli powyżej. Komponenty zebrałem w kategorii akcesoria elektryczne — kable, wtyczki, puszki, bezpieczniki, przewody i osprzęt do baterii w BMS-y, ogniwa, kable i obudowy do budowy magazynów energii, a same urządzenia w inwerterach i falownikach oraz magazynach energii.

Jeżeli jeszcze wybierasz urządzenia, zacznij od poradnika jak wybrać inwerter hybrydowy, a przy doborze pojemności baterii od wpisu jak dobrać pojemność magazynu energii. Przy instalacjach wyspowych przydaje się też poradnik o regulatorach PWM i MPPT.
