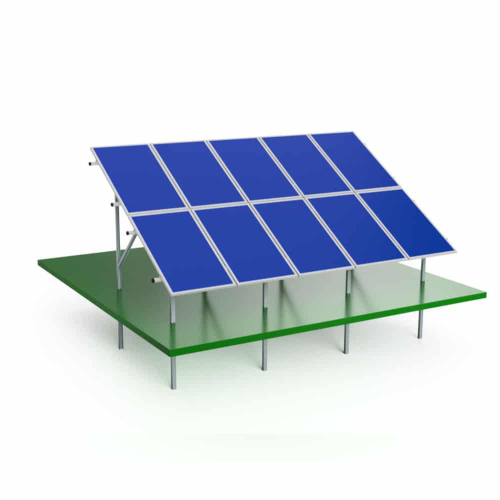

Elementy do wykonania konstrukcji betonowanej na grunt na 20 paneli o wymiarach do 230cm x 114cm/35mm w pionie układ 10x2 BEZ SŁUPÓW
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 180,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Konstrukcja betonowana na grunt na 20 paneli 35 mm, układ 10x2 w pionie, zestaw do samodzielnego montażu
20 paneli, układ 10x2 | Panele 35 mm, pion | Kąt pochylenia 24° | Tylko na grunt
Zestaw elementów do samodzielnego wykonania stelaża betonowanego w gruncie na 20 paneli fotowoltaicznych. Dla osób, które same montują instalację PV na działce i mają narzędzia do obróbki profili.
O konstrukcji betonowanej na grunt na 20 paneli
To zestaw elementów do samodzielnego wykonania systemu montażowego na 20 paneli w pionie, w układzie 10x2 (10 paneli w rzędzie, 2 rzędy), betonowanego w gruncie. System jest przeznaczony na panele o grubości 35 mm, długości od 164 do 230 cm i szerokości maksymalnie 114 cm.
System nie jest przeznaczony do montażu na dachu (nie ma certyfikatów bezpieczeństwa i odporności na wiatr). Montaż wymaga przycięcia elementów, wywiercenia otworów fi 10 oraz przygotowania wykopów i betonu, którego w zestawie nie ma. Efektywny kąt pochylenia paneli to 24 stopnie.
Dla kogo jest ta konstrukcja
Montażyści DIY
Idealne dla: Osoby z piłą kątową, wiertarką i kluczem francuskim
Przykład: Samodzielne wykonanie stelaża z dostarczonych elementów
Instalacje na gruncie
Idealne dla: Właściciele działek z miejscem na 20 paneli
Przykład: Układ 10x2 w pionie, kąt pochylenia 24°
Konstrukcje betonowane
Idealne dla: Użytkownicy akceptujący stałe osadzenie w gruncie
Przykład: Stelaż zabetonowany w 12 wykopach
Panele 35 mm
Idealne dla: Posiadacze paneli o długości 164-230 cm
Przykład: Panele do 114 cm szerokości
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) układ na 20 paneli 10x2 w pionie w jednym zestawie; (2) konstrukcja zabetonowana w gruncie; (3) kąt pochylenia paneli 24° według opisu sklepu.
Czego trzeba być świadomym: w zestawie nie ma betonu, a montaż wymaga cięcia elementów, wiercenia otworów fi 10 i wykopów. System nie jest przeznaczony na dach. Nazwa oferty wskazuje wersję BEZ SŁUPÓW, a instrukcja producenta opisuje też słupki, dlatego przed zakupem potwierdź w sklepie dokładną zawartość zestawu.
Podsumowanie: To zestaw do samodzielnego wykonania stelaża gruntowego na 20 paneli 35 mm w układzie 10x2. Sprawdź wymiary swoich paneli, zawartość zestawu i miejsce na wykopy.
Jak zbudowana jest konstrukcja
Układ 10x2 w pionie: Dwa rzędy po 10 paneli ustawionych w pionie tworzą płaszczyznę pochyloną pod efektywnym kątem 24 stopni. Konstrukcje oddalone są od siebie o 210 cm.
Betonowanie w gruncie: Elementy stalowe osadza się w 12 wykopach zalanych betonem. Konstrukcje muszą być zabetonowane równo i pionowo, a beton trzeba kupić osobno.
Profile i klemy: Panele układa się na poziomych profilach aluminiowych 40x40 i mocuje klemami. Przy silnych bocznych wiatrach konstrukcję można dodatkowo wzmocnić zastrzałami.
Specyfikacja techniczna konstrukcji betonowanej na 20 paneli
| Parametr | Wartość |
|---|---|
| Dane ogólne | |
| Typ produktu | zestaw elementów do samodzielnego wykonania stelaża na grunt |
| Liczba paneli | 20 (10 w rzędzie, 2 rzędy) |
| Układ paneli | w pionie, 10x2 |
| Sposób montażu | betonowany w gruncie |
| Panele | |
| Grubość paneli | 35 mm |
| Długość paneli | od 164 do 230 cm |
| Maksymalna szerokość paneli | 114 cm |
| Efektywny kąt pochylenia | 24° |
| Montaż | |
| Liczba wykopów | 12 |
| Odległość konstrukcji | 210 cm (kwadraty 2x2,1 m) |
| Zastosowanie | tylko na grunt, nie na dach |
| Beton | nie wchodzi w skład zestawu |
| Producent | wg dokumentacji producenta |
Zastosowania konstrukcji betonowanej na grunt
Produkty kompatybilne i uzupełniające
Stelaże do gruntu dla paneli o grubości 35 mm
Stelaże do gruntu 35 mm →Konstrukcje lekkie na grunt i stelaże aluminiowe
Konstrukcje lekkie na grunt →Elementy montażowe do instalacji fotowoltaicznych
Elementy montażowe do PV →Kompletne zestawy elektrowni słonecznych
Zestawy elektrowni słonecznych →Jak dobrać konstrukcję na grunt dla 20 paneli
- Sprawdź grubość i wymiary paneli Konstrukcja jest przeznaczona na panele 35 mm, o długości 164-230 cm i szerokości do 114 cm.
- Sprawdź liczbę i układ Zestaw jest przewidziany na 20 paneli w pionie w układzie 10x2 (10 paneli w rzędzie, 2 rzędy).
- Przygotuj narzędzia i beton Potrzebne są piła kątowa, wiertarka z wiertłem do metalu fi 10, klucz francuski, łopata lub wiertło do wykopów oraz beton.
- Potwierdź zawartość Nazwa oferty mówi o wersji BEZ SŁUPÓW, a instrukcja opisuje słupki; przed zamówieniem potwierdź ze sklepem, co dokładnie jest w zestawie.
Instrukcja montażu i uwagi sklepu
Zestaw elementów do samodzielnego wykonania systemu montażowego na 20 paneli w pionie, w układzie 10x2 betonowanego w gruncie (10 paneli w rzędzie, 2 rzędy). System nie jest przeznaczony do montażu na dachu ! (nie posiada certyfikatów bezpieczeństwa i odporności na np. wiatr)
System na panele grubości 35mm, długość od 164 do 230 cm, szerokość maksymalna paneli 114cm
Następnie wykonujemy 12 wykopów na zabetonowanie. W jednym kierunku oddalone o 220 centymetrów (jak na rysunku) a całe konstrukcje oddalone od siebie na odległość 210cm (kwadraty 2x2,1m). Warto wcześniej rozplanować rozłożenie (przymierzyć profile 40x40).
Ważne aby konstrukcje były równo i pionowo zabetonowane. Po zastygnięciu betonu montujemy poziomo 10 profili aluminiowe 40x40 na obu końcach płaszczyzny pochylonej (profile łączymy razem łącznikami i śrubami M10x25) i w okolicach środka kolejne 10 profili poziomo oddalone od siebie na ok 40cm. Profile 40x40 przykręcamy do słupków śrubami M10x80
Na profile kładziemy panele i przymocowujemy klemami.
Efektywny kąt pochylenia paneli to 24 stopnie.
Najczęściej zadawane pytania (FAQ)
Na ile paneli jest ta konstrukcja?
Zestaw jest przewidziany na 20 paneli w pionie w układzie 10x2: 10 paneli w rzędzie i 2 rzędy.
Jakie panele pasują do konstrukcji?
System jest na panele o grubości 35 mm, długości od 164 do 230 cm i szerokości maksymalnie 114 cm.
Czy konstrukcję można zamontować na dachu?
Nie. System nie jest przeznaczony do montażu na dachu, ponieważ nie ma certyfikatów bezpieczeństwa i odporności na wiatr.
Czy w zestawie jest beton?
Nie, beton do zalania trzeba kupić osobno. Montaż wymaga też wykopów i przycięcia elementów.
Jaki jest kąt pochylenia paneli?
Efektywny kąt pochylenia paneli to 24 stopnie.
