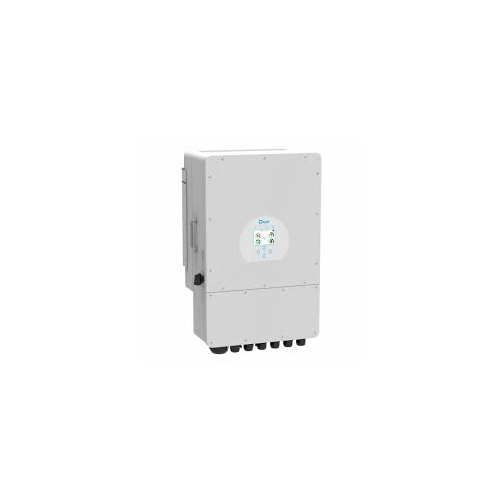

Inwerter hybrydowy DEYE SUN-10K-SG05LP3-EU-SM2 10kW 3-fazowy

Typowe problemy:

1. Niezgodność protokołu

   • DEYE obsługuje różne protokoły (np. Pylontech, Deye, czasem Sofar).

   • JK-BMS nie zawsze poprawnie dogaduje się po „Deye protocol”, dlatego wielu użytkowników wybiera Pylontech, który jest stabilniejszy.

2. Różnice w pinoutach CAN

   • W DEYE i w JK-BMS kolejność przewodów w gnieździe RJ45 bywa inna (CAN-H i CAN-L są zamienione miejscami).

   • Częsty problem: odwrotne podłączenie CAN powoduje brak komunikacji mimo poprawnych ustawień.

3. Brak terminacji linii

   • Magistrala CAN wymaga rezystora 120 Ω na obu końcach. W DEYE często jest wbudowany, ale w JK-BMS nie zawsze.

   • Brak rezystora = komunikacja niestabilna, losowe zerwania.

4. Wersje firmware

   • Starsze softy DEYE miały problem z rozpoznawaniem niektórych ramek od JK-BMS.

   • W nowszych aktualizacjach poprawiono kompatybilność, ale nie zawsze działa idealnie.

5. Adresacja / ID CAN

   • JK-BMS wysyła ramki w trybie broadcast, ale DEYE oczekuje konkretnego ID – trzeba dopasować w menu BMS.

✅ Najczęściej stosowane obejście:

• W DEYE ustawić protokół Pylontech zamiast Deye.

• W JK-BMS ustawić komunikację CAN → Pylon.

• Sprawdzić poprawność skrętki i pinout (CAN-H do CAN-H, CAN-L do CAN-L).

• Zastosować rezystor terminujący 120 Ω, jeśli przewód długi (>2 m).

Problemy z komunikacją po protokole CAN pomiędzy falownikami a magazynami energii LiFePO₄ są dość częste i wynikają z kilku typowych przyczyn.
Podzielę Ci to na najczęstsze źródła problemów:

🔧 Najczęstsze przyczyny problemów z komunikacją CAN

1. Niekompatybilny protokół

   • Każdy falownik (np. DEYE, Growatt, Sofar) obsługuje określone profile komunikacyjne (np. Pylontech, Deye, BYD, Solis).

   • BMS w magazynie (np. JK-BMS, Seplos, JKBMS PB2A16S20P, Daly, JBD) musi być ustawiony na ten sam protokół, inaczej ramki CAN się nie dogadają.

2. Różne prędkości transmisji (baud rate)

   • Standardowo: 500 kbps (czasem 250 kbps).

   • Jeśli falownik i BMS mają różne ustawienia → brak komunikacji.

3. Błędne okablowanie

   • Zamienione linie CAN_H i CAN_L.

   • Brak rezystorów terminujących 120 Ω na końcach magistrali (przy długich przewodach są konieczne).

   • Niewłaściwe ekranowanie przewodów – zakłócenia elektromagnetyczne.

4. Wersja firmware

   • Często nowe falowniki dostają aktualizacje poprawiające kompatybilność z bateriami.

   • Starszy firmware może „nie widzieć” BMS-u.

5. Wiele magazynów równolegle

   • Jeśli łączysz kilka modułów (np. 4 × 16S LiFePO₄) – jeden BMS musi być master, reszta w trybie slave.

   • Jeśli każdy BMS wysyła własne ramki na CAN → falownik widzi bałagan i zrywa komunikację.

6. Różne mapy rejestrów

   • Nawet przy CAN oba urządzenia muszą rozumieć się co do struktury ramek (SOC, napięcie, prąd).

   • Falowniki często oczekują dokładnie takiego formatu, jak w bateriach markowych (Pylontech, BYD, Dyness), a klony/DIY BMS-y wysyłają coś innego.

🔍 Objawy problemów

• Falownik pokazuje błąd komunikacji z BMS albo przełącza się w tryb „User/Manual”.

• Nie widzi SOC (state of charge) – działa tylko na napięciu.

• Ładuje/rozładowuje nieprawidłowymi wartościami prądów.

• Czasem startuje komunikacja, ale po kilku minutach się zrywa.

✅ Jak diagnozować i rozwiązywać

1. Sprawdź protokół w menu falownika – ustaw np. Pylontech (najczęściej kompatybilny).

2. Ustaw taki sam protokół w BMS – np. JK-BMS PB2A16S20P → w menu ustawienia → CAN Protocol: Deye / Pylontech.

3. Zweryfikuj okablowanie – CAN_H do CAN_H, CAN_L do CAN_L, GND do GND.

4. Zamontuj terminatory 120 Ω – na obu końcach magistrali.

5. Sprawdź firmware falownika i BMS – często aktualizacja rozwiązuje problem.

6. Jeśli są wiele modułów – ustaw master/slave w BMS, do falownika podłącz tylko port master.

7. W ostateczności – użyj trybu User Mode w falowniku i ustaw ręcznie napięcia ładowania/rozładowania (brak SOC, ale działa).
