Komplet elementów do wykonania samodzielnie konstrukcji na grunt na 2 panele o wymiarach do 240cm x 115cm i grubości 30mm w pionie
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Komplet elementów do samodzielnej konstrukcji na grunt, 2 panele, 30mm
Waga zestawu: 15 kg | Panele grubości 30 mm | Szerokość do 115 cm | Balast zalecany: 100 kg
Kompletny zestaw elementów konstrukcyjnych do samodzielnego montażu stelaża naziemnego pod 2 panele fotowoltaiczne w pionie, stabilizowanego balastem zamiast betonowania.
O komplecie elementów na 2 panele na grunt
Zestaw zawiera komplet elementów konstrukcyjnych potrzebnych do samodzielnego zbudowania stelaża naziemnego pod 2 panele fotowoltaiczne w układzie pionowym. Konstrukcja opiera się na dwóch trójkątach z kątownika aluminiowego, stawianych na blokach i łączonych profilami - bez konieczności betonowania.
System obsługuje panele o grubości 30 mm, szerokości do 115 cm i długości od 164 do 240 cm. Zestaw nie zawiera bloczków betonowych ani kołków rozporowych - dobiera się je i kupuje osobno, zgodnie z zalecanym obciążeniem balastowym 100 kg.
Dla kogo jest ten zestaw
Właściciel działki z niewielką instalacją
Idealne dla: budowa niewielkiej elektrowni naziemnej na 2 panele
Przykład: waga zestawu 15 kg, panele do 115 cm szerokości i 164-240 cm długości
Instalator DIY
Idealne dla: samodzielny montaż z kątownika i profili aluminiowych
Przykład: 2 trójkąty z kątownika 40x40, skręcane śrubami M10x25
Inwestor liczący koszty
Idealne dla: montaż bez betonowania i bez firmy instalacyjnej
Przykład: zalecany balast 100 kg (4 bloczki po 25 kg)
Planujący rozbudowę instalacji
Idealne dla: rozszerzenie do 5 lub 6 paneli
Przykład: 2 takie konstrukcje połączone profilami 40x40 i łącznikami
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) prosta konstrukcja z dwóch trójkątów kątownikowych, bez konieczności betonowania czy wykopów (2) niska waga zestawu (15 kg) ułatwia transport i samodzielny montaż (3) możliwość rozbudowy do 5 lub 6 paneli przy użyciu dodatkowych profili i łączników.
Czego trzeba być świadomym: zestaw nie zawiera bloczków betonowych ani kołków rozporowych - trzeba je dokupić osobno (zalecane 100 kg balastu); jeśli balast kładziony jest pod konstrukcją, musi być trwale przymocowany do stelaża (np. kotwami chemicznymi); system jest przeznaczony wyłącznie na grunt, nie na dach - brak certyfikatów bezpieczeństwa i odporności na wiatr.
Podsumowanie: Lekkie i niedrogie rozwiązanie dla właścicieli działek budujących niewielką elektrownię naziemną na 2 panele, z możliwością późniejszej rozbudowy, pod warunkiem prawidłowego zabalastowania konstrukcji.
Jak zbudowana jest ta konstrukcja
Trójkąty z kątownika zamiast betonowania: Konstrukcja opiera się na 2 trójkątach zbudowanych z kątownika aluminiowego 40x40 (2 przyprostokątne 2m i przeciwprostokątna 1m), skręcanych śrubami M10x25 z nakrętkami kołnierzowymi i stawianych na blokach - bez wykopów i betonu.
Modułowa rozbudowa: Konstrukcję można rozszerzyć za pomocą dodatkowych łączników i profili 40x40 - przykładowo do 5 lub 6 paneli łącząc dwa takie zestawy odpowiednimi profilami.
Co to oznacza w praktyce: Dzięki lekkiej konstrukcji (15 kg) i braku betonowania montaż można wykonać samodzielnie w jeden dzień, pod warunkiem zachowania pionu i równego posadowienia trójkątów oraz właściwego zabalastowania (100 kg).
Specyfikacja techniczna zestawu
| Parametr | Wartość |
|---|---|
| Wymiary i waga | |
| Waga zestawu | 15 kg |
| Liczba paneli | 2 szt. w pionie |
| Grubość obsługiwanych paneli | 30 mm |
| Kompatybilność paneli | |
| Maks. szerokość panelu | 115 cm |
| Długość panelu | 164-240 cm |
| Montaż | |
| Miejsce montażu | grunt (nie dach) |
| Sposób stabilizacji | balast, zalecane 100 kg |
| Zawartość zestawu | elementy konstrukcyjne bez bloczków betonowych i kołków rozporowych |
Zastosowania zestawu
Produkty kompatybilne i uzupełniające
Zobacz dodatkowe akcesoria montażowe do instalacji fotowoltaicznych
Elementy montażowe do instalacji fotowoltaicznych →Jak dobrać ten zestaw
- Sprawdź wymiary panelu Zestaw obsługuje panele o szerokości do 115 cm i długości 164-240 cm, przy grubości 30 mm.
- Zaplanuj zakup balastu Zestaw nie zawiera bloczków betonowych ani kołków rozporowych - zalecane jest dokupienie 4 bloczków po 25 kg (łącznie 100 kg).
- Zdecyduj o umiejscowieniu balastu Balast można położyć na konstrukcji lub pod nią - w drugim przypadku trzeba go trwale przymocować do stelaża, np. kotwami chemicznymi.
- Rozważ przyszłą rozbudowę Jeśli planujesz w przyszłości dodać kolejne panele, konstrukcję można rozszerzyć do 5 lub 6 paneli za pomocą dodatkowych profili i łączników.
Instrukcja montażu i uwagi sklepu
Jest to kompletny system i zawiera wszystkie elementy prócz bloczków betonowych i kołków rozporowych.
zalecany balast to 100kg (4 bloczki po 25kg). Balast kładziemy na konstrukcję lub pod konstrukcję, ale wtedy należy go trwale przymocować do stelaża np. na kotwy chemiczne.
Instrukcja montażu:

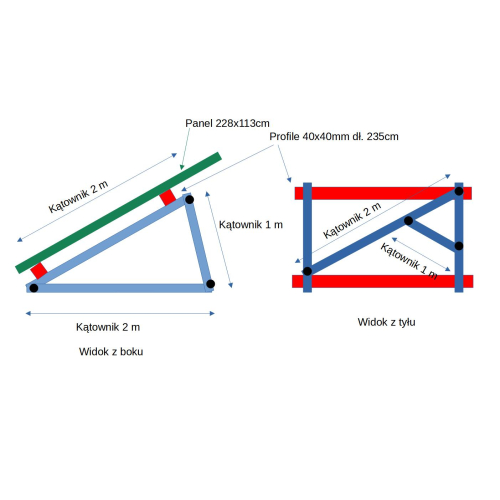

Wykonujemy 2 trójkąty.
Na trójkąt składają się 2 kątowniki 40x40 o długości 2 metry (przyprostokątne) i na przeciwprostokątną kątownik 40x40 o długości 1 metr (przecinamy kątownik 2m na połowę). Skręcamy śrubami m10x25 z nakrętkami kołnierzowymi.
Oba trójkąty stawiamy pionowo na bloczkach w odległości od siebie ok 180cm. Do przeciwprostokątnych przykręcamy zastrzał/stężenie na ukos jak widać na rysunku z kątownika 40x40 i długości 2m. Dla wzmocnienia przykręcamy dodatkowy zastrzał o długości 1m z kątownika 40x40.
na tą konstrukcję nakładamy profile 40x40 o długości 235cm i przykręcamy śrubami M10x25. Otwory fi 10mm wiercimy w odległości 10cm od końców kątownika. Łeb śruby wprowadzamy przesuwnie do profilu i potem do otworu w kątowniku i skręcamy. Należy zadbać o piony i równe posadowienie konstrukcji.
Konstrukcje można rozszerzać za pomocą łączników profili i profili 40x40.
Przykładowo na 5 paneli należy wykonać 2 takie jak w tym opisie konstrukcje i połączyć je profilem 4x40 przeciętym na 2 równe połowy i złączyć łącznikami do profili plus śruby M10x25
Przykładowo na 6 paneli należy wykonać 2 takie jak w tym opisie konstrukcje i połączyć je 2 profilami 40x40 i złączyć łącznikami do profili plus śruby M10x25
Najczęściej zadawane pytania (FAQ)
Czy w zestawie są bloczki betonowe do balastu?
Nie, zestaw zawiera wyłącznie elementy konstrukcyjne. Bloczki betonowe (zalecane 100 kg, czyli 4 sztuki po 25 kg) oraz kołki rozporowe trzeba dokupić osobno.
Czy mogę zamontować ten stelaż na dachu?
Nie, konstrukcja jest przeznaczona wyłącznie do posadowienia na gruncie - nie posiada certyfikatów bezpieczeństwa i odporności na wiatr wymaganych na dachu.
Jak umieścić balast w tej konstrukcji?
Balast można położyć na konstrukcji lub pod nią. Jeśli zostanie umieszczony pod konstrukcją, musi być trwale przymocowany do stelaża, np. za pomocą kotew chemicznych.
Czy można rozbudować ten zestaw o kolejne panele?
Tak, konstrukcję można rozszerzyć za pomocą dodatkowych łączników i profili 40x40 - przykładowo do 5 paneli (jeden dodatkowy profil przecięty na połowy) lub 6 paneli (dwa dodatkowe profile).
Jakie narzędzia są potrzebne do montażu?
Do skręcenia trójkątów i profili potrzebne są śruby M10x25 z nakrętkami kołnierzowymi oraz wiertarka do wykonania otworów fi10mm w kątownikach.
