Komplet elementów do wykonania samodzielnie stelaża na grunt na 4 panele 30mm grubości w pionie układ 2x2, szer paneli max 114 cm, wys. max. 195cm
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Linki (1)
- Recenzje produktu (0)
Stelaż na grunt na 4 panele PV 2x2, 30mm, pion, regulowany kąt
Grubość paneli 30mm | 4 panele, układ 2x2 | Kąt 30° lub 24° (regulowany) | Waga elementów 25 kg
Komplet elementów do samodzielnego montażu naziemnego stelaża na 4 panele fotowoltaiczne w układzie pionowym 2x2, z regulowanym kątem pochylenia.
O stelażu na 4 panele 2x2 z regulowanym kątem
Komplet elementów pozwala samodzielnie wykonać konstrukcję na 4 panele fotowoltaiczne w układzie pionowym 2x2 (2 panele obok siebie i 2 nad nimi, również w pionie), montowaną na gruncie. Stelaż nie posiada certyfikatu do montażu na dachu - musi być obciążony bloczkami betonowymi lub w inny sposób trwale przytwierdzony do gruntu. Zalecany balast to 150kg, czyli 6 bloczków po 25kg.

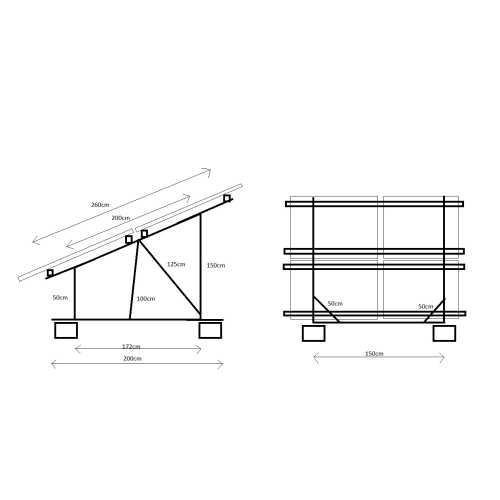

System obsługuje panele o grubości 30mm, szerokości maksymalnej 114cm i długości maksymalnej 195cm. Alternatywnie stelaż można wykorzystać do montażu 3 paneli o wymiarach 212x105cm, w układzie 2 paneli w pionie na dole i jednego panela w poziomie nad nimi. W standardowej konfiguracji kąt pochylenia paneli wynosi 30 stopni, ale można go zmienić na 24 stopnie, wydłużając przedni element z 50cm na 60cm i skracając tylny element z 150cm na 140cm.
Dla kogo jest ten stelaż na 4 panele
Instalacje na 4 panele w układzie 2x2
Idealne dla: Montaż pionowy, 2 obok siebie i 2 nad nimi
Przykład: Panele 30mm, szerokość do 114cm, długość do 195cm
Elastyczna konfiguracja paneli
Idealne dla: Alternatywny układ na 3 panele różnych wymiarów
Przykład: 3 panele 212x105cm - 2 w pionie na dole, 1 w poziomie nad nimi
Regulacja kąta pochylenia
Idealne dla: Dostosowanie kąta do warunków na działce
Przykład: Zmiana z 30° na 24° poprzez wydłużenie/skrócenie elementów
Montaż na balaście betonowym
Idealne dla: Trwałe przytwierdzenie konstrukcji do gruntu
Przykład: Zalecany balast 150kg (6 bloczków po 25kg)
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: możliwość regulacji kąta pochylenia (30° lub 24°) w zależności od potrzeb, alternatywna konfiguracja na 3 panele różnych wymiarów, kąt 24° zachowuje samozmywalność paneli przy niewielkim spadku wydajności.
Czego trzeba być świadomym: stelaż nie ma certyfikatu do montażu na dachu - wymaga obciążenia balastem (zalecane 150kg) lub trwałego przytwierdzenia do gruntu; zmiana kąta pochylenia wymaga modyfikacji długości elementów przedniego i tylnego oraz rozstawu nóg.
Podsumowanie: to elastyczny stelaż naziemny na 4 panele 2x2 z możliwością regulacji kąta pochylenia i alternatywnej konfiguracji na 3 panele.
Jak działa regulacja kąta i konfiguracji
Standardowa konfiguracja 2x2: W podstawowym układzie stelaż mocuje 4 panele w pionie, 2 obok siebie i 2 nad nimi, z kątem pochylenia 30 stopni. Konstrukcja obsługuje panele o grubości 30mm, szerokości do 114cm i długości do 195cm.
Alternatywna konfiguracja na 3 panele: Stelaż można wykorzystać także do montażu 3 paneli o wymiarach 212x105cm - 2 panele w pionie na dole i jeden panel w poziomie nad nimi.
Regulacja kąta z 30° na 24°: Kąt pochylenia można zmienić z 30 na 24 stopnie, wydłużając przedni element z 50cm na 60cm i skracając tylny element z 150cm na 140cm (wymaga też zmiany rozstawu nóg ze 172cm na 182cm). W praktyce niższy kąt oznacza mniejsze zacienienie od trawy z przodu, mniejszy napór wiatru z tyłu i możliwość bliższego ustawienia kolejnego rzędu paneli, przy spadku wydajności o ok. 2%.
Specyfikacja techniczna stelaża na 4 panele 2x2
| Parametr | Wartość |
|---|---|
| Przeznaczenie i zgodność | |
| Miejsce montażu | Grunt (nie dach - brak certyfikatu dachowego) |
| Układ paneli | 2x2, orientacja pionowa (alternatywnie 3 panele 212x105cm) |
| Liczba paneli | 4 (lub 3 w konfiguracji alternatywnej) |
| Kąt pochylenia | 30° (standardowo) lub 24° (po regulacji) |
| Wymiary obsługiwanych paneli | |
| Grubość paneli | 30 mm |
| Maksymalna szerokość panela | 114 cm |
| Maksymalna długość panela | 195 cm |
| Montaż i wyposażenie | |
| Waga elementów zestawu | 25 kg |
| Zalecany balast | 150 kg (6 bloczków po 25 kg) |
| Regulacja kąta | Wydłużenie przedniego elementu z 50 do 60cm i skrócenie tylnego z 150 do 140cm (kąt 24°) |
Zastosowania stelaża na 4 panele 2x2
Jak dobrać stelaż na 4 panele 2x2
- Sprawdź grubość i wymiary paneli Stelaż jest przeznaczony dla paneli 30mm, o szerokości do 114cm i długości do 195cm.
- Zaplanuj balast Do trwałego przytwierdzenia konstrukcji potrzeba 150kg balastu, czyli 6 bloczków betonowych po 25kg.
- Wybierz kąt pochylenia Standardowo 30 stopni; przy potrzebie mniejszego zacienienia z przodu i mniejszego naporu wiatru z tyłu można zmienić na 24 stopnie.
- Rozważ konfigurację na 3 panele Jeśli masz panele 212x105cm, stelaż można ustawić w alternatywnym układzie - 2 w pionie na dole i 1 w poziomie nad nimi.
Balast, regulacja kąta i instrukcja (od sklepu)
Konstrukcja do montażu na gruncie. NIE posiada certyfikatu do montażu na dachu. Konstrukcja musi być obciążona bloczkami lub w inny sposób trwale przytwierdzona do gruntu.
Zalecany balast to 150kg (6 bloczków po 25kg)
System można wykorzystać do montażu 3 paneli o wymiarach 212x105cm w układzie 2 panele w pionie na dole i jeden panel w poziomie nad nimi
W tej konfiguracji stelaż ten daje pochylenie paneli 30 stopni.
Można zmienić to pochylenie na 24 stopni poprzez wydłużenie przedniego elementu z 50cm na 60cm i skrócenie tylnego elementu z 150cm na 140cm. Jaka korzyść ?
Z przodu panele są dalej od ziemi a więc mniejsze zacienienia od trawy i innych roślin, a z tyłu mniejszy napór od wiatru. Dodatkowo kolejny rząd paneli można zainstalować bliżej (krótszy cień). Kąt 24 stopnie nadal zapewnia samozmywalność paneli, a wydajność spada tylko o około 2%. UWAGA: trzeba też zmienić rozstaw nóg ze 172 cm na 182 cm !
Tu instrukcja:
Najczęściej zadawane pytania (FAQ)
Czy ten stelaż na 4 panele można zamontować na dachu?
Nie, stelaż nie posiada certyfikatu do montażu na dachu - musi być obciążony balastem lub trwale przytwierdzony do gruntu.
Jaki jest zalecany balast dla tego stelaża?
Zalecane jest 150kg balastu, czyli 6 bloczków betonowych po 25kg każdy.
Czy można zmienić kąt pochylenia paneli?
Tak, standardowy kąt 30 stopni można zmienić na 24 stopnie, wydłużając przedni element z 50cm na 60cm i skracając tylny z 150cm na 140cm.
Czy stelaż obsługuje inne konfiguracje paneli?
Tak, można na nim zamontować 3 panele o wymiarach 212x105cm - 2 w pionie na dole i 1 w poziomie nad nimi.
Ile waży zestaw elementów stelaża na 4 panele 2x2?
Same elementy konstrukcyjne (bez balastu) ważą 25kg.
Dowiedz się więcej na naszym blogu
Zobacz też instrukcję krok po kroku budowy tego stelaża.
Wsparcie serwisowe i obsługa klienta
Dobór przed zakupem
Bezpłatna konsultacja doboru:
- dobór do Twojej instalacji
- kompatybilność z pozostałymi elementami
- alternatywy w ofercie
Uruchomienie i konfiguracja
Wsparcie w zakresie:
- podłączenia i konfiguracji
- doboru zabezpieczeń i okablowania
- diagnostyki problemów
Dokumentacja
Dla tego produktu:
- dane techniczne w specyfikacji
- dokumentacja producenta (jeśli dostępna dla modelu)
- strona producenta
Pomoc techniczna po zakupie
Kontakt i serwis:
- Telefon: 22 299 23 26 (pon.–pt. 8:00–16:00)
- E-mail: biuro@so.net.pl
- Obsługa gwarancyjna wg warunków gwarancji producenta
Zbuduj stelaż na 4 panele 2x2 z regulowanym kątem
Komplet elementów dla paneli 30mm, szerokości do 114cm i długości do 195cm, z możliwością regulacji kąta pochylenia 30° lub 24°.
