Komplet elementów do wykonania stelaża balastowego na dach płaski na 12 paneli o grubości 30mm szer max 115cm, 2 rzędy
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 22,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

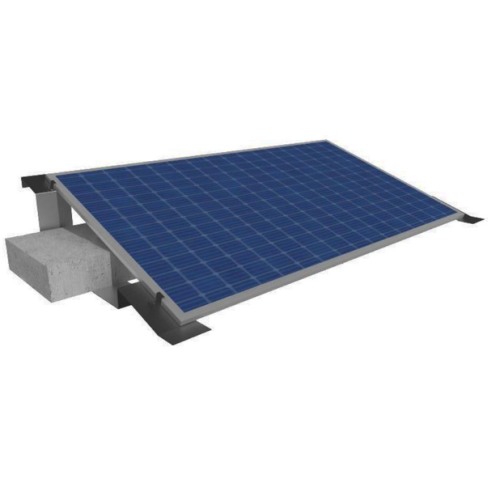

Komplet do stelaża balastowego na dach płaski – 12 paneli, 2 rzędy, 15°
12 paneli w poziomie, 2 rzędy po 6 | Kąt pochylenia 15° | Panele o grubości 30 mm, szer. maks. 115 cm | Stal nierdzewna z taśmą EPDM
Zestaw elementów do samodzielnego wykonania systemu balastowego na dach płaski dla 12 paneli ułożonych poziomo w dwóch rzędach. Dla instalatorów i właścicieli, którzy montują panele bez przewiercania dachu.
O zestawie do stelaża balastowego na 12 paneli
Zestaw zawiera elementy do samodzielnego wykonania stelaża balastowego na dach płaski dla 12 paneli w układzie poziomym: 2 rzędy po 6 paneli, ułożonych krótszym bokiem obok siebie. Panele są ustawione pod kątem 15°. Elementy stalowe mają długość 1200 mm, wysokość 280 mm i szerokość 150 mm, a odległość między otworami M8 wynosi 900 mm.
Elementy wykonano ze stali nierdzewnej i podklejono taśmą EPDM. Zestaw jest przeznaczony do paneli o grubości 30 mm i szerokości do 115 cm (wysokość paneli nie jest ograniczona w układzie poziomym). Balast stanowią bloczki betonowe, które nie wchodzą w skład zestawu – na każdy element przypadają 2 bloczki.
Dla kogo jest zestaw do stelaża balastowego
Dachy płaskie
Idealne dla: Właściciele budynków z dachem płaskim
Przykład: Montaż bez przewiercania dachu, na balaście z bloczków betonowych
Instalatorzy PV
Idealne dla: Firmy montujące instalacje na dachach płaskich
Przykład: 12 paneli, układ poziomy 2 x 6, kąt 15°
Panele 30 mm
Idealne dla: Osoby z panelami o grubości 30 mm
Przykład: Zestaw dopasowany do paneli o szerokości do 115 cm
Samodzielny montaż
Idealne dla: Osoby, które same wykonują konstrukcję
Przykład: Instrukcja montażu i klemy z otworami M8 pozwalają złożyć konstrukcję samodzielnie
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) montaż balastowy bez przewiercania dachu, (2) elementy ze stali nierdzewnej z taśmą EPDM, (3) kompletny system poza bloczkami betonowymi.
Czego trzeba być świadomym: bloczki betonowe trzeba kupić osobno, a nośność dachu i wymagany balast należy ocenić przed montażem (wiatr, śnieg, lokalizacja). Zestaw jest przeznaczony wyłącznie do paneli o grubości 30 mm i szerokości do 115 cm w układzie poziomym. Odstęp między rzędami (min. 1 m) zmniejsza zacienienie zimą.
Podsumowanie: to zestaw do budowy stelaża balastowego dla 12 paneli 30 mm na dachu płaskim. Przed zakupem sprawdź wymiary paneli i nośność dachu.
Jak działa system balastowy
Montaż bez przewiercania: System opiera się na ciężarze bloczków betonowych układanych na elementach stalowych (2 bloczki na element), dlatego nie wymaga mocowania do konstrukcji dachu.
Kąt 15° i układ poziomy: Panele ustawiane są poziomo w dwóch rzędach po 6 sztuk pod kątem 15°. Odstęp między rzędami powinien wynosić co najmniej 1 m.
Co to znaczy w praktyce: Taki układ pozwala szybko zbudować konstrukcję dla 12 paneli na dachu płaskim, pod warunkiem że dach wytrzyma dodatkowe obciążenie od balastu.
Specyfikacja techniczna zestawu do stelaża balastowego
| Parametr | Wartość |
|---|---|
| Układ i panele | |
| Liczba paneli | 12 |
| Układ paneli | poziomy, 2 rzędy po 6 paneli |
| Kąt pochylenia | 15° |
| Grubość paneli | 30 mm |
| Maks. szerokość paneli | 115 cm |
| Element stalowy | |
| Długość | 1200 mm |
| Wysokość | 280 mm |
| Szerokość | 150 mm |
| Odległość między otworami M8 | 900 mm |
| Materiał | stal nierdzewna, podklejona taśmą EPDM |
| Montaż i informacje ogólne | |
| Balast | bloczki betonowe, 2 na element (nie wchodzą w skład zestawu) |
| Odstęp między rzędami | min. 1 m |
| Masa zestawu wg karty sklepu | 29 kg |
Zastosowania zestawu do stelaża balastowego
Produkty kompatybilne i uzupełniające
Inne konstrukcje na dach płaski, pochylające
Konstrukcje na dach płaski →Przegląd stelaży i konstrukcji
Stelaże, konstrukcje, zestawy montażowe →Elementy montażowe do instalacji fotowoltaicznych
Elementy montażowe PV →Jak dobrać zestaw do stelaża balastowego
- Sprawdź grubość paneli. Zestaw jest przeznaczony do paneli o grubości 30 mm. Dla paneli o innej grubości wybierz odpowiedni stelaż.
- Sprawdź szerokość paneli. Maksymalna szerokość paneli wynosi 115 cm; wysokość nie jest ograniczona w układzie poziomym.
- Oceń nośność dachu. Zaplanuj balast – 2 bloczki betonowe na element – i sprawdź, czy dach wytrzyma dodatkowe obciążenie.
- Zaplanuj odstępy. Zostaw min. 1 m między rzędami, aby ograniczyć zacienienie zimą; najlepiej, by odstęp był równy szerokości paneli.
Instrukcja montażu
Jest to kompletny system i zawiera wszystkie elementy prócz bloczków betonowych.
Instrukcja montażu:
Rozmieszczamy elementy stalowe na dachu z zachowaniem odległości pomiędzy nimi równej wysokości montowanych paneli + 1 cm
Układamy balast z bloczków betonowych na stalowych elementach. Staramy się nie zarysować powierzchni ochronnej stali. 2 bloczki na element.
Kładziemy panele na elementach stalowych i korygujemy ustawienie tak aby pasowały klemy do otworów M8
Montujemy panele za pomocą klem i śrub imbus M8 do elementów stalowych
Kolejny rząd paneli montujemy oddalony o minimum 1 metr (1 metr przestrzeni pomiędzy rzędami). Taka odległość zapewnia brak zacienień kolejnego rzędu w zimie. Najlepiej przyjąć że przestrzeń pomiędzy rzędami musi być równa szerokości paneli. czyli dla paneli 113cm przestrzeń pomiędzy to 113cm.
Najczęściej zadawane pytania (FAQ)
Na ile paneli jest przeznaczony ten zestaw?
Na 12 paneli w układzie poziomym: 2 rzędy po 6 paneli, pod kątem 15°.
Czy w zestawie są bloczki betonowe?
Nie, zestaw zawiera wszystkie elementy z wyjątkiem bloczków betonowych, które stanowią balast (2 bloczki na element).
Dla jakich paneli jest ten zestaw?
Dla paneli o grubości 30 mm i szerokości do 115 cm; wysokość paneli nie jest ograniczona w układzie poziomym.
Z jakiego materiału wykonano elementy?
Elementy są wykonane ze stali nierdzewnej i podklejone taśmą EPDM.
Jaki odstęp zachować między rzędami?
Co najmniej 1 metr, aby panele kolejnego rzędu nie były zacienione zimą.
Dowiedz się więcej na naszym blogu
Więcej o instalacjach fotowoltaicznych przeczytasz w poradniku o systemach on-grid i off-grid.
Wsparcie serwisowe i obsługa klienta
Dobór przed zakupem
Bezpłatna konsultacja doboru:
- dobór do Twojej instalacji
- kompatybilność z pozostałymi elementami
- alternatywy w ofercie
Uruchomienie i konfiguracja
Wsparcie w zakresie:
- podłączenia i konfiguracji
- doboru zabezpieczeń i okablowania
- diagnostyki problemów
Dokumentacja
Dla tego produktu:
- dane techniczne w specyfikacji
- dokumentacja producenta (jeśli dostępna dla modelu)
- strona producenta
Pomoc techniczna po zakupie
Kontakt i serwis:
- Telefon: 22 299 23 26 (pon.–pt. 9:00–16:00)
- E-mail: biuro@solarne.info
- Obsługa gwarancyjna wg warunków gwarancji producenta
Stelaż balastowy na dach płaski
Zestaw na 12 paneli 30 mm w układzie 2 x 6 pod kątem 15° pozwala zbudować konstrukcję bez przewiercania dachu. Skontaktuj się z nami w sprawie doboru.
Sprawdź dostępność i zamówKOMPUTERY SONET S.C. – solarne.info
Telefon: 22 299 23 26 (pon.–pt. 9:00–16:00)
E-mail: biuro@solarne.info
Marki, woj. mazowieckie
Producent: wg dokumentacji producenta
