Komplet elementów do wykonania stelaża balastowego na dach płaski na 5 paneli o grubości 30mm szer max 115cm
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 22,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

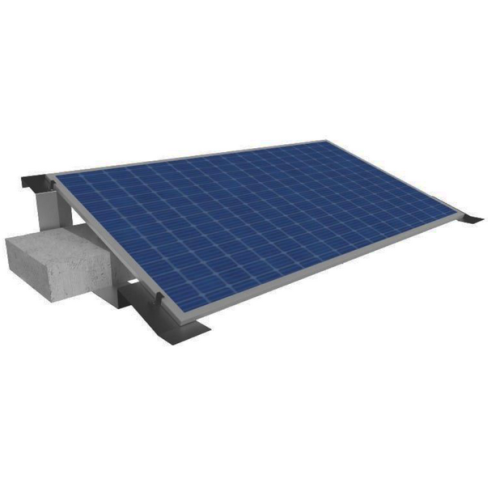

Komplet elementów stelaża balastowego na dach płaski, 5 paneli 30 mm
5 paneli | Panele 30 mm | Szerokość do 115 cm | Kąt 15°
Komplet elementów do samodzielnego wykonania stelaża balastowego na dach płaski dla 5 paneli o grubości 30 mm, montowanych w poziomie.
O stelażu balastowym na 5 paneli
Komplet elementów stelaża balastowego pozwala samodzielnie wykonać konstrukcję pod 5 paneli fotowoltaicznych na dachu płaskim. Panele układa się w poziomie, a ich kąt pochylenia wynosi 15 stopni. Stelaż nie wymaga wiercenia w dachu, bo panele dociąża się bloczkami betonowymi.
Zestaw zawiera wszystkie elementy poza bloczkami betonowymi. Według karty produktu przeznaczony jest dla paneli o grubości 30 mm i szerokości do 115 cm, a masa kompletu wynosi 40 kg. Elementy wykonano ze stali nierdzewnej, a podstawy podklejono taśmą EPDM. Przed zakupem sprawdź wymiary paneli oraz nośność dachu.
Dla kogo jest ten stelaż
Właściciele dachów płaskich
Idealne dla: Dachy z papy, membrany lub blachy
Przykład: Stelaż balastowy nie wymaga przebijania pokrycia, a panele dociążają bloczki betonowe.
Osoby montujące samodzielnie
Idealne dla: Użytkownicy z podstawowymi narzędziami
Przykład: Montaż polega na ustawieniu elementów stalowych, ułożeniu balastu i przykręceniu paneli klemami.
Instalatorzy PV
Idealne dla: Instalacje na dachach płaskich
Przykład: Komplet na 5 paneli pozwala zbudować mały układ w poziomie pod kątem 15°.
Małe obiekty usługowe
Idealne dla: Budynki z dachem płaskim
Przykład: Układ 5 paneli można powielać w kolejnych rzędach z odpowiednimi odstępami.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) montaż balastowy bez przebijania dachu, (2) elementy ze stali nierdzewnej z taśmą EPDM, (3) komplet na 5 paneli bez konieczności dokupowania innych elementów poza bloczkami.
Czego trzeba być świadomym: balast zwiększa obciążenie dachu, więc sprawdź jego nośność. Bloczki betonowe nie wchodzą w skład zestawu. Stelaż jest przeznaczony do paneli o grubości 30 mm i szerokości do 115 cm w układzie poziomym. Przy silnych wiatrach i na wysokich budynkach potrzebna jest ocena projektanta.
Podsumowanie: to komplet elementów do stelaża balastowego na dach płaski dla 5 paneli 30 mm w poziomie, kąt 15°, masa 40 kg. Przygotuj bloczki betonowe i sprawdź nośność dachu.
Jak działa stelaż balastowy
Docisk balastem: Panele są dociążane bloczkami betonowymi ułożonymi na elementach stalowych, po 2 bloczki na element. Dzięki temu nie trzeba wiercić w pokryciu dachu.
Ochrona pokrycia: Elementy podklejono taśmą EPDM, co chroni pokrycie dachu przed zarysowaniem. Stal nierdzewna jest odporna na korozję.
Co to znaczy w praktyce: Kolejne rzędy paneli ustawia się z zachowaniem odstępu, aby uniknąć zacienień zimą. Zalecane odległości opisuje instrukcja montażu poniżej.
Specyfikacja techniczna stelaża balastowego
| Parametr | Wartość |
|---|---|
| Układ | |
| Liczba paneli | 5 |
| Układ paneli | Poziomy |
| Kąt nachylenia | 15° |
| Panele | |
| Grubość panelu (karta) | 30 mm |
| Maks. szerokość panelu (karta) | 115 cm |
| Rodzaj dachu | Płaski |
| Konstrukcja | |
| Materiał | Stal nierdzewna |
| Zabezpieczenie | Taśma EPDM |
| Balast | Bloczki betonowe (nie wchodzą w skład zestawu) |
| Masa kompletu (karta) | 40 kg |
Zastosowania stelaża
Produkty kompatybilne i uzupełniające
Stelaże i konstrukcje dla dachów płaskich.
Zobacz konstrukcje na dach płaski →Akcesoria do instalacji fotowoltaicznych.
Zobacz elementy montażowe →Kompletne zestawy elektrowni słonecznych.
Zobacz zestawy elektrowni →Jak dobrać stelaż
- Grubość i szerokość paneli. Panele powinny mieć 30 mm grubości i szerokość do 115 cm. Sprawdź kartę katalogową swojego panelu.
- Liczba paneli. Ten komplet jest na 5 paneli w układzie poziomym. Dla innej liczby wybierz odpowiedni komplet.
- Nośność dachu. Przed zakupem upewnij się, że dach przyjmie dodatkowy ciężar paneli i bloczków.
- Balast. Przygotuj bloczki betonowe, po 2 sztuki na każdy element stalowy.
Wymiary elementów i instrukcja montażu
Jest to kompletny system i zawiera wszystkie elementy prócz bloczków betonowych.
- Długość: 1200 mm
- Wysokość: 280 mm
- Szerokość: 150 mm
- Odległość między otworami M8: 900 mm
- Kąt nachylenia: 15°
- Materiał: stal nierdzewna
- Podklejona taśmą EPDM
Instrukcja montażu:
Rozmieszczamy elementy stalowe na dachu z zachowaniem odległości pomiędzy nimi równej wysokości montowanych paneli + 1 cm
Układamy balast z bloczków betonowych na stalowych elementach. Staramy się nie zarysować powierzchni ochronnej stali. 2 bloczki na element.
Kładziemy panele na elementach stalowych i korygujemy ustawienie tak aby pasowały klemy do otworów M8
Montujemy panele za pomocą klem i śrub imbus M8 do elementów stalowych
Kolejny rząd paneli montujemy oddalony o minimum 1 metr (1 metr przestrzeni pomiędzy rzędami). Taka odległość zapewnia brak zacienień kolejnego rzędu w zimie. Najlepiej przyjąć że przestrzeń pomiędzy rzędami musi być równa szerokości paneli. czyli dla paneli 113cm przestrzeń pomiędzy to 113cm.
Najczęściej zadawane pytania (FAQ)
Na ile paneli jest ten stelaż balastowy?
Komplet jest przeznaczony na 5 paneli o grubości 30 mm montowanych w poziomie.
Czy trzeba wiercić w dachu?
Nie. Stelaż jest balastowy, a panele dociąża się bloczkami betonowymi ułożonymi na elementach stalowych.
Czy bloczki betonowe są w zestawie?
Nie. Zestaw zawiera elementy stelaża, ale bloczki betonowe trzeba przygotować samodzielnie.
Jaki jest kąt pochylenia paneli?
Kąt nachylenia wynosi 15 stopni, zgodnie z opisem sklepu.
Jak ustawić kolejne rzędy paneli?
Zalecany jest minimalny odstęp około 1 metra między rzędami, aby ograniczyć zacienienie zimą. Szczegóły opisuje instrukcja montażu.
Dowiedz się więcej na naszym blogu
Więcej wskazówek dotyczących instalacji znajdziesz w poradnikach sklepu.
Wsparcie serwisowe i obsługa klienta
Dobór przed zakupem
Bezpłatna konsultacja doboru:
- dobór do Twojej instalacji
- kompatybilność z pozostałymi elementami
- alternatywy w ofercie
Uruchomienie i konfiguracja
Wsparcie w zakresie:
- podłączenia i konfiguracji
- doboru zabezpieczeń i okablowania
- diagnostyki problemów
Dokumentacja
Dla tego produktu:
- dane techniczne w specyfikacji
- dokumentacja producenta (jeśli dostępna dla modelu)
- strona producenta
Pomoc techniczna po zakupie
Kontakt i serwis:
- Telefon: 22 299 23 26 (pon.–pt. 8:00–16:00)
- E-mail: biuro@so.net.pl
- Obsługa gwarancyjna wg warunków gwarancji producenta
Stelaż balastowy na dach płaski
Komplet na 5 paneli 30 mm w układzie poziomym pod kątem 15° waży 40 kg wg karty. Skontaktuj się ze sklepem, aby potwierdzić zgodność z Twoimi panelami.
