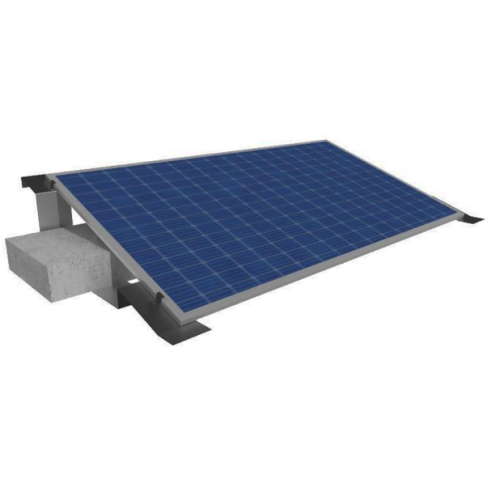

Komplet elementów do wykonania stelaża balastowego na dach płaski na 6 paneli w 2 rzędach po 3 o grubości 30mm
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 22,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Stelaż balastowy na dach płaski na 6 paneli 30 mm, kąt 15°
6 paneli w poziomie | Kąt pochylenia 15° | Panele grubości 30 mm | Stal nierdzewna z taśmą EPDM
Zestaw elementów do samodzielnego wykonania systemu balastowego na dach płaski na 6 paneli w poziomie. Balast stanowią bloczki betonowe, których nie ma w zestawie.
O stelażu balastowym na 6 paneli na dach płaski
Zestaw zawiera elementy do samodzielnego wykonania balastowego systemu montażowego na 6 paneli w poziomie, z kątem pochylenia 15 stopni. 2 rzędy po 3 panele, układ poziomy. Według opisu sklepu jest to kompletny system z wyjątkiem bloczków betonowych, które służą jako balast.
Elementy stalowe mają długość 1200 mm, wysokość 280 mm i szerokość 150 mm, są ze stali nierdzewnej i podklejone taśmą EPDM. Na każdy element układa się 2 bloczki betonowe. Bloczki trzeba kupić we własnym zakresie. Przed montażem sprawdź nośność dachu, bo balast zwiększa obciążenie konstrukcji.
Dla kogo jest stelaż balastowy na 6 paneli
Dach płaski
Idealne dla: Właściciele budynków z dachem płaskim
Przykład: Montaż 6 paneli 30 mm w poziomie bez przewiercania połaci
Majsterkowicze
Idealne dla: Osoby składające system samodzielnie
Przykład: Rozmieszczenie elementów, balast z bloczków i klemy M8
Układy z rzędami
Idealne dla: Planujący odstępy między rzędami
Przykład: Min. 1 m przestrzeni między rzędami paneli
Dach z balastem
Idealne dla: Inwestorzy, którzy chcą uniknąć wiercenia
Przykład: Bloczki betonowe jako balast, 2 na element
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) system balastowy nie wymaga wiercenia dachu, (2) elementy ze stali nierdzewnej są podklejone taśmą EPDM, (3) opis zawiera instrukcję montażu i zalecenie odstępów między rzędami.
Czego trzeba być świadomym: bloczki betonowe nie wchodzą w skład zestawu, a ich ciężar obciąża dach, więc sprawdź jego nośność. Zestaw jest przeznaczony dla paneli grubości 30 mm w poziomie. Opis nie podaje obliczeń odporności na wiatr, więc przy wietrznych lokalizacjach skonsultuj się z uprawnionym projektantem.
Podsumowanie: to zestaw do samodzielnego wykonania stelaża balastowego na 6 paneli 30 mm na dachu płaskim. Zaplanuj zakup bloczków i sprawdź nośność dachu.
Jak działa system balastowy na dach płaski
Elementy stalowe: Stalowe elementy o długości 1200 mm, wysokości 280 mm i szerokości 150 mm nadają panelom kąt pochylenia 15°. Odległość między otworami M8 wynosi 900 mm.
Balast zamiast wiercenia: Na elementach układa się bloczki betonowe, po 2 na element, więc konstrukcja jest dociążona, a nie przymocowana do połaci. Podklejenie taśmą EPDM chroni pokrycie dachu.
Co to znaczy w praktyce: Elementy rozmieszcza się w odległości równej wysokości panelu plus 1 cm, a kolejne rzędy w odstępie min. 1 m. Odstęp ogranicza zacienienie w zimie.
Specyfikacja techniczna stelaża balastowego na 6 paneli
| Parametr | Wartość |
|---|---|
| Zestaw | |
| Typ produktu | Zestaw do samodzielnego wykonania stelaża balastowego |
| Liczba paneli | 6 w poziomie |
| Układ | 2 rzędy po 3 panele, układ poziomy. |
| Waga zestawu (karta sklepu) | 60 kg |
| Panele | |
| Grubość panelu | 30 mm |
| Maksymalna szerokość panelu | 114 cm |
| Wysokość panelu | bez limitu (układ poziomy) |
| Element stalowy | |
| Długość | 1200 mm |
| Wysokość | 280 mm |
| Szerokość | 150 mm |
| Odległość między otworami M8 | 900 mm |
| Kąt nachylenia | 15° |
| Materiał | Stal nierdzewna, podklejona taśmą EPDM |
| Bloczki betonowe | Nie wchodzą w skład zestawu |
Zastosowania stelaża balastowego
Produkty kompatybilne i uzupełniające
Pozostałe konstrukcje na dach płaski i pochylające.
Zobacz konstrukcje na dach płaski →Zestawy dla dachów pochylonych z dachówką.
Zobacz konstrukcje na dach z dachówką →Cała oferta konstrukcji montażowych.
Zobacz stelaże i zestawy montażowe →Jak dobrać stelaż balastowy na 6 paneli
- Sprawdź grubość panelu Zestaw jest przeznaczony dla paneli grubości 30 mm i szerokości maksymalnie 114 cm.
- Oceń nośność dachu Balast z bloczków betonowych obciąża dach. Przed zakupem sprawdź jego nośność.
- Policz bloczki Na każdy element potrzebne są 2 bloczki betonowe, które kupuje się osobno.
- Zaplanuj odstępy Rzędy paneli ustawiaj w odstępie min. 1 m, najlepiej równym szerokości paneli.
Parametry elementów i instrukcja montażu
Jest to kompletny system i zawiera wszystkie elementy prócz bloczków betonowych.
Grubość paneli 30mm, panele o szerokości max 114 cm, wysokość nielimitowana (układ poziomy paneli)
- Długość: 1200 mm
- Wysokość: 280 mm
- Szerokość: 150 mm
- Odległość między otworami M8: 900 mm
- Kąt nachylenia: 15°
- Materiał: stal nierdzewna
- Podklejona taśmą EPDM
Instrukcja montażu:
Rozmieszczamy elementy stalowe na dachu z zachowaniem odległości pomiędzy nimi równej wysokości montowanych paneli + 1 cm
Układamy balast z bloczków betonowych na stalowych elementach. Staramy się nie zarysować powierzchni ochronnej stali. 2 bloczki na element.
Kładziemy panele na elementach stalowych i korygujemy ustawienie tak aby pasowały klemy do otworów M8
Montujemy panele za pomocą klem i śrub imbus M8 do elementów stalowych
Kolejny rząd paneli montujemy oddalony o minimum 1 metr (1 metr przestrzeni pomiędzy rzędami). Taka odległość zapewnia brak zacienień kolejnego rzędu w zimie. Najlepiej przyjąć że przestrzeń pomiędzy rzędami musi być równa szerokości paneli. czyli dla paneli 113cm przestrzeń pomiędzy to 113cm.
Najczęściej zadawane pytania (FAQ)
Czy w stelażu balastowym na 6 paneli są bloczki betonowe?
Nie. Zestaw zawiera wszystkie elementy prócz bloczków betonowych, które trzeba kupić osobno.
Ile bloczków potrzeba na jeden element?
Opis sklepu przewiduje 2 bloczki betonowe na każdy element stalowy.
Jaki jest kąt pochylenia paneli?
Kąt nachylenia wynosi 15°, nadają go panelom elementy stalowe w każdym rzędzie.
Jakie odstępy między rzędami paneli?
Kolejny rząd montuje się w odstępie minimum 1 metra. Najlepiej, aby przestrzeń była równa szerokości paneli.
Z czego wykonane są elementy stalowe?
Ze stali nierdzewnej, podklejonej taśmą EPDM. Mają 1200 mm długości, 280 mm wysokości i 150 mm szerokości.
