Komplet elementów do wykonania stelaża na grunt na 2 panele o długości max 220cm i szer max 115cm i grubości 30mm, uklad pion
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (1)
Stelaż naziemny na 2 panele 30mm, dł. do 220cm, szer. do 115cm
Grubość paneli: 30mm | Długość paneli: 164-220cm | Szerokość paneli: do 115cm | Zalecany balast: 100 kg (4x25 kg)
Komplet elementów do samodzielnego montażu stelaża naziemnego pod 2 panele fotowoltaiczne w układzie pionowym, wyłącznie do posadowienia na gruncie.
O komplecie stelaża naziemnego na 2 panele
Zestaw zawiera komplet elementów do samodzielnego montażu stelaża naziemnego pod 2 panele fotowoltaiczne w układzie pionowym. System nie jest przeznaczony do montażu na dachu, ponieważ nie posiada certyfikatów bezpieczeństwa i odporności, np. na wiatr - jest to rozwiązanie wyłącznie do posadowienia na gruncie.
Konstrukcja przeznaczona jest dla paneli o grubości 30mm, długości od 164 do 220cm i maksymalnej szerokości 115cm. Przy dłuższych panelach zalecane jest wysunięcie ich do przodu, tak aby z tyłu nie wystawały więcej niż 60cm - w takim układzie konstrukcja musi być posadowiona na bloczkach betonowych i do nich przykręcona, bo bezpośrednio na gruncie nie da się jej postawić.
Dla kogo jest ten zestaw montażowy
Instalacja przydomowa na gruncie
Idealne dla: Właścicieli działek budujących niewielką elektrownię PV
Przykład: 2 panele o grubości 30mm, długości do 220cm i szerokości do 115cm
Montaż DIY
Idealne dla: Osoby samodzielnie montujące konstrukcję według instrukcji
Przykład: Wymagane otwory fi 10mm i przycięcie elementów piłą kątową
Instalacje z balastem betonowym
Idealne dla: Miejsca bez możliwości kotwienia w grunt
Przykład: Zalecany balast 100 kg, czyli 4 bloczki po 25 kg
Nie dla montażu dachowego
Idealne dla: Instalatorów szukających konstrukcji na dach
Przykład: System nie posiada certyfikatów bezpieczeństwa/odporności na wiatr - tylko grunt
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) komplet zawiera wszystkie elementy konstrukcyjne poza bloczkami balastowymi, (2) jasno określony zakres długości paneli (164-220cm) ułatwia dobór, (3) precyzyjnie opisany wymóg dotyczący wysunięcia dłuższych paneli zapobiega błędom montażowym.
Czego trzeba być świadomym: to rozwiązanie WYŁĄCZNIE naziemne - system nie ma certyfikatów bezpieczeństwa ani odporności na wiatr wymaganych do montażu dachowego. Montaż wymaga samodzielnego wykonania otworów i przycięcia elementów.
Podsumowanie: To dobrze opisany zestaw dla inwestorów budujących niewielką instalację naziemną na 2 panele w układzie pionowym, pod warunkiem dostarczenia własnego balastu betonowego i montażu wyłącznie na gruncie.
Jak zaplanować montaż tego stelaża
Tylko montaż naziemny: System nie jest przeznaczony do montażu na dachu, ponieważ nie posiada certyfikatów bezpieczeństwa i odporności, np. na wiatr. Jest to rozwiązanie wyłącznie do posadowienia na gruncie.
Dobór długości panela i balastu: Konstrukcja obsługuje panele o długości 164-220cm i grubości 30mm. Przy dłuższych panelach w tym zakresie zalecane jest wysunięcie ich do przodu, tak aby z tyłu nie wystawały więcej niż 60cm - wtedy konstrukcja musi być posadowiona na bloczkach betonowych i przykręcona.
Co to oznacza w praktyce: Bez wysunięcia panela konstrukcję można postawić bezpośrednio na gruncie. Przy wysunięciu trzeba doliczyć dodatkowe bloczki betonowe do przykręcenia stelaża, a standardowy zalecany balast to 100 kg (4 bloczki po 25 kg).
Specyfikacja techniczna zestawu
| Parametr | Wartość |
|---|---|
| Wymiary i kompatybilność paneli | |
| Grubość paneli | 30mm |
| Długość paneli | 164-220cm |
| Maks. szerokość panela | 115cm |
| Montaż | |
| Liczba paneli w komplecie | 2 |
| Orientacja montażu | pionowa |
| Przeznaczenie | wyłącznie grunt (brak certyfikatów dachowych) |
| Wymagane otwory montażowe | fi 10mm |
| Sposób docinania elementów | piła kątowa, wg instrukcji |
| Balast | |
| Zalecany balast standardowy | 100 kg (4 bloczki po 25 kg) |
| Balast przy wysuniętych panelach | dodatkowe bloczki betonowe + przykręcenie stelaża |
Zastosowania zestawu
Produkty kompatybilne i uzupełniające
Zobacz inne konstrukcje naziemne dopasowane do tej samej grubości paneli.
Zobacz stelaże do gruntu 30mm →Dodatkowe akcesoria montażowe do uzupełnienia zestawu.
Zobacz elementy montażowe PV →Jak dobrać ten zestaw
- Sprawdź przeznaczenie Ten zestaw jest przeznaczony wyłącznie do montażu na gruncie - nie ma certyfikatów bezpieczeństwa wymaganych do montażu na dachu.
- Zmierz długość i szerokość panela Zestaw obsługuje panele o długości 164-220cm, grubości 30mm i maksymalnej szerokości 115cm.
- Zaplanuj balast Do montażu potrzebne jest ok. 100 kg balastu (4 bloczki po 25 kg) - bloczki betonowe i kołki rozporowe trzeba dokupić osobno.
- Sprawdź, czy panel wymaga wysunięcia Przy dłuższych panelach w zakresie 164-220cm może być potrzebne wysunięcie do przodu (max. 60cm zwisu z tyłu) i dodatkowe bloczki betonowe pod konstrukcję.
Instrukcja montażu i uwagi sklepu
Jest to kompletny system i zawiera wszystkie elementy prócz bloczków betonowych i kołków rozporowych.
zalecany balast to 100kg (4 bloczki po 25kg)
W przypadku długich paneli zalecamy wysunięcie do przodu, tak aby z tyłu panel nie wystawał więcej niż 60cm. Wtedy też konstrukcja musi być posadowiona na bloczkach betonowych i przykręcona. nie da się jej bezpośrednio na gruncie postawić.

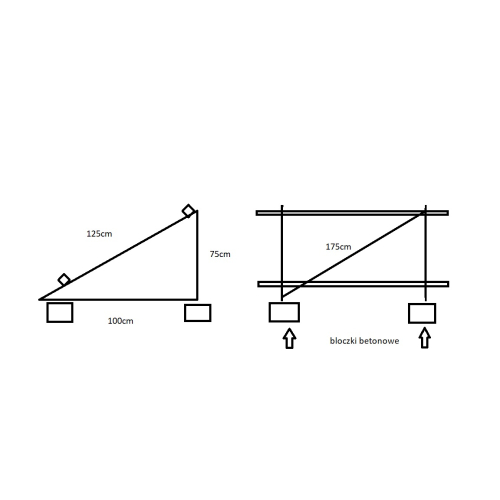

Montaż wymaga przycięcia kątowników np. piłą kątową na długości widoczne na schemacie. Wykonujmy otwory fi 10 na końcach i montujemy 2 trójkąty. Trójkąty skręcamy zastrzałem z tyłu o długości 175cm zgodnie z rysunkiem. Na przeciwprostokątncyh trójkątów wykonujemy otwory i montujemy profile aluminiowe śrubami M10. Na profile nakładamy panele PV i przykręcamy je dociskowo klemami.
Najczęściej zadawane pytania (FAQ)
Czy ten zestaw na 2 panele 30mm nadaje się na dach?
Nie. System nie posiada certyfikatów bezpieczeństwa i odporności, np. na wiatr, i jest przeznaczony wyłącznie do montażu na gruncie.
Jakiej długości panele pasują do tego stelaża?
Zestaw obsługuje panele o długości od 164 do 220cm, grubości 30mm i maksymalnej szerokości 115cm.
Czy komplet zawiera bloczki betonowe do balastu?
Nie. Zestaw obejmuje elementy konstrukcyjne, ale bloczki betonowe i kołki rozporowe trzeba dokupić osobno - zalecany balast standardowy to 100 kg, czyli 4 bloczki po 25 kg.
Kiedy trzeba wysunąć panel do przodu?
Przy dłuższych panelach w obsługiwanym zakresie zaleca się wysunięcie do przodu, tak aby z tyłu nie wystawały więcej niż 60cm. Wtedy konstrukcja musi być posadowiona na bloczkach betonowych i przykręcona.
Gdzie znajdę instrukcję montażu tego zestawu?
Instrukcja montażu dostępna jest pod adresem solarne.info/jak-zbudowac-system-montazowy-na-2-panele-w-pionie-posadowiony-na-gruncie-p-303.html.
