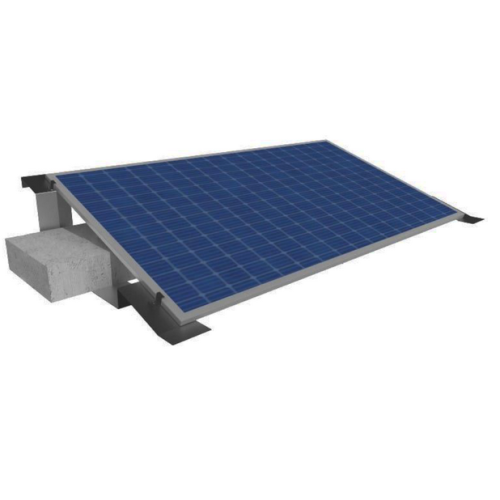

Komplet elementów systemu balastowego na dach płaski na 29 paneli o grubości 30mm szer max 115cm, 12 rzędów
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 125,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Balastowy system montażowy na dach płaski: 29 paneli 30 mm, 12 rzędów
29 paneli w poziomie | Kąt pochylenia 15° | Panele grubości 30 mm | Stal nierdzewna z taśmą EPDM
Komplet elementów do samodzielnego wykonania systemu balastowego na dach płaski pod 29 paneli. Dla instalatorów i właścicieli budynków, którzy nie chcą przewiercać pokrycia dachu.
O systemie balastowym na 29 paneli
Komplet elementów systemu balastowego pozwala samodzielnie wykonać konstrukcję na dach płaski pod 29 paneli ułożonych poziomo, pod kątem 15 stopni, w 12 rzędach (układ według zdjęcia produktu). Zestaw zawiera wszystkie elementy poza bloczkami betonowymi, które służą jako balast.
Elementy ze stali nierdzewnej mają długość 1200 mm, wysokość 280 mm i szerokość 150 mm. Spód jest podklejony taśmą EPDM. System obsługuje panele grubości 30 mm, szerokości do 114 cm i wysokości do 230 cm. Balast, czyli bloczki betonowe, trzeba dokupić we własnym zakresie.
Dla kogo jest ten system balastowy
Dach płaski
Idealne dla: Bez przewiercania pokrycia
Przykład: Konstrukcję dociąża się bloczkami betonowymi, po 2 bloczki na element.
Instalator lub majsterkowicz
Idealne dla: Samodzielny montaż
Przykład: Zestaw wymaga ułożenia elementów, balastu i przykręcenia klem śrubami imbusowymi M8.
Instalacja 29 paneli
Idealne dla: 12 rzędów według zdjęcia
Przykład: System jest przygotowany na 29 paneli o grubości 30 mm.
Ograniczenie zacienienia
Idealne dla: Odstęp między rzędami
Przykład: Rzędy rozstawia się minimum 1 metr, aby zimą nie zacieniały kolejnych.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) montaż balastowy bez przewiercania dachu, (2) stała pochylnia 15 stopni, (3) elementy ze stali nierdzewnej z taśmą EPDM chroniącą pokrycie.
Czego trzeba być świadomym: bloczki betonowe nie wchodzą w skład zestawu, a dach musi unieść ciężar balastu – jego nośność oceń przed zakupem. Konstrukcja jest do samodzielnego wykonania, więc odpowiedzialność za obliczenia obciążeń wiatrem spoczywa na wykonawcy. Nie jest to system dla paneli grubszych niż 30 mm ani szerszych niż 114 cm.
Podsumowanie: to zestaw balastowy na 29 paneli 30 mm dla dachu płaskiego. Zanim kupisz, sprawdź nośność dachu i wymiary swoich modułów.
Jak działa system balastowy
Balast zamiast kotew: Elementy stalowe są dociążone bloczkami betonowymi, po 2 sztuki na element. Dzięki temu konstrukcja stoi na dachu bez przewiercania pokrycia.
Kąt i odstępy: Panele są ustawione pod kątem 15 stopni. Elementy rozmieszcza się w odległości równej wysokości panelu plus 1 cm, a kolejne rzędy w odstępie min. 1 metr.
Co to znaczy w praktyce: Układ jest prosty w montażu, ale wymaga zapasu miejsca na dachu i bloczków, a także sprawdzenia nośności i warunków wiatrowych.
Specyfikacja systemu balastowego na 29 paneli
| Parametr | Wartość |
|---|---|
| Układ | |
| Liczba paneli | 29 szt. |
| Układ paneli | poziomy, 12 rzędów (wg zdjęcia produktu) |
| Kąt pochylenia | 15° |
| Balast | bloczki betonowe, 2 na element (nie w zestawie) |
| Panele | |
| Grubość paneli | 30 mm |
| Maksymalna szerokość panelu | 114 cm |
| Maksymalna wysokość panelu | 230 cm |
| Element stalowy | |
| Wymiary elementu | 1200 × 150 × 280 mm (dł. × szer. × wys.) |
| Rozstaw otworów M8 | 900 mm |
| Materiał | stal nierdzewna |
| Zabezpieczenie | podklejone taśmą EPDM |
| Masa zestawu | 150 kg (wg karty produktu) |
Zastosowania systemu balastowego
Produkty kompatybilne i uzupełniające
Inne systemy montażowe na dach płaski.
Zobacz konstrukcje na dach płaski →Klemy, łączniki i akcesoria do instalacji.
Zobacz elementy montażowe →Jak dobrać system balastowy
- Grubość i wymiary paneli Sprawdź, czy panele mają 30 mm grubości, szerokość do 114 cm i wysokość do 230 cm.
- Nośność dachu Balast z bloczków betonowych obciąża dach. Oceń nośność i warunki wiatrowe przed zakupem.
- Odstępy między rzędami Przyjmij odstęp co najmniej 1 metr; najlepiej równy szerokości paneli, np. 113 cm dla paneli 113 cm.
- Bloczki betonowe Dokup bloczki betonowe na balast – potrzebne są 2 na każdy element stalowy.
Instrukcja montażu
Jest to kompletny system i zawiera wszystkie elementy prócz bloczków betonowych.
Rozmieszczamy elementy stalowe na dachu z zachowaniem odległości pomiędzy nimi równej wysokości montowanych paneli + 1 cm
Układamy balast z bloczków betonowych na stalowych elementach. 2 bloczki na element.
Kładziemy panele na elementach stalowych i korygujemy ustawienie tak aby pasowały klemy do otworów M8
Montujemy panele za pomocą klem i śrub imbus M8 do elementów stalowych
Kolejny rząd paneli montujemy oddalony o minimum 1 metr (1 metr przestrzeni pomiędzy rzędami). Taka odległość zapewnia brak zacienień kolejnego rzędu w zimie. Najlepiej przyjąć że przestrzeń pomiędzy rzędami musi być równa szerokości paneli. czyli dla paneli 113cm przestrzeń pomiędzy to 113cm.
Najczęściej zadawane pytania (FAQ)
Czy w zestawie są bloczki betonowe?
Nie. Zestaw zawiera wszystkie elementy poza bloczkami betonowymi, które trzeba dokupić jako balast.
Na ile paneli jest ten zestaw?
Na 29 paneli ułożonych poziomo w 12 rzędach według zdjęcia produktu.
Jaki jest kąt pochylenia paneli?
Panele ustawione są pod kątem 15 stopni.
Jak daleko rozstawić rzędy paneli?
Minimum 1 metr między rzędami; najlepiej, aby odstęp był równy szerokości paneli, np. 113 cm dla paneli 113 cm.
Czy system nadaje się na każdy dach płaski?
Nie ma gwarancji dla każdego dachu – przed montażem sprawdź nośność dachu i obciążenia wiatrem, bo konstrukcja jest wykonywana samodzielnie.
