Mostek prostowniczy 3-fazowy SKBPC3516 35A 1600V
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 22,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

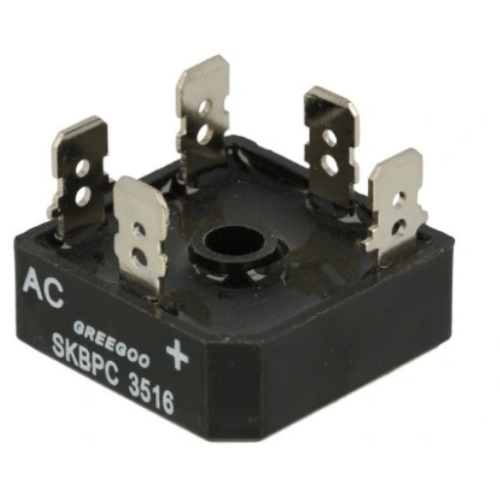

Mostek prostowniczy 3-fazowy SKBPC3516 35A 1600V do turbin wiatrowych
Prąd 35 A | Napięcie wsteczne 1600 V | 3 fazy AC, wyjście DC | Obudowa FM, 5 pinów
Trójfazowy mostek prostowniczy SKBPC3516 35 A 1600 V w obudowie FM z 5 pinami, do prostowania prądu z turbin wiatrowych i generatorów trójfazowych.
O mostka prostowniczego SKBPC3516
Mostek prostowniczy SKBPC3516 to trójfazowy mostek Graetza, który zamienia napięcie przemienne z generatora trójfazowego na napięcie stałe. Według karty produktu ma prąd znamionowy 35 A, napięcie wsteczne 1600 V oraz obudowę FM z 5 pinami, z przeznaczeniem do turbin wiatrowych.
Opis sklepu podaje trzy wejścia AC, dwa wyjścia DC, wymiary obudowy 28 × 28 mm, spadek napięcia około 1,1 V przy 35 A oraz temperaturę pracy od −40°C do +125°C. Karta produktu podaje wagę 1 kg, a kod producenta i EAN nie są uzupełnione, dlatego te dane, zalecane napięcie pracy w instalacji i radiator potwierdź w karcie katalogowej przed zakupem.
Dla kogo jest mostka prostowniczego SKBPC3516
Turbiny wiatrowe
Idealne dla: Prostowanie prądu z prądnicy trójfazowej
Przykład: Prąd 35 A, 1600 V
Generatory trójfazowe
Idealne dla: Zamiana AC na DC
Przykład: 3 wejścia AC
Ładowanie akumulatorów
Idealne dla: Zasilanie układów magazynowania energii
Przykład: 2 wyjścia DC
Instalacje off-grid
Idealne dla: Niezależne zasilanie z OZE
Przykład: Obudowa FM, 5 pinów
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) prąd znamionowy 35 A i napięcie wsteczne 1600 V, (2) gotowa obudowa FM z 5 pinami i prostym montażem, (3) przeznaczenie do turbin wiatrowych wg karty produktu.
Czego trzeba być świadomym: opis sklepu myli napięcie wsteczne 1600 V z napięciem pracy instalacji i podaje zakres do 350 V, więc dobierz mostek do napięcia i prądu generatora na podstawie karty katalogowej. Mostek wydziela ciepło przy dużym prądzie i może wymagać radiatora. Opis deklaruje też gwarancję, certyfikaty i testy, których sklep nie potwierdza dokumentacją. Montaż wykonuj po całkowitym odłączeniu turbiny i układu magazynowania, najlepiej z udziałem elektryka.
Podsumowanie: Mostek SKBPC3516 35 A 1600 V prostuje prąd z generatora trójfazowego. Dobierz go do napięcia i prądu generatora, a parametry i chłodzenie potwierdź w karcie katalogowej.
Jak to działa
Mostek Graetza: Sześć diod w mostku prostuje trzy fazy przemienne na jedno napięcie stałe.
Wejścia i wyjścia: Trzy piny to wejścia AC z generatora, a dwa to wyjścia DC (plus i minus).
Chłodzenie: Przy dużym prądzie 35 A na diodach wydziela się ciepło, więc zapewnij chłodzenie lub radiator wg karty katalogowej.
Specyfikacja techniczna mostka prostowniczego SKBPC3516
| Parametr | Wartość |
|---|---|
| Dane główne | |
| Model | SKBPC3516 |
| Typ | trójfazowy mostek prostowniczy (Graetza) |
| Liczba pinów | 5 |
| Obudowa | FM |
| Parametry elektryczne | |
| Prąd znamionowy | 35 A |
| Napięcie wsteczne (PIV) | 1600 V |
| Spadek napięcia przy 35 A (wg opisu) | ok. 1,1 V |
| Temperatura pracy (wg opisu) | −40°C do +125°C |
| Wymiary i karta | |
| Wymiary obudowy (wg opisu) | 28 × 28 mm |
| Waga (karta produktu) | 1 kg |
| Kod producenta i EAN | nie podano |
| Kategoria | akcesoria elektryczne – kable, wtyczki, puszki, bezpieczniki |
Zastosowania mostka prostowniczego SKBPC3516
Produkty kompatybilne i uzupełniające
Akcesoria elektryczne – kable, wtyczki, puszki, bezpieczniki.
Akcesoria elektryczne →Elektrownie hybrydowe off-grid z magazynami energii.
Elektrownie off-grid →Mini zestawy zasilania urządzeń autonomicznych.
Zestawy autonomiczne →Jak dobrać mostka prostowniczego SKBPC3516
- Sprawdź generator Mostek jest trójfazowy, więc generator musi dawać trzy fazy AC.
- Sprawdź prąd Prąd generatora nie powinien przekraczać 35 A, uwzględnij zapas.
- Sprawdź napięcie Szczytowe napięcie generatora musi być znacznie niższe niż 1600 V.
- Zaplanuj chłodzenie Przy dużym prądzie przewiduj radiator i wentylację.
Najczęściej zadawane pytania (FAQ)
Czy mostek pasuje do mojej turbiny?
Pasuje do generatorów trójfazowych, jeśli prąd i napięcie mieszczą się w danych mostka. Dla prądnicy jednofazowej potrzebny jest inny prostownik.
Ile ma pinów i jak je podłączyć?
Mostek ma 5 pinów: trzy wejścia AC z generatora i dwa wyjścia DC. Schemat potwierdź w karcie katalogowej przed montażem.
Jaki jest prąd i napięcie mostka?
Prąd znamionowy wynosi 35 A, a napięcie wsteczne 1600 V według karty produktu.
Czy wymaga chłodzenia?
Przy dużym prądzie mostek się nagrzewa, więc może wymagać radiatora. Zalecenia chłodzenia potwierdź w karcie katalogowej.
Ile waży mostek?
Karta produktu podaje wagę 1 kg. Pozostałe dane potwierdź w karcie katalogowej producenta.
Dowiedz się więcej na naszym blogu
Więcej o systemach off-grid znajdziesz w poradnikach.
Wsparcie serwisowe i obsługa klienta
Dobór przed zakupem
Bezpłatna konsultacja doboru:
- dobór do Twojej instalacji
- kompatybilność z pozostałymi elementami
- alternatywy w ofercie
Uruchomienie i konfiguracja
Wsparcie w zakresie:
- podłączenia i konfiguracji
- doboru zabezpieczeń i okablowania
- diagnostyki problemów
Dokumentacja
Dla tego produktu:
- dane techniczne w specyfikacji
- dokumentacja producenta (jeśli dostępna dla modelu)
- strona producenta
Pomoc techniczna po zakupie
Kontakt i serwis:
- Telefon: 22 299 23 26 (pon.–pt. 8:00–16:00)
- E-mail: biuro@solarne.info
- Obsługa gwarancyjna wg warunków gwarancji producenta
Mostek 3-fazowy 35 A 1600 V do turbin
Mostek prostowniczy SKBPC3516 35 A 1600 V w obudowie FM z 5 pinami. Parametry i chłodzenie potwierdź w karcie katalogowej.
