System montażowy 4 panele PV poziomo na gruncie – instrukcja
Koszt wysyłki: od 0,00 zł
Stan produktu: Nowy
- Opis produktu
- Linki (1)
- Recenzje produktu (0)
System montażowy na gruncie na 4 panele PV poziomo – instrukcja DIY
4 panele poziomo | Bez wylewania fundamentów | Profile i kątowniki 40x40x2 mm | Lista materiałów
Instrukcja budowy naziemnego systemu montażowego na 4 panele PV w orientacji poziomej, na bloczkach betonowych, z listą materiałów i opisem montażu.
O instrukcji: system montażowy na gruncie na 4 panele PV poziomo
To gotowa instrukcja budowy naziemnego systemu montażowego dla 4 paneli fotowoltaicznych w orientacji poziomej. System opiera się na bloczkach betonowych, więc nie wymaga wylewania fundamentów, a konstrukcję tworzą aluminiowe profile i kątowniki 40x40x2 mm.
Instrukcja zawiera kompletną listę materiałów – kątowniki, profile, klemy, śruby M10 i łączniki profili – oraz opis montażu krok po kroku. Elementy z listy są kompatybilne i dostępne w sklepie, a bloczki i kołki kupisz w markecie budowlanym. System obsługuje panele o szerokości do około 115 cm i długości do około 230 cm.
Dla kogo jest ta instrukcja
Właściciel domu
Idealne dla: Chce samodzielnie zbudować konstrukcję
Przykład: Instrukcja DIY na 4 panele PV poziomo
Działka i teren przy domu
Idealne dla: Montaż na gruncie bez fundamentów
Przykład: 8–12 bloczków betonowych
Instalator
Idealne dla: Szuka gotowej listy materiałów
Przykład: Kątowniki, profile, klemy i śruby M10
Budynek gospodarczy
Idealne dla: Instalacja na terenie obok budynku
Przykład: Konstrukcja naziemna na bloczkach
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) pełna lista materiałów z ilościami, (2) konstrukcja na bloczkach bez wylewania fundamentów, (3) opis montażu krok po kroku i podstawowe narzędzia.
Czego trzeba być świadomym: system jest przeznaczony do montażu na gruncie, a nie na dachu. Obsługuje panele o szerokości do około 115 cm i długości do około 230 cm, więc zmierz swoje panele. Karta nie podaje nośności ani obciążeń wiatrem i śniegiem, dlatego dobierz konstrukcję do warunków lokalnych. Prace elektryczne zleć uprawnionemu elektrykowi.
Podsumowanie: to instrukcja DIY konstrukcji gruntowej na 4 panele PV poziomo z listą materiałów i opisem montażu. Przed zakupem sprawdź wymiary swoich paneli i podłoże.

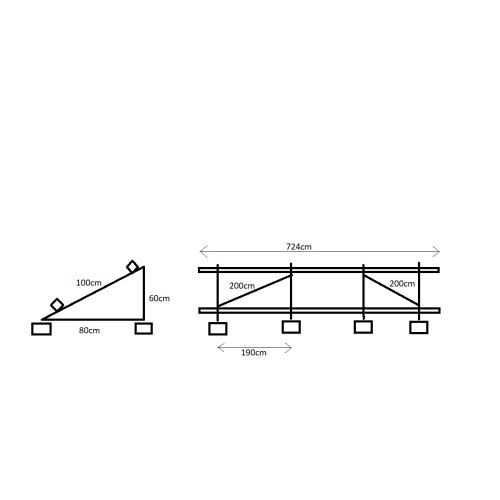

Z czego składa się system na 4 panele poziomo
Szkielet aluminiowy: Kątowniki i profile aluminiowe 40x40x2 mm tworzą szkielet, na którym montuje się panele.
Mocowanie paneli: Panele przytwierdza się klemami krawędziowymi i środkowymi, a elementy konstrukcji łączą śruby M10 z nakrętką kołnierzową.
Posadowienie na bloczkach: Konstrukcja stoi na bloczkach betonowych i jest mocowana kołkami rozporowymi, bez wylewania fundamentów.
Lista materiałów do systemu montażowego na 4 panele PV poziomo
| Parametr | Wartość |
|---|---|
| Elementy konstrukcji | |
| Kątowniki aluminiowe 40x40x2 mm, dł. 2 m | 7 szt. |
| Profile 40x40x2210 mm | 8 szt. |
| Śruby M10 z nakrętką kołnierzową | 36 szt. |
| Klemy krawędziowe | 4 szt. |
| Klemy środkowe | 6 szt. |
| Łączniki profili 40x40 | 6 szt. |
| Materiały dodatkowe (z marketu) | |
| Bloczki betonowe fundamentowe | 8–12 szt. |
| Kołki rozporowe Ø 8–10 mm | 16–24 szt. |
| Instrukcja | |
| Liczba paneli | 4, orientacja pozioma |
| Maksymalne wymiary panela | ok. 115 × 230 cm |
| Autor | solarne.info |
Zastosowania instrukcji
Produkty kompatybilne i uzupełniające
Stelaże do gruntu, panele o grubości 30 mm
Zobacz stelaże do gruntu 30 mm →Stelaże do gruntu, panele o grubości 35 mm
Zobacz stelaże do gruntu 35 mm →Jak przygotować się do budowy systemu
- Zmierz panele System obsługuje panele o szerokości do ok. 115 cm i długości do ok. 230 cm.
- Skompletuj materiały Zbierz elementy z listy: kątowniki, profile, klemy, śruby M10, łączniki, bloczki i kołki.
- Przygotuj narzędzia Potrzebujesz piły kątowej, wiertarki i klucza.
- Oceń podłoże Bloczki muszą stać stabilnie na gruncie. W razie wątpliwości poproś o pomoc doświadczoną osobę.
Najczęściej zadawane pytania (FAQ)
Na ile paneli jest ten system?
Instrukcja opisuje system naziemny na 4 panele fotowoltaiczne w orientacji poziomej.
Czy trzeba wylewać fundamenty?
Nie, system stoi na bloczkach betonowych, więc nie wymaga wylewania fundamentów.
Jakich narzędzi potrzebuję?
Potrzebujesz piły kątowej z tarczą do metalu, wiertarki z wiertłem ø10 mm do metalu oraz klucza.
Czy system nadaje się na dach?
Nie, ten system jest przeznaczony do montażu na gruncie, a nie na dachu.
Jakie panele obsługuje system?
System jest przewidziany dla paneli o szerokości do około 115 cm i długości do około 230 cm.
