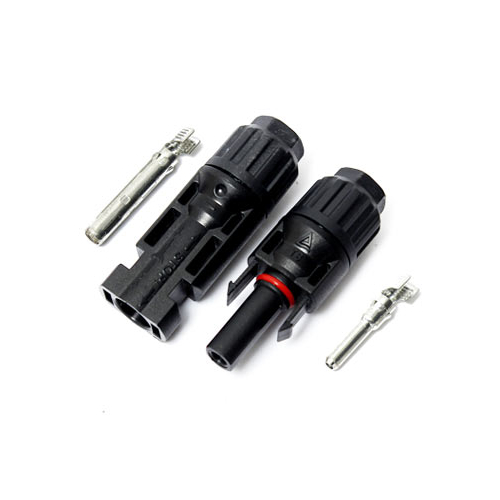

Złącza MC4 100 par – konektory fotowoltaiczne wtyk+gniazdo
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 22,00 zł
Stan produktu: Nowy
- Opis produktu
- Linki (3)
- Do pobrania (1)
- Recenzje produktu (0)
Złącza MC4 100 par – konektory fotowoltaiczne wtyk i gniazdo, 1000 V DC, 30 A
100 par wtyk + gniazdo | 1000 V DC, 30 A | IP67, certyfikat TÜV | Kable 2,5, 4 i 6 mm²
Hurtowy komplet złączy MC4 do łączenia stringów PV, paneli i falowników – zapas na cały projekt bez przerw w montażu.
O zestawie 100 par złączy MC4
Komplet 100 par złączy MC4 (wtyk i gniazdo) służy do szybkiego i pewnego łączenia stringów instalacji fotowoltaicznej. Złącza mają napięcie znamionowe 1000 V DC, prąd 30 A i stopień ochrony IP67. Pasują do kabli solarnych o przekroju 2,5, 4 i 6 mm². Zestaw jest przeznaczony dla instalatorów, firm PV i odbiorców hurtowych.
Obudowa ma klasę palności UL94-V0, a zakres temperatur pracy wynosi od -40°C do +90°C. Sklep podaje certyfikat TÜV. Karta nie podaje producenta, numeru certyfikatu ani zgodności z konkretnymi złączami innych marek, więc nie łącz ich bez weryfikacji z dokumentacją. Złącza należy zaciskać odpowiednim narzędziem; wszystkie prace powinna wykonać osoba z uprawnieniami.
Dla kogo jest zestaw 100 par złączy MC4
Instalator PV
Idealne dla: Zapas złączy na wiele montaży
Przykład: 100 par wtyk + gniazdo.
Firma instalacyjna lub hurtownia
Idealne dla: Zakup hurtowy
Przykład: Komplet do realizacji kilku projektów.
Wykonawca dużej instalacji
Idealne dla: Łączenie stringów i paneli
Przykład: 1000 V DC, 30 A.
Inwestor budujący system
Idealne dla: Rozbudowa instalacji PV
Przykład: Kable 2,5, 4 i 6 mm².
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) napięcie 1000 V DC i prąd 30 A, (2) stopień ochrony IP67, (3) klasa palności UL94-V0, (4) szeroki zakres temperatur od -40°C do +90°C, (5) certyfikat TÜV wg sklepu.
Czego trzeba być świadomym: to zestaw samych złączy – do zaciskania potrzebne jest osobne narzędzie, którego nie ma w komplecie. Dobierz złącza do przekroju kabla (2,5, 4 lub 6 mm²). Karta nie podaje producenta ani numeru certyfikatu TÜV. Nie mieszaj złączy różnych producentów bez potwierdzenia zgodności w dokumentacji.
Podsumowanie: to hurtowy komplet 100 par złączy MC4 1000 V DC / 30 A do instalacji PV. Sprawdź przekrój kabli, przygotuj narzędzie do zaciskania i potwierdź dokumentację.
Jak dobrać i zamontować złącza MC4
Przekrój kabla: Złącza pasują do kabli solarnych 2,5, 4 i 6 mm². Wybierz zgodnie z kablem w swojej instalacji.
Zaciskanie: Żyłę kabla zaciska się w metalowym kontakcie odpowiednim narzędziem, a następnie składa obudowę wtyku lub gniazda.
Szczelność: Stopień IP67 wymaga prawidłowo złożonych złączy z założonymi uszczelkami na kablu o właściwej średnicy.
Specyfikacja techniczna złączy MC4
| Parametr | Wartość |
|---|---|
| Parametry elektryczne | |
| Napięcie znamionowe (TÜV) | 1000 V DC |
| Prąd znamionowy | 30 A |
| Stopień ochrony | IP67 |
| Zgodne przekroje kabli | 2,5 / 4 / 6 mm² |
| Parametry mechaniczne i certyfikaty | |
| Zakres temperatur pracy | -40°C do +90°C |
| Klasa palności | UL94-V0 |
| Certyfikat | TÜV (wg sklepu) |
| Zestaw | |
| Zawartość opakowania | 100 par (wtyk + gniazdo) |
| Waga | 3,6 kg |
Zastosowania złączy MC4
Produkty kompatybilne i uzupełniające
Kable, wtyczki, puszki i bezpieczniki.
Zobacz akcesoria elektryczne →Panele PV do budowy instalacji.
Zobacz panele fotowoltaiczne →Konstrukcje i łączniki do instalacji PV.
Zobacz elementy montażowe PV →Jak dobrać złącza MC4 do instalacji
- 1. Sprawdź kabel Złącza pasują do przekrojów 2,5, 4 i 6 mm². Sprawdź przekrój kabla w swojej instalacji.
- 2. Sprawdź parametry Napięcie do 1000 V DC i prąd do 30 A. Porównaj je z parametrami stringu.
- 3. Przygotuj narzędzie Do zaciśnięcia kontaktów potrzebne jest odpowiednie narzędzie zaciskowe.
- 4. Zaplanuj ilość W zestawie jest 100 par. Policz złącza na stringi, falowniki i zapas.
Najczęściej zadawane pytania (FAQ)
Ile złączy jest w zestawie?
W zestawie jest 100 par złączy MC4, czyli 100 wtyków i 100 gniazd.
Do jakich kabli pasują złącza MC4?
Złącza pasują do kabli solarnych o przekroju 2,5, 4 i 6 mm².
Jakie parametry elektryczne mają złącza?
Napięcie znamionowe wynosi 1000 V DC, prąd 30 A, a stopień ochrony IP67.
Czy złącza mają certyfikat?
Sklep podaje certyfikat TÜV oraz klasę palności UL94-V0. Karta nie podaje numeru certyfikatu.
Jaki jest zakres temperatur pracy?
Zakres temperatur pracy złączy to od -40°C do +90°C.
Dowiedz się więcej na naszym blogu
Różnice między systemami on-grid a off-grid opisujemy w poradniku na blogu.
Wsparcie serwisowe i obsługa klienta
Dobór przed zakupem
Bezpłatna konsultacja doboru:
- dobór do Twojej instalacji
- kompatybilność z pozostałymi elementami
- alternatywy w ofercie
Uruchomienie i konfiguracja
Wsparcie w zakresie:
- podłączenia i konfiguracji
- doboru zabezpieczeń i okablowania
- diagnostyki problemów
Dokumentacja
Dla tego produktu:
- dane techniczne w specyfikacji
- dokumentacja producenta (jeśli dostępna dla modelu)
- strona producenta
Pomoc techniczna po zakupie
Kontakt i serwis:
- Telefon: 22 299 23 26 (pon.–pt. 8:00–16:00)
- E-mail: biuro@solarne.info
- Obsługa gwarancyjna wg warunków gwarancji producenta
Złącza MC4 100 par – zestaw hurtowy
Hurtowy komplet 100 par złączy MC4 1000 V DC / 30 A do instalacji PV. Zapytaj o dostępność i dobór do przekroju kabla.
