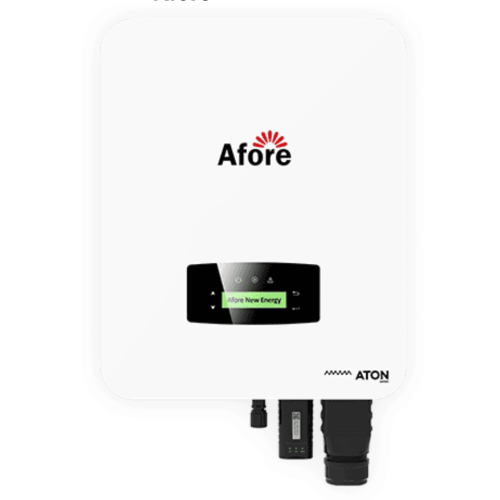

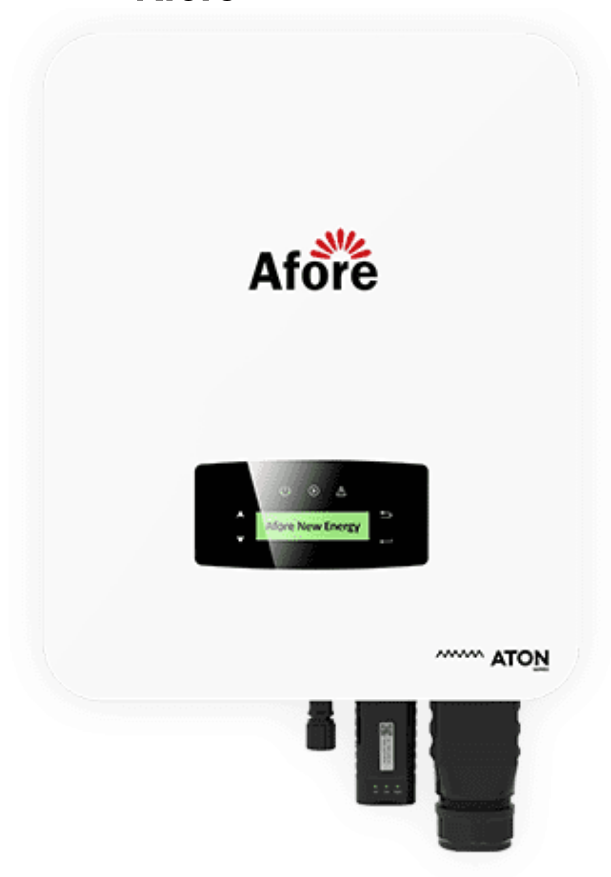

Afore AF10K-MTH inwerter hybrydowy wysokonapięciowy
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 25,00 zł
Kod producenta: AF10K-MTH
Stan produktu: Nowy
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)
Afore AF10K-MTH – trójfazowy inwerter hybrydowy 10 kW do baterii wysokonapięciowych
Moc znamionowa AC: 10 kW | Baterie HV: 80–600 V | Maks. moc DC: 15 kW | Backup trójfazowy, przełączenie < 10 ms
Trójfazowy falownik hybrydowy Afore AF10K-MTH do instalacji PV z magazynem energii wysokonapięciowym – dla domów i małych firm z przyłączem 230/400 V.
O inwerterze Afore AF10K-MTH
Afore AF10K-MTH to trójfazowy inwerter hybrydowy o nominalnej mocy wyjściowej AC 10 kW, przeznaczony do pracy z bateriami wysokonapięciowymi o napięciu 80–600 V (napięcie nominalne baterii 350 V). Ma 2 trackery MPPT (MPPT/stringi: 2/2), przyjmuje do 15 kW mocy DC z paneli i maks. napięcie PV 1000 V. Prąd ładowania i rozładowania baterii wynosi maks. 30 A.
Wyjście backup zasila odbiory trójfazowo z prądem nominalnym 14,5 A i mocą szczytową 11 kVA, 60 s, a przełączenie na zasilanie awaryjne trwa poniżej 10 ms. Obudowa ma stopień ochrony IP66, wymiary 370 × 598,5 × 192 mm, a zakres temperatur pracy to -25 do +60 °C. Dane techniczne podajemy wg dokumentu: karta katalogowa serii Afore MTH+ (3–15 kW). Karta sklepu dotyczy modelu AF10K-MTH (bez „+”), dlatego parametry pochodzą z karty serii MTH+ – przed zamówieniem warto potwierdzić je w dokumentacji dostarczonej z urządzeniem.
Dla kogo jest Afore AF10K-MTH
Dom z przyłączem trójfazowym
Idealne dla: Instalacja PV z magazynem energii
Przykład: Do 15 kW mocy PV (DC) i bateria HV 80–600 V
Zasilanie awaryjne
Idealne dla: Gdy ważna jest ciągłość zasilania
Przykład: Backup trójfazowy 14,5 A, szczytowo 11 kVA, 60 s
Mała firma
Idealne dla: Większe zużycie energii w dzień
Przykład: Nominalnie 10 kW AC, maks. prąd wyjściowy 17 A
Rozbudowa o magazyn
Idealne dla: Systemy z bateriami wysokonapięciowymi
Przykład: Prąd ładowania baterii do 30 A
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) przełączenie na backup poniżej 10 ms przy zasilaniu trójfazowym; (2) szeroki zakres napięcia baterii 80–600 V; (3) maks. moc DC 15 kW przy 10 kW mocy AC daje zapas na większe pole PV.
Czego trzeba być świadomym: inwerter współpracuje tylko z bateriami wysokonapięciowymi – nie jest to urządzenie do magazynów 48 V. Dobór liczby modułów baterii musi mieścić się w zakresie 80–600 V, a podłączenie wymaga instalatora z uprawnieniami. Przy instalacji jednofazowej nie jest to właściwy wybór.
Podsumowanie: Afore AF10K-MTH to trójfazowy falownik hybrydowy 10 kW z szybkim backupem i obsługą baterii HV. Sprawdzi się w domu lub firmie z przyłączem 230/400 V, która chce magazynować energię z PV.
Jak działa Afore AF10K-MTH
Energia z PV: Dwa trackery MPPT przyjmują łącznie do 15 kW mocy DC; maks. napięcie PV to 1000 V, a prąd wejściowy do 18,5 × 2 A.
Bateria wysokonapięciowa: Falownik ładuje i rozładowuje baterię prądem do 30 A w zakresie napięcia 80–600 V, z 3-stopniową krzywą ładowania.
Co to znaczy w praktyce: Przy zaniku sieci odbiory podłączone do wyjścia backup są zasilane trójfazowo po czasie poniżej 10 ms, z prądem nominalnym 14,5 A. Pozwala to podtrzymać pracę domu lub firmy bez ręcznego przełączania.
Specyfikacja techniczna Afore AF10K-MTH
| Parametr | Wartość |
|---|---|
| Wejście PV | |
| Maks. moc wejściowa DC | 15 kW |
| Maks. napięcie PV | 1000 V |
| Maks. prąd wejściowy DC | 18,5 × 2 A |
| Liczba MPPT / stringów | 2/2 |
| Bateria | |
| Napięcie nominalne baterii | 350 V |
| Zakres napięcia baterii | 80–600 V |
| Maks. prąd ładowania/rozładowania | 30 A |
| Krzywa ładowania | 3-stopniowa |
| Sieć AC i backup | |
| Nominalna moc wyjściowa AC | 10 kW |
| Maks. prąd wyjściowy AC | 17 A |
| Napięcie / częstotliwość | 230/400 V, 50/60 Hz |
| Prąd nominalny backup | 14,5 A |
| Moc szczytowa backup | 11 kVA, 60 s |
| Czas przełączenia | < 10 ms |
| Dane ogólne | |
| Stopień ochrony | IP66 |
| Wymiary | 370 × 598,5 × 192 mm |
| Masa | 22 kg (dane serii MTH+) |
| Temperatura pracy | -25 do +60 °C |
| Komunikacja | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G |
| Źródło danych | karta katalogowa serii Afore MTH+ (3–15 kW) |
| Gwarancja | 10 lat z możliwością przedłużenia |
Zastosowania Afore AF10K-MTH
Produkty kompatybilne i uzupełniające
Magazyny energii o napięciu powyżej 60 V.
Zobacz magazyny HV →Magazyny energii do instalacji fotowoltaicznych.
Zobacz magazyny energii →Kompletne zestawy hybrydowe z magazynami energii.
Zobacz zestawy hybrydowe →Jak dobrać Afore AF10K-MTH
- Moc falownika Nominalna moc AC 10 kW – dobierz ją do mocy przyłączeniowej i profilu zużycia.
- Pole PV Łączna moc DC paneli nie powinna przekraczać 15 kW, a napięcie stringu 1000 V przy najniższej temperaturze.
- Bateria Napięcie baterii musi mieścić się w zakresie 80–600 V. Prąd ładowania ograniczy niższa z wartości: falownika (30 A) albo baterii.
- Backup Odbiory awaryjne podłącz do wyjścia backup – prąd nominalny 14,5 A, moc szczytowa 11 kVA, 60 s.
Najczęściej zadawane pytania (FAQ)
Jakie baterie współpracują z Afore AF10K-MTH?
Baterie wysokonapięciowe o napięciu w zakresie 80–600 V (Li-ion lub kwasowo-ołowiowe wg dokumentacji). Prąd ładowania/rozładowania falownika to maks. 30 A.
Ile paneli można podłączyć do Afore AF10K-MTH?
Maks. moc wejściowa DC wynosi 15 kW przy maks. napięciu PV 1000 V i 2 trackerach MPPT (MPPT/stringi: 2/2). Liczbę paneli wylicza się z ich mocy i napięcia.
Czy Afore AF10K-MTH działa przy braku prądu z sieci?
Tak – wyjście backup przełącza się w czasie poniżej 10 ms i zasila odbiory trójfazowo, prąd nominalny 14,5 A.
Czy Afore AF10K-MTH nadaje się do domu z przyłączem jednofazowym?
Nie – to inwerter trójfazowy 230/400 V. Do przyłącza jednofazowego trzeba wybrać falownik jednofazowy.
Jakie są wymiary i stopień ochrony Afore AF10K-MTH?
Wymiary obudowy to 370 × 598,5 × 192 mm, stopień ochrony IP66, temperatura pracy od -25 do +60 °C.
Dowiedz się więcej na naszym blogu
Więcej o magazynach energii i systemach hybrydowych w poradnikach sklepu.
Wsparcie serwisowe i obsługa klienta
Dobór przed zakupem
Bezpłatna konsultacja doboru:
- dobór do Twojej instalacji
- kompatybilność z pozostałymi elementami
- alternatywy w ofercie
Uruchomienie i konfiguracja
Wsparcie w zakresie:
- podłączenia i konfiguracji
- doboru zabezpieczeń i okablowania
- diagnostyki problemów
Dokumentacja
Dla tego produktu:
- dane techniczne w specyfikacji
- dokumentacja producenta (jeśli dostępna dla modelu)
- strona producenta
Pomoc techniczna po zakupie
Kontakt i serwis:
- Telefon: 22 299 23 26 (pon.–pt. 8:00–16:00)
- E-mail: biuro@so.net.pl
- Obsługa gwarancyjna wg warunków gwarancji producenta
Afore AF10K-MTH do instalacji z magazynem energii
Trójfazowy inwerter hybrydowy 10 kW, bateria HV 80–600 V, backup poniżej 10 ms. Skontaktuj się ze sklepem w sprawie doboru baterii i pola PV.
