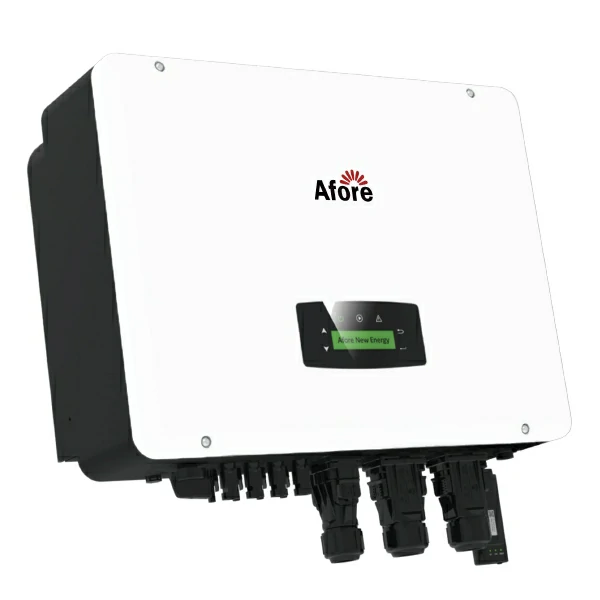

Afore AF17K-TH inwerter hybrydowy wysokonapięciowy
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 180,00 zł
Kod producenta: AF17K-TH
Stan produktu: Nowy
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)
Afore AF17K-TH – trójfazowy inwerter hybrydowy 17 kW do baterii wysokonapięciowych
Moc znamionowa AC: 17 kW | Baterie HV: 150–800 V | Maks. moc DC: 25,5 kW | Backup trójfazowy, przełączenie < 10 ms
Trójfazowy falownik hybrydowy Afore AF17K-TH do instalacji PV z magazynem energii wysokonapięciowym – dla domów i małych firm z przyłączem 230/400 V.
O inwerterze Afore AF17K-TH
Afore AF17K-TH to trójfazowy inwerter hybrydowy o nominalnej mocy wyjściowej AC 17 kW, przeznaczony do pracy z bateriami wysokonapięciowymi o napięciu 150–800 V (napięcie nominalne baterii 400 V). Ma 2 trackery MPPT (MPPT/stringi: 2/4), przyjmuje do 25,5 kW mocy DC z paneli i maks. napięcie PV 1000 V. Prąd ładowania i rozładowania baterii wynosi maks. 50 A.
Wyjście backup zasila odbiory trójfazowo z prądem nominalnym 24,8 A i mocą szczytową 18,7 kVA, 60 s, a przełączenie na zasilanie awaryjne trwa poniżej 10 ms. Obudowa ma stopień ochrony IP65, wymiary 558 × 535 × 260 mm, a zakres temperatur pracy to -25 do +60 °C. Dane techniczne podajemy wg dokumentu: instrukcja Afore Three Phase Hybrid Inverter 3–30 kW.
Dla kogo jest Afore AF17K-TH
Dom z przyłączem trójfazowym
Idealne dla: Instalacja PV z magazynem energii
Przykład: Do 25,5 kW mocy PV (DC) i bateria HV 150–800 V
Zasilanie awaryjne
Idealne dla: Gdy ważna jest ciągłość zasilania
Przykład: Backup trójfazowy 24,8 A, szczytowo 18,7 kVA, 60 s
Mała firma
Idealne dla: Większe zużycie energii w dzień
Przykład: Nominalnie 17 kW AC, maks. prąd wyjściowy 30 A
Rozbudowa o magazyn
Idealne dla: Systemy z bateriami wysokonapięciowymi
Przykład: Prąd ładowania baterii do 50 A
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) przełączenie na backup poniżej 10 ms przy zasilaniu trójfazowym; (2) szeroki zakres napięcia baterii 150–800 V; (3) maks. moc DC 25,5 kW przy 17 kW mocy AC daje zapas na większe pole PV.
Czego trzeba być świadomym: inwerter współpracuje tylko z bateriami wysokonapięciowymi – nie jest to urządzenie do magazynów 48 V. Dobór liczby modułów baterii musi mieścić się w zakresie 150–800 V, a podłączenie wymaga instalatora z uprawnieniami. Przy instalacji jednofazowej nie jest to właściwy wybór.
Podsumowanie: Afore AF17K-TH to trójfazowy falownik hybrydowy 17 kW z szybkim backupem i obsługą baterii HV. Sprawdzi się w domu lub firmie z przyłączem 230/400 V, która chce magazynować energię z PV.
Jak działa Afore AF17K-TH
Energia z PV: Dwa trackery MPPT przyjmują łącznie do 25,5 kW mocy DC; maks. napięcie PV to 1000 V, a prąd wejściowy do 32 × 2 A.
Bateria wysokonapięciowa: Falownik ładuje i rozładowuje baterię prądem do 50 A w zakresie napięcia 150–800 V, z 3-stopniową krzywą ładowania.
Co to znaczy w praktyce: Przy zaniku sieci odbiory podłączone do wyjścia backup są zasilane trójfazowo po czasie poniżej 10 ms, z prądem nominalnym 24,8 A. Pozwala to podtrzymać pracę domu lub firmy bez ręcznego przełączania.
Specyfikacja techniczna Afore AF17K-TH
| Parametr | Wartość |
|---|---|
| Wejście PV | |
| Maks. moc wejściowa DC | 25,5 kW |
| Maks. napięcie PV | 1000 V |
| Maks. prąd wejściowy DC | 32 × 2 A |
| Liczba MPPT / stringów | 2/4 |
| Zakres MPPT | 150–850 V |
| Bateria | |
| Napięcie nominalne baterii | 400 V |
| Zakres napięcia baterii | 150–800 V |
| Maks. prąd ładowania/rozładowania | 50 A |
| Krzywa ładowania | 3-stopniowa |
| Maks. moc ładowania/rozładowania | 17 kW |
| Sieć AC i backup | |
| Nominalna moc wyjściowa AC | 17 kW |
| Maks. prąd wyjściowy AC | 30 A |
| Napięcie / częstotliwość | 230/400 V, 50/60 Hz |
| Prąd nominalny backup | 24,8 A |
| Moc szczytowa backup | 18,7 kVA, 60 s |
| Czas przełączenia | < 10 ms |
| Dane ogólne | |
| Stopień ochrony | IP65 |
| Wymiary | 558 × 535 × 260 mm |
| Temperatura pracy | -25 do +60 °C |
| Komunikacja | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G |
| Źródło danych | instrukcja Afore Three Phase Hybrid Inverter 3–30 kW |
Zastosowania Afore AF17K-TH
Produkty kompatybilne i uzupełniające
Magazyny energii o napięciu powyżej 60 V.
Zobacz magazyny HV →Magazyny energii do instalacji fotowoltaicznych.
Zobacz magazyny energii →Kompletne zestawy hybrydowe z magazynami energii.
Zobacz zestawy hybrydowe →Jak dobrać Afore AF17K-TH
- Moc falownika Nominalna moc AC 17 kW – dobierz ją do mocy przyłączeniowej i profilu zużycia.
- Pole PV Łączna moc DC paneli nie powinna przekraczać 25,5 kW, a napięcie stringu 1000 V przy najniższej temperaturze.
- Bateria Napięcie baterii musi mieścić się w zakresie 150–800 V. Prąd ładowania ograniczy niższa z wartości: falownika (50 A) albo baterii.
- Backup Odbiory awaryjne podłącz do wyjścia backup – prąd nominalny 24,8 A, moc szczytowa 18,7 kVA, 60 s.
Najczęściej zadawane pytania (FAQ)
Jakie baterie współpracują z Afore AF17K-TH?
Baterie wysokonapięciowe o napięciu w zakresie 150–800 V (Li-ion lub kwasowo-ołowiowe wg dokumentacji). Prąd ładowania/rozładowania falownika to maks. 50 A.
Ile paneli można podłączyć do Afore AF17K-TH?
Maks. moc wejściowa DC wynosi 25,5 kW przy maks. napięciu PV 1000 V i 2 trackerach MPPT (MPPT/stringi: 2/4). Liczbę paneli wylicza się z ich mocy i napięcia.
Czy Afore AF17K-TH działa przy braku prądu z sieci?
Tak – wyjście backup przełącza się w czasie poniżej 10 ms i zasila odbiory trójfazowo, prąd nominalny 24,8 A.
Czy Afore AF17K-TH nadaje się do domu z przyłączem jednofazowym?
Nie – to inwerter trójfazowy 230/400 V. Do przyłącza jednofazowego trzeba wybrać falownik jednofazowy.
Jakie są wymiary i stopień ochrony Afore AF17K-TH?
Wymiary obudowy to 558 × 535 × 260 mm, stopień ochrony IP65, temperatura pracy od -25 do +60 °C.
