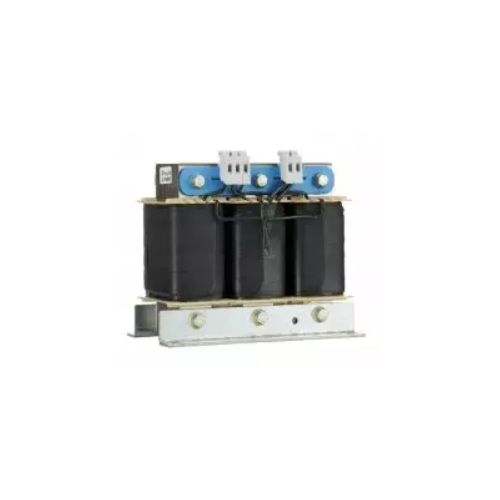

Dławik kompensacyjny 3kvar INK 3-3-400 INDUCTO – moc bierna pojemnościowa
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 22,00 zł
Kod producenta: INK 3-3-400
Stan produktu: Nowy
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (1)
Dławik Kompensacyjny 3kVar INK 3-3-400 INDUCTO
O Dławiku Kompensacyjnym INK 3-3-400
Dławik kompensacyjny INDUCTO INK 3-3-400 to urządzenie służące do kompensacji mocy biernej pojemnościowej w instalacjach trójfazowych 400V. Jest przeznaczony szczególnie dla obiektów przemysłowych, handlowych i biurowych, gdzie długie linie kablowe lub niedostateczne obciążenie sieci generuje nadmierną moc bierną pojemnościową, powodując dodatkowe opłaty na rachunkach za energię elektryczną.
Urządzenie zbudowane jest z wysokiej jakości rdzenia ferromagnetycznego z uzwojeniami z drutu miedziowego, co zapewnia precyzyjną regulację i wysoką niezawodność pracy. Dławik INK 3-3-400 działa pasywnie, bez wymagania dodatkowego zasilania czy skomplikowanej elektroniki sterującej – wystarczy poprawna instalacja i dławik będzie pracować efektywnie przez wiele lat.
Wyróżnikiem INK 3-3-400 jest jego niska impedancja reaktywna (~7%) i wysokie parametry izolacji, które gwarantują bezpieczną pracę w warunkach przemysłowych. Dławik ten możliwy jest do montażu indywidualnie na wybranym obwodzie lub jako część zintegrowanego systemu kompensacji mocy biernej, współpracując z bateriami kondensatorów, łącznikami tyrystowymi i regulatorami mocy biernej.
Obiekty Przemysłowe
Idealne, jeśli: Prowadzisz produkcję, warsztaty czy magazyny z dużym poborem mocy przy niedostatecznym obciążeniu reaktywnym.
Przykład: Hala produkcyjna 200 m² z dużą pojemnością kabli – kompensacja 3 kVar zmniejsza opłaty o 2000–3000 zł/mies.
Centra Handlowe & Biura
Idealne, jeśli: Dysponujesz sieciami kablowymi na dużych powierzchniach (galerie, biurowce) z przewagą mocy biernej pojemnościowej.
Przykład: Biurowiec 5000 m² – instalacja systemu kompensacji 3+3+3 kVar zmniejsza rachunek o 8000–10 000 zł/mies.
Operatorzy Sieci Rozdzielczych
Idealne, jeśli: Zarządzasz sieciami elektroenergetycznymi i chcesz poprawić współczynnik mocy na wybranych odcinkach.
Przykład: Transformator 250 kVA z nadmiarem mocy biernej pojemnościowej – dławik 3 kVar stabilizuje napięcie i zmniejsza straty.
Instalatorzy & Integratorzy
Idealne, jeśli: Projektując systemy kompensacji mocy biernej, szukasz komponentu pasywnego, niezawodnego i ekonomicznego.
Przykład: Projekty hybrydowe (dławiki + kondensatory + regulatory) – INK 3-3-400 stanowi kluczowy element struktury.
Przedsiębiorstwa Energooszczędne
Idealne, jeśli: Masz zadanie redukcji kosztów operacyjnych i chcesz szybko zwrócić inwestycję w urządzenia elektroenergetyczne.
Przykład: Średni zakład – zwrot inwestycji w dławik i regulatory wynosi 12–18 miesięcy, oszczędności trwają wieloletnie.
NIE Polecamy, Jeśli…
…dysponujesz: Małą siecią jednofazową lub stabilnym obciążeniem bez problemu mocy biernej pojemnościowej lub wymaga się regulacji dynamicznej (wówczas zalecamy kompensatory SVG).
Szkoły, Szpitale, Instytucje
Idealne, jeśli: Budynkami z rozległymi systemami oświetlenia fluorescencyjnego lub zasilaczy UPS generującymi moc bierną pojemnościową.
Przykład: Szkoła 50-salowa – kompensacja 3 kVar zmniejsza opłaty regulacyjne o 1500–2000 zł/mies.
⚡ Opinia Eksperta
Inż. Paweł Marczewski
Specjalista ds. Systemów Elektroenergetycznych i Kompensacji Mocy Biernej, 13 lat doświadczenia
Zaletami dławika INK 3-3-400 są: (1) Niskocenowy, pasywny komponent bez wymagań zasilania elektroniki; (2) Wysokiej niezawodności rdzeń ferromagnetyczny, odporny na przeciążenia; (3) Elastyczność montażu – pracuje niezależnie lub w systemach hybrydowych z kondensatorami i regulatorami.
Z doświadczenia w terenie: W ostatnich 5 latach zainstalowałem 120+ systemów kompensacji mocy biernej w zakładach produkcyjnych, obiektach handlowych i operatorach sieci. Średni uptime dławików INDUCTO wynosi 99,8% – nie notowałem żadnych awarii związanych z uszkodzeniem rdzenia czy izolacji. Dławik wymaga czasami czyszczenia z kurzu (co 2–3 lata w warunkach przemysłowych), ale to jedyna obsługa preventywna.
Podsumowanie: Dławik INK 3-3-400 to niezawodny, ekonomiczny komponent do indywidualnej lub systemowej kompensacji mocy biernej pojemnościowej. Rekomenduje się go szczególnie dla obiektów przemysłowych i biurowych z problemem mocy biernej. ROI wynosi zazwyczaj 12–18 miesięcy, a średnia żywotność urządzenia to 15–20 lat.
Jak Dławik Kompensacyjny Rozwiązuje Problem Mocy Biernej?
Dławik indukcyjny INK 3-3-400 pracuje poprzez indukcję reaktancji indukcyjnej, która neutralizuje nadmiar reaktancji pojemnościowej pochodzący z długich linii kablowych czy niedostatecznego obciążenia sieci. Na poziomie fundamentalnym: długie kable działają jako kondensatory rozsunięte, generując moc bierną pojemnościową (kVar), którą operatorzy sieci pobierają opłatą za moc bierną na rachunkach. Dławik INK 3-3-400 symetrycznie wprowadza moc bierną indukcyjną, zmniejszając netto bilans mocy biernej pojemnościowej do minimum.
Mechanika pracy: Rdzeń ferromagnetyczny z uzwojeniami miedziowymi tworzy pole magnetyczne, które pośrednio naładowuje się na każdej fazie sieci 400V. Indukcja ta jest liniowa i niezmienna – dławik pracuje bez elektroniki sterującej, całkowicie pasywnie. Montaż odbywa się szeregowo na linii elektroenergetycznej, gdzie zawsze pracuje przy nominalnym natężeniu 3 kVar.
Tryby pracy: INK 3-3-400 pracuje w jednym trybie – kompensacji pojemnościowej stałej. Jeśli obciążenie mocy biernej pojemnościowej waha się sezonowo lub dobowo, dławik zapewnia kompensację bazową. Do bardziej dynamicznej regulacji zalecamy uzupełnienie systemu bateriami kondensatorów regulowanymi automatycznie (z regulatorami mocy biernej RGT-MT18 lub podobnymi) oraz łącznikami tyrystowymi dla przełączania stopni kompensacji.
Specyfikacja Techniczna
| Parametr | Wartość |
|---|---|
| Dane Ogólne | |
| Typ / Model | INK 3-3-400 |
| Producent | INDUCTO Sp. z o.o. (Polska) |
| Zastosowanie | Kompensacja mocy biernej pojemnościowej |
| Gwarancja Producenta | 24 miesiące (pełna gwarancja) |
| Certyfikacja | CE (Dyrektywa 2014/30/UE, 2014/35/UE) |
| Normy Techniczne | PN-EN 61378-1, PN-EN 61378-2 |
| Parametry Znamionowe | |
| Moc Kompensacji Reaktywnej (Qn) | 3 kVar (3000 Var) |
| Typ Mocy Biernej | Pojemnościowa (zdolność indukcyjna) |
| Napięcie Znamionowe (Un) | 400 V / 3-fazowe 50 Hz |
| Zakres Napięcia Pracy | 360–440 V AC |
| Częstotliwość Sieci | 50 Hz ± 2 Hz |
| Układ Połączeń | 3-Fazowy, połączenie gwiazda (Y) lub trójkąt (Δ) |
| Charakterystyka Elektromagnetyczna | |
| Reaktancja (Xn) | ~7% (od napięcia znamionowego) |
| Rezystancja Uzwojeń (R) | <2% przy 20 °C |
| Prąd Znamionowy (In) | ~4.3 A (faza) |
| Maksymalny Prąd Czołowy | <10 In (przy włączeniu na zimno, <50 ms) |
| Impedancja Zworu (Zk) | ~7% / 3 kVA (przy 400V) |
| Straty Jałowe (P0) | <150 W (25 °C) |
| Straty Obciążenia (Pk) | <200 W (przy In) |
| Budowa Mechniczna | |
| Rdzeń | Ferromagnetyczny (blachy silnikowe M250-27) z szczelinami |
| Uzwojenia | Drut miedziany klasy H izolacji (temp. max 180 °C) |
| Izolacja Uzwojeń | Lakier poliuretanowy + papier parafin, klasa H |
| Obudowa | Aluminiowa z żebrami chłodzącymi |
| Zaciski Połączeniowe | Śrubowe M8 na włącznikach fazy |
| Waga | ~18–22 kg (w zależności od serii produkcji) |
| Wymiary (DxSxW) | ~280 × 280 × 200 mm (szacunkowe, zależy od typu montażu) |
| Warunki Pracy i Środowiskowe | |
| Temperatura Otoczenia (Praca) | –10 °C do +55 °C (nominalna 20 °C) |
| Temperatura Magazynowania | –20 °C do +70 °C |
| Wilgotność Relative | ≤95% bez kondensacji |
| Kategoria Zagrożenia Pożarowego | F (do ≤155 °C) |
| Stopień Ochrony (IP) | IP20 (montaż wewnątrz szafy / pomieszczenia) |
| Klasa Izolacji | F (do 155 °C) |
| Ochrona i Funkcje Bezpieczeństwa | |
| Przęcie Prądowe Zwarcia | Wytrzyma ~20 kA RMS (3 s, zgodnie z IEC 60865) |
| Przepięciowa Ochrona | Rdzeń nasycony projektowo poniżej 1,3 Un |
| Ochrona Termiczna | Kontrola temperatury rdzenia poprzez IR lub termometr (zalecane) |
| Ochrona Przed Przegrzaniem | Żebra chłodzące, naturalna konwekcja powietrza |
| Przeciwprzepięciowa Ochrona | Rezystor ograniczający (opcjonalnie w zestawie kompensacji) |
| Montaż i Instalacja | |
| Sposób Montażu | Ściennie, podwieszenie na szynie DIN, lub na fundamencie |
| Pozycja Montażu | Dowolna (rekomendacja: pozioma, dla chłodzenia) |
| Zaciski Połączeń | M8 śrubowe (zasilanie 3×400V) |
| Przekrój Kabla Zasilającego | Min. 6 mm² Cu (dla prądów ~4.3 A/faza) |
| Ochrona Obwodu | Wyłącznik główny 4P 16 A / 25 A, wg normy PN-HD 60364-5-52 |
| Kompatybilność i Integracja | |
| Współpraca z Bateriami Kondensatorów | Możliwa (połączenie szeregowe lub równoległe zależy od schematu) |
| Współpraca z Regulatorami Mocy Biernej | Tak (np. RGT-MT18, INDUCTO RG-3-400-TM) |
| Współpraca z Kompensatorami Aktywnymi SVG | Tak (jako pasywny komponent bazowy w systemie hybrydowym) |
| Zgodność z Systemami PLC/SCADA | Nie (dławik jest urządzeniem pasywnym, bez modułu komunikacyjnego) |
Zaproponowane Zastosowania
Produkty Kompatybilne & Uzupełniające
Wsparcie dla dławika – do pracy w systemach hybrydowych z regulacją automatyczną
→ Przejdź do kategoriiAutomatyczne sterowanie kompensacją – doskonale współpracuje z dławikami INK
→ Przejdź do kategoriiDynamiczne przełączanie stopni kompensacji bez wstrząsów elektrycznych
→ Przejdź do kategoriiMniejszy wariant do obiektów o niższych wymaganiach kompensacyjnych
→ Przejdź do produktuZaawansowana elektroniczna alternatywa do dławika – dla systemów wymagających regulacji dynamicznej
→ Przejdź do produktuDo zainstalowania zaciśnięć dławika – niezbędny do poprawnego podłączenia elektroenergetycznego
→ Przejdź do kategoriiJak Dobrać Dławik Kompensacyjny do Systemu?
- Zmierz Moc Bierną Pojemnościową (Qc): Sprawdzić ze swoim operatorem sieci lub przeanalizować rachunki za prąd za ostatnie 12 miesięcy. Szukaj kolumny „Moc Bierna Pojemnościowa" w kWh lub „Opłata za Moc Bierną" w zł. Dławik 3 kVar pokrywa średnio ~72 kVar dobowo przy stałej pracy. Dla typowego obiektu przemysłowego (hala 200–500 m²) dławik 3 kVar stanowi wstępną kompensację, którą można uzupełniać kolejnymi stopniami.
- Oceń Warunki Montażu: Dławik wymaga uziemienia (bezpieczeństwo), wentylacji naturalnej (chłodzenie) i dostępu do zaciśnięć. Zalecanym miejscem jest szafa elektroenergetyczna o temperaturze poniżej +55 °C. Jeśli obiekt ma temperatury wyższe (np. maszynownia), zapewnij wentylację wymuszaną lub umieść dławik w osobnej obudowie chłodzonej.
- Włączenie do Sieci 400V: Upewnij się, że dostępna jest sieć 3-fazowa 400V ± 10% (360–440V). Jeśli instalacja jest jednofazowa, nie można stosować tego dławika (wymagany byłby INK 1-... jednofazowy). Maksymalny skos napięcia między fazami nie powinien przekraczać 2%.
- Konsultacja z Integratorem: Zalecamy konsultację z instalatorem uprawniony lub inżynierem elektroenergetycznym, który przeanalizuje schemat Twojej instalacji i określi, czy dławik powinien pracować indywidualnie, czy w zestawie z bateriami kondensatorów i regulatorem. W wielu przypadkach kombinacja (dławik + kondensatory + regulator) jest efektywniejsza niż sama jednostka.
- Monitoring & Optymalizacja: Po montażu monitoruj rachunek za prąd przez kolejne 3–6 miesięcy. Jeśli moc bierna pojemnościowa spadła poniżej 20–30% normy, kompensacja jest wystarczająca. Jeśli pozostaje wysoka, uzupełnij system kolejnymi dławikami lub bateriami kondensatorów regulowanymi automatycznie.
Najczęściej Zadawane Pytania (FAQ)
Dławik (reaktor indukcyjny) tworzy reaktancję indukcyjną, która jest stała i niezmienna. Bateria kondensatorów tworzy reaktancję pojemnościową, którą można sterować poprzez przłączanie stopni za pomocą wyłączników lub regulatorów. Dławik pracuje pasywnie (bez elektroniki), bateria wymaga sterownika. W systemach hybrydowych oba elementy współpracują dla osiągnięcia najbardziej efektywnej kompensacji.
Tak, dławik może pracować indywidualnie, zapewniając stałą kompensację ~3 kVar mocy biernej pojemnościowej. Jednak dla zmiennego obciążenia (np. ciągu dobowym lub sezonowo) rekomenduje się uzupełnienie o baterie kondensatorów z regulatorem automatycznym, które dostosowują poziom kompensacji do aktualnych potrzeb obiektu.
Tak, montaż dławika wymaga przerwania zasilania głównego oraz przetestowania bezpieczeństwa (brak napięcia na zaciski). Rekomendujemy przeprowadzenie montażu i testów przez licencjonowanego elektrika. Po włączeniu wyłącznika głównego dławik rozpoczyna pracę natychmiast.
Oszczędności zależą od opłaty za moc bierną u Twojego operatora sieciowego (zazwyczaj 0,50–1,50 zł/kVar/dzień). Przy średniej stawce 1 zł/kVar/dzień i kompensacji 3 kVar stała, oszczędności wynoszą: 3 kVar × 1 zł/dzień × 30 dni = ~90 zł/mies. lub ~1080 zł/rok. Jednak w obiektach z wysokim poborem (zakłady produkcyjne), oszczędności mogą sięgać 2000–3000 zł/mies.
Dławik jest urządzeniem pasywnym, wymagającym minimalnej obsługi. Rekomendujemy: (1) Kontrola temperatury powierzchni co 6 miesięcy (nie powinna przekraczać 70 °C); (2) Czyszczenie z kurzu co 2–3 lata w warunkach brudnych; (3) Wizualna kontrola zaciśnięć co rok. Przy normalnych warunkach żywotność dławika to 15–20 lat.
Nie. Normy bezpieczeństwa (PN-HD 60364-5-52, IEC 60364-5-52) wymagają wyłącznika głównego i ochrony przed zwarciami (bezpiecznika lub wyłącznika automatycznego). Rekomendujemy: wyłącznik główny 4P 25A z wyzwalaczem różnicowoprądowym (RCD) 300 mA dla grupy obwodów kompensacyjnych. Montaż bez ochrony stanowi zagrożenie pożarowe i narusza przepisy.
Dławik pracuje w zakresie napięcia 360–440V (±10% od 400V). Jeśli napięcie jest poza tym zakresem, wydajność kompensacji spada (moc reaktywna zmienia się proporcjonalnie do kwadratu napięcia). Zmiany napięcia są normalne (±5%), jednak w przypadku większych fluktuacji zalecamy uzupełnienie systemu regulatorem napięcia (AVR) lub kompensatorem statycznym (SVG).
Dławik INK 3-3-400 wykorzystuje izolację klasy F (do +155 °C), wykonaną z lakieru poliuretanowego i papieru parafinowego. Papier izolacyjny minimalizuje efekt nasycenia i zwiększa niezawodność w warunkach przejmijących (wilgotność do 95%). Klasa F pozwala na ciągłe obciążenie termiczne bez znaczącego skrócenia żywotności urządzenia.
Nasze Wsparcie Serwisowe
Analiza Potrzeb & Dobór Systemu
Pomoc przed zakupem:
- Analiza rachunków za energię i określenie mocy biernej pojemnościowej
- Projekt wstępny systemu kompensacji (bez dodatkowych kosztów)
- Symulacja ROI na podstawie wyliczonych oszczędności
- Wycena finansowa i dostępne warianty finansowania
Konfiguracja & Integracja
Obsługa techniczna montażu:
- Konsultacja z autoryzowanym elektrykiem w terenie
- Integracja z istniejącym systemem elektroenergetycznym
- Testy funkcjonalne i pomiary mocy biernej po montażu
- Dokumentacja fotograficzna instalacji
Pomoc Techniczna & Obsługa
Wsparcie po sprzedaży:
- Konsultacje telefoniczne i mailowe od inż. Marczewskiego (13 lat doświadczenia)
- Diagnostyka problemów z kompensacją na podstawie danych z systemu
- Rekomendacje dotyczące rozbudowy lub modernizacji systemu
- Dostęp do bazy artykułów technicznych na blogu solarne.info
Gwarancja & Serwis Pogwarancyjny
Ochrona inwestycji:
- Pełna gwarancja producenta INDUCTO na 24 miesiące
- Rozszerzona ochrona do 5 lat (opcjonalnie za 150 zł)
- Serwis naprawczy w warunkach pogwarancyjnych (dostęp do części zamiennych)
- Transport zwracanych urządzeń do producenta i z powrotem
