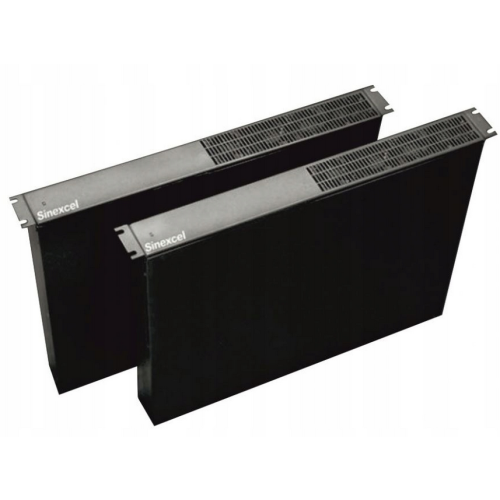

Kompensator mocy biernej ASVG 10kvar Sinexcel 3-faz
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 25,00 zł
Stan produktu: Nowy
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (1)

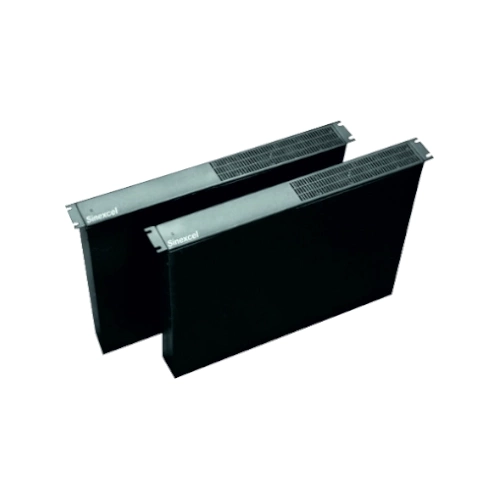

Sinexcel ASVG 10 kvar
Aktywny Kompensator Mocy Biernej | 10 kvar | 3×400 V | SVG / ASVG | Montaż naścienny lub rack
Eliminuje opłaty za energię bierną w instalacjach PV i przemysłowych — czas odpowiedzi poniżej 15 ms, technologia IGBT 3-poziomowa, kompensacja bezstopniowa indukcyjnej i pojemnościowej niezależnie na każdej fazie.
O produkcie
Sinexcel ASVG 10 kvar to aktywny kompensator mocy biernej (Active Static VAR Generator) klasy przemysłowej, przeznaczony do instalacji trójfazowych 3×400 V o mocy do 200 kW — w tym do systemów fotowoltaicznych on-grid, budynków komercyjnych i obiektów przemysłowych. Urządzenie eliminuje obciążenie energią bierną pojemnościową i indukcyjną przy pomocy jednego modułu, bez kondensatorów i ryzyka rezonansu.
ASVG działa na zasadzie ciągłego pomiaru prądu obciążenia poprzez zewnętrzny przekładnik prądowy (CT), analizy zawartości mocy biernej przez wewnętrzny procesor DSP oraz generowania prądu kompensacyjnego przez mostki IGBT. Cały cykl odbywa się w czasie poniżej 15 ms — co oznacza pełną stabilizację cos(φ) nawet przy dynamicznych skokach obciążenia, np. przy załączaniu silników, sprężarek lub agregatów chłodniczych.
Wyróżnikiem wariantu ASVG (w stosunku do bazowego SVG) jest dodatkowa filtracja harmonicznych prądu rzedów H3, H5, H7, H9, H11 i H13 — z przeznaczeniem 50% pojemności modułu na kompensację mocy biernej, a 50% na filtrację harmonicznych. Dzięki temu jeden moduł ASVG 10 kvar zastępuje zarówno kondensatorową baterię kompensacyjną jak i oddzielny filtr aktywny AHF w większości instalacji do 200 kW.
Czas odpowiedzi <15 ms
Pełna kompensacja mocy biernej w mniej niż 15 milisekund od wystąpienia zmiany obciążenia — bez opóźnień mechanicznych, bez kondensatorów.
Kompensacja bezstopniowa
Regulacja ciągła od 0,1 kvar — dokładna, bez skoków, bez ryzyka przekompensowania lub rezonansu, niezależnie na każdej fazie.
Filtracja harmonicznych (ASVG)
Wariant ASVG eliminuje harmoniczne H3–H13 jednocześnie z kompensacją mocy biernej — jeden moduł zamiast dwóch urządzeń.
Rozbudowa modułowa
Do 8 modułów można połączyć równolegle bez dodatkowego okablowania. Zwiększenie mocy kompensacji bez wymiany urządzenia bazowego.
⭐ Opinia Eksperta
Specjalista ds. Jakości Energii i Kompensacji Mocy Biernej | 10 lat doświadczenia w instalacjach PV i przemysłowych
"Sinexcel ASVG 10 kvar to solidny, sprawdzony moduł klasy przemysłowej. Trzy aspekty, które doceniam w praktyce: (1) Czas reakcji poniżej 15 ms — w systemach PV z falownikami sieciowymi, energia bierna pojemnościowa występuje impulsowo przy załączaniu; SVG reaguje szybciej niż jakikolwiek układ kondensatorowy. (2) Kompensacja niezależna na każdej fazie — w instalacjach trójfazowych z nierównym rozkładem obciążeń to kluczowa cecha, eliminująca kary za niebalans. (3) Brak kondensatorów — zero ryzyka rezonansu z indukcyjnością transformatora, co było częstym problemem z klasyczną kompensacją."
"W naszych realizacjach w obiektach handlowych i produkcyjnych do 150 kW, ASVG 10 kvar redukuje kary za energię bierną do zera w ciągu pierwszego miesiąca pracy. Wymaga prawidłowej instalacji przekładnika CT — błędny dobór klasy CT (należy użyć klasy 0,2s lub 0,5s) prowadzi do niedokładnej kompensacji. Zalecam zawsze weryfikację specyfikacji CT przed uruchomieniem."
Podsumowanie: Dobry wybór dla instalatorów PV i elektryków poszukujących niezawodnego, certyfikowanego rozwiązania klasy przemysłowej. Sinexcel to sprawdzony producent z globalnym portfolio — nie chiński no-name.
Ocena: 4,5/5 ⭐
Dla Kogo Jest Sinexcel ASVG 10 kvar?
Instalacje Fotowoltaiczne On-Grid
Idealne, jeśli: Posiadasz falownik sieciowy, na rachunku widnieje "Energia bierna pojemnościowa" lub "Energia bierna indukcyjna". Moc instalacji PV 5–50 kW.
Przykład: Instalacja PV 30 kWp w firmie produkcyjnej: kara za energię bierną 400–800 zł/miesiąc. Po montażu ASVG 10 kvar → kara = 0. Zwrot inwestycji w 12–18 miesięcy.
Obiekty Przemysłowe do 200 kW
Idealne, jeśli: Zakład z silnikami elektrycznymi, sprężarkami, napędami VFD lub oświetleniem LED — generatory mocy biernej indukcyjnej i pojemnościowej.
Przykład: Warsztat 100 kW ze spawarkami i wentylatorami: cos(φ) = 0,75 → po ASVG → cos(φ) = 0,99, oszczędność ~1 000–2 500 zł/rok na taryfie.
Budynki Handlowe i Biurowe
Idealne, jeśli: Centrum handlowe, biurowiec lub hotel z klimatyzacją VRF, windami lub dużą liczbą zasilaczy UPS — typowe źrodła mocy biernej.
Przykład: Biurowiec 2 000 m²: kara za energię bierną 200–500 zł/miesiąc → ASVG 10 kvar eliminuje kary i poprawia stabilność napięcia.
Instalatorzy i Firmy Elektryczne
Idealne, jeśli: Projektujesz lub realizujesz instalacje elektryczne, systemy PV lub modernizacje układów pomiarowych — ASVG Sinexcel to gotowy, certyfikowany moduł.
Przykład: Firma instalacyjna: 5–10 obiektów rocznie z problemem mocy biernej = powtarzalny produkt, prosty montaż, łatwa parametryzacja przez HMI 4,3".
Rolnicy i Agroprzemysł
Idealne, jeśli: Gospodarstwo z instalacją PV, suszarniami, pompą ciepła lub młocarniami — trudne, zmienne obciążenia z niskim cos(φ).
Przykład: Ferma drobiarska z systemem wentylacji 20 kW: kara za energię bierną 300 zł/miesiąc → ASVG redukuje do 0, zwrot w ok. 2,5 roku.
Rozbudowa Istniejących Układów
Idealne, jeśli: Posiadasz stary układ kondensatorowy, który generuje rezonans lub nie nadąża za zmianami obciążenia — ASVG jako upgrade bez wymiany szafy.
Przykład: Zastąpienie baterii kondensatorów 10 kvar przez ASVG 10 kvar: ta sama pojemność szafy, lepsza dokładność, brak ryzyka rezonansu, rozbudowa do 80 kvar (8 modułów).
NIE Polecamy Jeśli:
Nie będzie optymalnym wyborem, jeśli:
- Twoja instalacja jest 1-fazowa 230 V (ASVG to urządzenie wyłącznie 3-fazowe)
- Moc instalacji przekracza 80–100 kW — należy rozważyć warianty 20–30 kvar lub konfiguracje wielomodułowe
- Szukasz pasywnej kompensacji (kondensatorowej) za niższą cenę i bez wymagań dokładności
- Brak dostępu do instalatora z doświadczeniem w jakości energii (parametryzacja CT i HMI wymaga wiedzy)
Jak działa aktywna kompensacja SVG/ASVG?
Tradycyjna kompensacja kondensatorowa działa skokowo — załącza lub odłącza paczki kondensatorów, co prowadzi do przekompensowania i rezonansu, szczególnie w instalacjach z falownikami PV. Sinexcel ASVG działa całkowicie inaczej: zewnętrzny przekładnik CT mierzy prąd obciążenia w czasie rzeczywistym. DSP analizuje składową bierną prądu. Mostek IGBT generuje prąd kompensacyjny dokładnie równy i odwrotny do mocy biernej obciążenia — efekt: cos(φ) = 0,99 w mniej niż 15 ms.
Tryby pracy ASVG: Kompensacja indukcyjna (typowo: silniki, transformatory), kompensacja pojemnościowa (typowo: instalacje PV, kable YKY, zasilacze), balansowanie faz (wyrównywanie niesymetrii międzyfazowej) oraz filtracja harmonicznych H3–H13 (50% pojemności modułu). Inteligentna priorytetyzacja: ASVG automatycznie rozkłada dostępną moc między kompensację bierną a filtrację harmonicznych według ustawień operatora lub automatycznie wg algorytmu DSP.
Ochrony wbudowane: Zabezpieczenie przepięciowe i napięciowe, ochrona zwarciowa, zabezpieczenie termiczne IGBT, ochrona przed przeciążeniem, detekcja błędnej kolejności faz, ochrona przed asymetrią napięcia. HMI 4,3" przechowuje log 500 zdarzeń — prostą diagnostykę bez zewnętrznych narzędzi.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Dane Ogólne | |
| Model | Sinexcel ASVG-10 (SVG-010 series) |
| Typ | Aktywny statyczny generator var (A-SVG / Static VAR Generator) |
| Wariant | ASVG (kompensacja bierna + filtracja harmonicznych) / SVG (tylko kompensacja bierna) |
| Producent | Sinexcel Electric Co., Ltd. (Chiny / dystrybucja globalna) |
| Przeznaczenie | Instalacje 3-fazowe przemysłowe, handlowe, systemy PV on-grid do 200 kW |
| Certyfikacja | CE, IEC 61000, JG/T 417-2013 |
| Parametry Elektryczne | |
| Moc kompensacji reaktywnej | 10 kvar (bezstopniowo od 0,1 kvar) |
| Napięcie znamionowe sieci | 3×400 V (228 V – 456 V zakres roboczy) |
| Częstotliwość znamionowa | 50 Hz / 60 Hz (autodetekcja, zakres 45–62 Hz) |
| Schemat połączeń | 3P3W (3 fazy bez przewodu neutralnego) / 3P4W (z przewodem neutralnym) |
| Prąd znamionowy | ~14,4 A (10 kvar / 400 V) |
| Prąd szczytowy | 1,5× prądu znamionowego (chwilowo) |
| Napięcie DC szyny pośredniej | ~700 V DC (wewnętrzna magistrala IGBT) |
| Wydajność i Jakość | |
| Sprawność (peak) | ≥ 97% (98,5% dla wariantu PRO) |
| Współczynnik mocy po kompensacji | cos(φ) = 0,99 |
| Czas odpowiedzi pełnej mocy | < 15 ms |
| THDi po kompensacji (ASVG) | < 5% (przy pracy jako AHF) |
| Harmoniczne filtrowane (ASVG) | H3, H5, H7, H9, H11, H13 (do 50% mocy modułu) |
| Dokładność kompensacji | Bezstopniowa (krok 0,1 kvar), bez skoków |
| Kompensacja niezależna per faza | Tak — każda faza kompensowana oddzielnie |
| Balansowanie faz | Tak (funkcja symetryzacji obciążenia) |
| Regulacja napięcia | Tak (Voltage Support / VAR mode) |
| Topologia i Sterowanie | |
| Topologia inwertera | 3-poziomowa (3-level IGBT), częstotliwość przełączeń do 20 kHz |
| Procesor sterujący | DSP + CPLD (32-bit, przetwarzanie cyfrowe) |
| Pomiar prądu obciążenia | Zewnętrzny przekładnik prądowy CT (klasa 0,2s lub 0,5s, np. Sinexcel CT1 100/5A) |
| Algorytm kompensacji | Analiza FFT + generowanie prądu kompensacyjnego w czasie rzeczywistym |
| Tryby pracy | Kompensacja Q, Balansowanie faz, Filtracja harmonicznych, Regulacja V, tryby kombinowane (np. Q+B) |
| Interfejs i Komunikacja | |
| Panel HMI | Kolorowy dotykowy 4,3" (standard) lub 7" (opcja z rejestracją USB) |
| Opcja WiFi | Tak (moduł WiFi — monitoring zdalny) |
| Interfejsy komunikacyjne | RS485, Modbus RTU (opcja) |
| Rejestr zdarzeń | Do 500 logów (HMI wbudowana pamięć) |
| Podgląd parametrów HMI | Moc czynna/bierna/pozorna, cos(φ), RMS napięć i prądów, THDi, THDu, widmo harmonicznych, temperatura IGBT |
| Eksport danych | USB (dla panelu 7") — zapis danych rejestrowanych |
| Rozbudowa i Instalacja | |
| Montaż | Naścienny (wall-mount) lub rack-mounted (19") |
| Równoległe łączenie modułów | Tak — do 8 modułów (łączna moc 80 kvar dla 8× ASVG-10) |
| Skalowanie bez dodatkowego okablowania | Tak (wtyczkowa budowa modułowa, plug-and-play) |
| Sposób podłączenia | Szyna magistralna (busbar) lub kabel — do szafy sterowniczej |
| Warunki Pracy | |
| Temperatura pracy | -10°C do +50°C |
| Temperatura składowania | -40°C do +70°C |
| Wilgotność względna | 5–95% (bez kondensacji) |
| Wysokość n.p.m. | Do 1 500 m (powyżej derating 1% / 100 m) |
| Ochrona IP | IP20 (montaż w szafie elektrycznej) |
| Chłodzenie | Wymuszone (wentylator) + naturalne |
| Hałas | < 56 dB (przy nominalnym obciążeniu) |
| Parametry Fizyczne | |
| Format montażowy | Wall-mount: 500×550×190 mm (W×D×H) | Rack: 500×190×550 mm |
| Masa | ~12–15 kg (w zależności od wariantu) |
| Zabezpieczenia | |
| Przepięciowe / napięciowe | Tak (automatyczne odłączenie) |
| Zwarciowe | Tak (wewnętrzne) |
| Termiczne IGBT | Tak (over-temperature protection) |
| Przeciążeniowe | Tak (do 1,5× In chwilowo) |
| Błędna kolejność faz | Tak (detekcja i blokada) |
| Asymetria napięcia | Tak (detekcja) |
| Ochrona mostka IGBT | Tak (inverter bridge inverse protection) |
Zastosowania
Produkty Komplementarne z Oferty solarne.info
Sinexcel ASVG 10 kvar wymaga zewnętrznego przekładnika prądowego CT oraz może współpracować z aktualną instalacją PV. Poniżej produkty komplementarne dostępne w naszym sklepie:
Przekładnik prądowy dedykowany do SVG/ASVG
Wymagany do prawidłowej pracy kompensatora
→ Zobacz produkt
Inne moce: 20 kvar, 30 kvar i większe
Dobór do większych instalacji
→ Przeglądaj kategorię
Falowniki sieciowe generujące energię bierną pojemnościową
Typowe zastosowanie kompensatora SVG
→ Przeglądaj falowniki
Pasywna kompensacja 1-fazowa 230 V
Alternatywa dla małych instalacji jednofazowych
→ Zobacz produkt
Falowniki 3-fazowe wymagające kompensacji
Zastosowanie w dużych systemach hybrydowych
→ Przeglądaj inwertery
Ważne: Do uruchomienia ASVG niezbędny jest przekładnik prądowy CT klasy 0,2s lub 0,5s o stosownym zakresie pradu. Sinexcel CT1 100/5A jest dedykowanym przekładnikiem dla tego urządzenia — zamów razem z kompensatorem.
Jak dobrać kompensator do swojej instalacji?
- Sprawdź rachunek za prąd: Jeśli widnieje pozycja "Energia bierna pojemnościowa" lub "Energia bierna indukcyjna" — potrzebujesz kompensatora. Wartość kvar odczytasz ze wskazania licznika lub raportu operatora.
- Zmierz moc bierną: Analizatorem jakości energii lub z danych licznika Smart Meter. Dla instalacji PV typowo: moc bierna pojemnościowa = 10–30% mocy zainstalowanej falownika. Dla ASVG 10 kvar: obsługuje instalacje do ~50–70 kW PV.
- Dobierz CT: Przekładnik CT musi mieć klasę dokładności 0,2s lub 0,5s i zakres pradu minimum 110% prądu znamionowego instalacji. Sinexcel CT1 100/5A jest zalecaną opcją dla ASVG 10 kvar.
- Rozważ skalowanie: Jeśli moc bierna instalacji przekracza 10 kvar, ASVG obsługuje do 8 modułów równolegle (80 kvar). Można zacząć od jednego modułu i rozbudowywać bez wymiany szafy.
- Zaplanuj montaż: ASVG montuje się w szafie sterowniczej (IP20). Wymaga miejsca w szafie — format wall-mount lub rack 19". Przed zamówieniem sprawdź dostępne miejsce w rozdzielnicy.
Najczęściej Zadawane Pytania (FAQ)
Dowiedz się więcej na naszym blogu
Chcesz wiedzieć więcej o kompensacji mocy biernej, taryfach za energię bierną w 2025–2026 i kalkulatorze ROI? Przeczytaj nasze artykuły na blogu solarne.info.
Przejdź do bloga solarne.info🔧 Wsparcie Serwisowe i Obsługa Klienta
Oferujemy profesjonalną obsługę przed, podczas i po zakupie. Pomoc w doborze kompensatora, konfiguracji parametrów CT i HMI, obsłudze gwarancyjnej i wsparciu technicznym. Skontaktuj się z nami — pierwsza konsultacja jest bezpłatna.
Dobór Kompensatora (Pre-Sale)
Pomoc przed zakupem:
- Analiza rachunku za prąd (identyfikacja kary za energię bierną)
- Dobór mocy kompensatora (kvar) do Twojej instalacji
- Rekomendacja wariantu SVG vs ASVG (z filtracją harmonicznych lub bez)
- Dobór przekładnika CT — klasa, zakres, model
Konfiguracja Parametrów
Prawidłowe ustawienie HMI:
- Ustawienie trybu pracy (Q, Balansowanie, AHF, tryby kombinowane)
- Konfiguracja przekierowania CT (stosunek, kierunek pomiaru)
- Ustawienie docelowego cos(φ) i priorytetów kompensacji
- Test i weryfikacja po uruchomieniu (odczyt parametrów z HMI)
Rozbudowa Układu
Skalowanie kompensacji:
- Dobór liczby modułów do rozbudowy (do 8 modułów równolegle)
- Projekt szafy elektrycznej z modułami ASVG
- Dobór zabezpieczeń dla układu wielomodułowego
- Integracja z istniejącą rozdzielnicą i układem pomiarowym
Pomoc Techniczna (Post-Sale)
Wsparcie po zakupie:
- Email: [email protected] (odpowiedź w 24h)
- Telefon: 22 299 23 26 (pon-pt 9–17, śr-cz 9–18)
- Pomoc w interpretacji logów zdarzeń z HMI
- Porady techniczne przez telefon lub email
Umów się na Bezpłatną Konsultację
Nie wiesz, czy ASVG 10 kvar pasuje do Twojej instalacji?
Wyślij do nas zdjęcie rachunku za prąd lub wskaź moc instalacji — dobierzemy odpowiedni moduł i CT bezpłatnie.
📞 +48 22 299 23 26
📧 [email protected]
📍 Marki, Mazovia | solarne.info
Godziny obsługi: pon-pt 9:00–17:00, śr-cz 9:00–18:00
Wyślij Zapytanie (Email)Zainteresowany Sinexcel ASVG 10 kvar?
Wyeliminuj kary za energię bierną i popraw jakość energii w swojej instalacji. Skontaktuj się z nami — dobierzemy odpowiedni moduł i przekładnik CT, odpowiemy na pytania techniczne i pomożemy skonfigurować urządzenie po dostawie.
📧 Wyślij Zapytanie OfertoweKOMPUTERY SONET S.C.
📞 Telefon: 22 299 23 26
📧 Email: [email protected]
📍 Marki, woj. Mazowieckie | solarne.info
Informacje handlowe
Dość drogi, ale zaleta żę jest mały i łatwo zmieścić. Swoje robi
Dokładamy wszelkich starań, by opinie pochodziły od klientów, którzy używali produktu lub go nabyli. Opinie są zbierane, weryfikowane i publikowane zgodnie z zasadami opisanymi w regulaminie sklepu.
Tylko zarejestrowani klienci mogą pisać recenzje do produktów. Jeżeli posiadasz konto w naszym sklepie zaloguj się na nie, jeżeli nie załóż bezpłatne konto i napisz recenzję.
Przekładnik prądowy Sinexcel CT1 100A/5A kl. 0,2s 2E04
Dławik kompensacyjny 0,5kvar 1-faz 230V INK 1-0,5-230 INDUCTO
