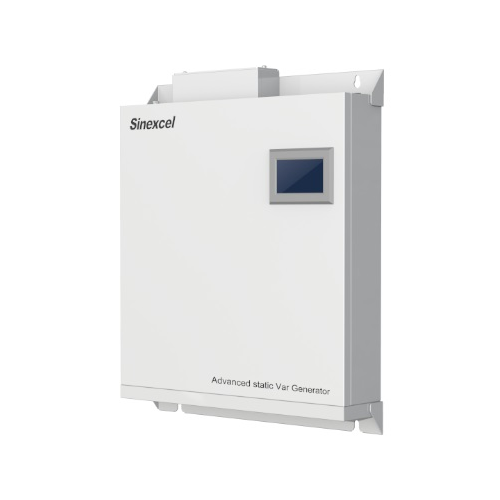

Kompensator mocy biernej ASVG 75kVar Sinexcel Ultra 3-faz
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 200,00 zł
Stan produktu: Nowy
- Opis produktu
- Do pobrania (2)
- Recenzje produktu (0)
Sinexcel Ultra ASVG 75kVar
Aktywny Kompensator Mocy Biernej SVG | 75 kVar | 3-fazowy | SiC MOSFET | <15ms
Dynamiczna kompensacja mocy biernej pojemnościowej i indukcyjnej w czasie rzeczywistym — technologia SiC nowej generacji, sprawność >99%, natychmiastowa eliminacja kar za tgφ w instalacjach PV, przemysłowych i komercyjnych do ok. 300 kW.
O produkcie
Sinexcel Ultra ASVG 75kVar to aktywny kompensator mocy biernej (Advanced Static Var Generator) trzeciej generacji, wyposażony w tranzystory SiC MOSFET (węglik krzemu) zamiast tradycyjnych IGBT. Urządzenie mierzy prąd obciążenia w czasie rzeczywistym za pomocą zewnętrznych przekładników prądowych (CT), analizuje zawartość mocy biernej pojemnościowej i indukcyjnej, a następnie przez przetwornik PWM wstrzykuje do sieci kompensacyjny prąd reaktancyjny — precyzyjnie i natychmiast, bez elementów mechanicznych. Wynik to utrzymanie współczynnika mocy cosφ na poziomie bliskim 1,00 przez cały czas pracy instalacji.
Model o mocy 75 kVar przeznaczony jest do instalacji trójfazowych 400V (zakres pracy 228–456V) o mocach do ok. 300 kW. Sprawdza się wszędzie tam, gdzie pojawiają się opłaty za „energię bierną pojemnościową" na rachunku za prąd — przede wszystkim w instalacjach fotowoltaicznych (falowniki generują moc bierną pojemnościową), zakładach z napędami falownikowymi, oświetleniem LED, silnikami elektrycznymi oraz innych obiektach z nieliniowymi odbiornikami. Urządzenie jednomodułowe można łączyć równolegle w celu uzyskania wyższych mocy kompensacji.
Wyróżnikiem serii Ultra jest zastosowanie technologii SiC MOSFET — elementów o znacznie wyższej częstotliwości przełączeń (do 95 kHz), niższej rezystancji przewodzenia i lepszym przewodnictwie cieplnym względem klasycznych IGBT. Efektem jest sprawność własna przekraczająca 99%, mniejsza generacja ciepła (co obniża wymagania wentylacyjne) oraz kompaktowa obudowa o wymiarach 500×520×100 mm — kilkukrotnie mniejsza niż klasyczne kompensatory tyrystorowe TSC przy tej samej mocy.
Technologia SiC MOSFET
Tranzystory węglikowe (SiC) pracują przy częstotliwościach do 95 kHz, co zapewnia precyzję kompensacji niedostępną dla klasycznych IGBT. Sprawność własna >99% — mniejsze straty własne = niższy koszt eksploatacji.
Czas odpowiedzi <15 ms
Pełna kompensacja następuje w czasie krótszym niż 15 ms, a wstępna reakcja w mniej niż 50 µs. Żaden kondensator statyczny ani tyrystorowy bank nie osiąga takiej dynamiki — kompensator reaguje przed naliczeniem kary.
Dedykowany do instalacji PV
Falowniki fotowoltaiczne generują moc bierną pojemnościową — coraz częstszą pozycję na rachunkach za prąd. ASVG 75kVar eliminuje tę składową w czasie rzeczywistym, niezależnie od zmienności produkcji PV.
Kompaktowa obudowa
500×520×100 mm, ok. 27 kg — jednostka montowana na szynie rack lub ścianie, bez potrzeby oddzielnej szafki kablowej. Możliwość instalacji do 8 modułów w jednej szafie, skalowanie bez dodatkowego okablowania CT.
⭐ Opinia Eksperta
Specjalista ds. Jakości Energii i Kompensacji Mocy Biernej | 14 lat doświadczenia
"Sinexcel Ultra ASVG 75kVar to jedno z najlepszych aktywnych rozwiązań SVG dostępnych na rynku polskim w tym przedziale mocy. Trzy rzeczy, które mnie imponują: (1) Technologia SiC — to nie jest marketingowy chwyt. W praktyce oznacza sprawność własną >99%, dzięki czemu kompensator nie generuje znaczących strat cieplnych, a szafa elektryczna nie wymaga drogiego systemu klimatyzacji; (2) Czas odpowiedzi <15 ms — przy dynamicznie zmieniających się falownikach PV (chmury, starty, zatrzymania) klasyczny kompensator kondensatorowy TSC byłby zbyt wolny. Ultra SVG nadąża w każdych warunkach; (3) Obsługa obu składowych — pojemnościowej i indukcyjnej jednocześnie, co jest kluczowe w obiektach z mieszanymi odbiornikami (PV + silniki + LED)."
"W obiektach, w których instalowałem Sinexcel Ultra, zwrot z inwestycji przy taryfie z opłatą za tgφ >0,4 wynosił 18–36 miesięcy w zależności od faktury. Jedno zastrzeżenie: ASVG wymaga prawidłowego doboru i instalacji CT (przekładniki prądowe) — błąd na etapie montażu (zły kierunek, nieprawidłowy ratio) skutkuje kompensacją w złą stronę lub brakiem kompensacji. Zawsze angażuj elektryka z doświadczeniem w jakości energii."
Podsumowanie: Dla obiektów 100–300 kW z instalacją PV lub silnikami AC, gdzie widnieje pozycja „energia bierna" na rachunku — to urządzenie zwróci się szybciej niż większość inwestycji w OZE. Polecam jako standard w nowych instalacjach fotowoltaicznych od 50 kW wzwyż.
Ocena: 4,5/5 ⭐
Dla Kogo Jest Sinexcel Ultra ASVG 75kVar?
Instalacje fotowoltaiczne od 50 kW
Idealne, jeśli: Masz instalację PV on-grid i na rachunku widnieje pozycja „energia bierna pojemnościowa" lub kara za tgφ. Falowniki PV generują moc bierną pojemnościową nawet przy nocnym trybie czuwania.
Przykład: Zakład z instalacją 150 kWp: ASVG 75kVar eliminuje opłatę za energię bierną ~3 000–8 000 PLN/rok. ROI: ok. 3–5 lat.
Zakłady produkcyjne i przemysł
Idealne, jeśli: Posiadasz silniki elektryczne AC, napędy VFD, sprężarki — wszystkie generują moc bierną indukcyjną. ASVG koryguje współczynnik mocy i eliminuje kary za tgφ>0,4.
Przykład: Fabryka 200 kW z 5 silnikami 3-faz.: ASVG 75kVar przywraca cosφ do 0,99 → oszczędność ~5–12k PLN/rok na rachunku za energię bierną.
Biurowce i centra handlowe
Idealne, jeśli: Duży obiekt komercyjny z klimatyzacją, windami, oświetleniem LED w dużej ilości i systemem UPS. Mieszane odbiorniki generują zarówno moc bierną indukcyjną, jak i pojemnościową.
Przykład: Centrum handlowe 5000 m²: wentylatory, klimatyzacja, oświetlenie LED — kompensator SVG utrzymuje cosφ=1 i usuwa opłaty za energię bierną z faktury OSD.
Warsztaty z napędami VFD
Idealne, jeśli: Zakład z falownikowymi napędami silnikowymi (tokarki CNC, frezarki, prasy). Napędy VFD generują zarówno harmoniczne, jak i moc bierną — ASVG kompensuje składową reaktancyjną.
Przykład: Zakład z 10 napędami VFD łącznie 120 kW: ASVG 75kVar + ewentualnie AHF (filtr harmonicznych) to kompleksowe rozwiązanie jakości energii.
Duże instalacje rolnicze
Idealne, jeśli: Ferma z pompami, systemami wentylacji, chłodniami i instalacją PV. Opłaty za energię bierną w taryfach rolniczych B mogą sięgać kilku tysięcy złotych rocznie.
Przykład: Ferma drobiu 150 kW z instalacją 80 kWp PV: ASVG usuwa zarówno pojemnościową składową PV, jak i indukcyjną wentylatorów.
Instalatorzy i integratorzy systemów elektrycznych
Idealne, jeśli: Projektujesz instalacje elektryczne dla klientów z taryfą B lub C z opłatą za tgφ. ASVG 75kVar jako standardowy element pakietu PV>50kW + kompensacja.
Przykład: Firma instalacyjna: każde PV powyżej 50 kW realizowane z kompensatorem ASVG jako standard — oszczędność klienta widoczna już na pierwszej fakturze po uruchomieniu.
NIE polecamy, jeśli:
- Taryfa jednofazowa lub moc przyłącza <30 kW (zbyt mała instalacja)
- Brak pozycji za energię bierną na fakturze OSD (brak problemu = brak ROI)
- Sieć zasilająca THDu >15% — skontaktuj się najpierw z filtrem harmonicznych AHF
- Brak wykwalifikowanego elektryka do prawidłowej instalacji CT
Dlaczego Opłata za Energię Bierną Pojemnościową Rośnie i Jak Ją Wyeliminować
Taryfy dystrybucyjne OSD (Operatorów Systemów Dystrybucyjnych) w Polsce, zgodnie z taryfami zatwierdzonymi przez URE, nakładają opłatę za energię bierną, gdy współczynnik tgφ przekracza 0,4 (cosφ 1 — typowe dla instalacji PV). Wzrost liczby falowników fotowoltaicznych w sieci sprawia, że coraz więcej przedsiębiorstw nagle widzi na rachunku za prąd pozycję „energia bierna pojemnościowa" — mimo że przed instalacją PV jej nie było. Aktywny kompensator SVG jest jedynym urządzeniem, które koryguje obie składowe — indukcyjną i pojemnościową — dynamicznie i bez elementów mechanicznych.
Sinexcel Ultra ASVG 75kVar mierzy prąd w sieci w czasie rzeczywistym przez przekładniki CT, analizuje go algorytmem FFT w procesorze DSP i przez przetwornik PWM sterowany tranzystorami SiC wstrzykuje dokładnie taki prąd kompensacyjny, który eliminuje składową reaktancyjną. Pełna reakcja następuje w czasie krótszym niż 15 ms — znacznie szybciej niż jakikolwiek mechaniczny lub tyrystorowy system przełączający kondensatory. System obsługuje jednocześnie: kompensację mocy biernej pojemnościowej (PV, kondensatory), kompensację mocy biernej indukcyjnej (silniki, transformatory), wyrównywanie asymetrii fazowej (three-phase balancing) oraz regulację napięcia.
Ochrony wbudowane w ASVG 75kVar obejmują: zabezpieczenie nadnapięciowe i podnapięciowe, ochronę przed mostkiem zwrotnym inwertera, ochronę przed nadkompensacją, monitoring wewnętrzny temperatury oraz blokadę przy zbyt wysokim THDu napięcia zasilającego. Komunikacja RS485 i Ethernet (Modbus RTU / TCP/IP) umożliwia integrację z systemami SCADA, BMS i monitoringiem obiektu.
Specyfikacja Techniczna Sinexcel Ultra ASVG 75kVar
| Parametr | Wartość |
|---|---|
| Dane Ogólne | |
| Model | Sinexcel Ultra ASVG 75kVar |
| Seria | Ultra Series ASVG / SVG (Active Static Var Generator) |
| Typ | Aktywny kompensator mocy biernej (SVG), 3-fazowy |
| Technologia kluczowa | SiC MOSFET (Silicon Carbide) — 3. generacja |
| Zastosowanie | Kompensacja mocy biernej pojemnościowej i indukcyjnej, wyrównywanie asymetrii faz, regulacja napięcia |
| Producent | Sinexcel Electric Co., Ltd. (Shenzhen, Chiny; notowany na giełdzie 300693.SZ) |
| Certyfikaty | CE (400V), IEC 61000, IEEE 519 |
| Parametry Elektryczne | |
| Moc kompensacji | 75 kVar (3-fazowy) |
| Napięcie znamionowe | 400V (zakres pracy: 228V–456V, tj. -40% / +20%) |
| Układ sieci | 3-fazowy 3-przewodowy (3P3W) lub 3-fazowy 4-przewodowy (3P4W) — ten sam moduł |
| Częstotliwość znamionowa | 50/60 Hz (auto-sensing, zakres: 45–62,5 Hz) |
| Docelowy współczynnik mocy | Regulowany od -1 do +1 (pojemnościowy i indukcyjny) |
| Sprawność własna | >99% (SiC MOSFET) |
| Częstotliwość przełączeń | Średnio 40 kHz, maks. do 95 kHz |
| Parametry Dynamiczne | |
| Wstępny czas odpowiedzi | <50 µs |
| Pełny czas odpowiedzi | <15 ms |
| Algorytm sterowania | FFT, inteligentny FFT, chwilowa moc bierna (instantaneous reactive power) |
| Dokładność kompensacji | tgφ = 0 (cosφ = 1,00) po pełnej kompensacji |
| Funkcje Kompensacji | |
| Kompensacja mocy biernej pojemnościowej | Tak (niezbędne dla instalacji PV) |
| Kompensacja mocy biernej indukcyjnej | Tak (silniki, transformatory) |
| Wyrównywanie asymetrii fazowej | Tak (three-phase balancing) |
| Regulacja napięcia | Tak (voltage regulation) |
| Tryby pracy | 6 trybów konfigurowalnych (np. Q+B: najpierw moc bierna, potem balansowanie faz) |
| Praca po stronie obciążenia lub zasilania | Obie możliwe (CT load side / supply side) |
| Parametry Fizyczne | |
| Wymiary (W×G×H) | 500 × 520 × 100 mm |
| Waga netto | ok. 27 kg |
| Stopień ochrony | IP20 (standardowy); IP wyższe dostępne na zamówienie |
| Typ montażu | Rack-mounted (szyna 19"), wall-mounted (ścienny), cabinet (szafa) |
| Chłodzenie | Wymuszone powietrzem (wentylator) |
| Wymagany przepływ powietrza | ok. 240 CFM (dla zakresu 60–100 kVar) |
| Poziom hałasu | <65 dB (pełne obciążenie) |
| Opakowanie | Kartonowe (bez skrzyni drewnianej) — mniejsza masa transportowa |
| Warunki Pracy i Instalacji | |
| Temperatura pracy | -10°C do +40°C (możliwy derate powyżej 40°C) |
| Temperatura przechowywania | -40°C do +70°C |
| Wilgotność względna | 5–95% RH (bez kondensacji) |
| Maks. wysokość instalacji | ≤1500 m n.p.m.; powyżej 1500 m derate 1% na każde 100 m |
| THDu sieci zasilającej | Praca normalna do THDu 15%; powyżej skonsultować z Sinexcel |
| Komunikacja i Monitoring | |
| Interfejsy komunikacyjne | RS485, Ethernet (RJ45) |
| Protokoły | Modbus RTU, TCP/IP |
| Wyświetlacz modułu | Ekran HMI 4,3" (moduł) |
| Centralny monitor | HMI 7" (jeden monitor na maks. 16 modułów) |
| Wskaźniki LED | Opcja LED (model rack-mounted) |
| Skalowalność systemu | Do 8 modułów Ultra w jednej szafie; do 16 modułów na jeden 7" HMI |
| Hybrydowy montaż | Możliwe łączenie AHF (filtr harmonicznych) + SVG w jednej szafie, jeden HMI |
| Funkcje Ochrony | |
| Ochrona nadnapięciowa | Tak |
| Ochrona podnapięciowa | Tak |
| Ochrona przed mostkiem zwrotnym inwertera | Tak (inverter bridge inverse protection) |
| Ochrona przed nadkompensacją | Tak (over-compensation protection) |
| Ochrona zwarciowa | Tak |
| Ochrona temperaturowa | Tak (monitoring wewnętrzny) |
| Konserwacja modułu | Wymiana w 5 min (struktura jednomodułowa, 3 kroki, 3 części zamienne) |
| Ochrona PCBA | Specjalny żywiczny potting — odporność na korozję i pył przewodzący |
Zastosowania
Produkty Uzupełniające z Oferty solarne.info
ASVG 75kVar najlepiej działa jako element szerszego systemu zarządzania jakością energii. Poniżej produkty dostępne w naszej ofercie, które często instalowane są razem z kompensatorem:
Mniejszy moduł do instalacji do ~200 kW
Możliwość pracy równoległej z 75kVar
→ Zobacz kategorię
Pasywna kompensacja jako uzupełnienie
0,5–10 kVar, 3-fazowe
→ Zobacz produkt
3-fazowy falownik on-grid
W połączeniu z ASVG: pełna kompensacja PV
→ solarne.info
Filtracja harmonicznych niskiego rzędu
Uzupełnienie systemu ASVG
→ Zobacz produkt
12 kW, 3-faza, magazynowanie energii
Typowe zastosowanie przemysłowe
→ solarne.info
Porada: Jeśli Twoja instalacja generuje również harmoniczne (napędy VFD, UPS, ładowarki EV), rozważ połączenie ASVG + AHF (Active Harmonic Filter) Sinexcel w jednej szafie z jednym wspólnym HMI 7". Skontaktuj się z nami w celu doboru kompletnego systemu.
Jak Sprawdzić, Czy ASVG 75kVar Jest Dla Mnie?
- Sprawdź fakturę za prąd: Szukaj pozycji „energia bierna indukcyjna", „energia bierna pojemnościowa" lub „opłata za tgφ". Jeśli którakolwiek z tych pozycji przekracza 200 PLN miesięcznie, kompensator zwróci się w rozsądnym czasie.
- Oceń moc instalacji: Model 75kVar jest optymalny dla obiektów o mocy przyłącza lub instalacji PV w przedziale 50–300 kW. Dla mniejszych obiektów (20–60 kW) rozważ wariant 50kVar; dla większych możliwe równoległe podłączenie kilku modułów.
- Zidentyfikuj typ mocy biernej: Instalacja PV → dominuje moc bierna pojemnościowa. Silniki, transformatory → moc bierna indukcyjna. ASVG 75kVar obsługuje obie jednocześnie — nie potrzebujesz oddzielnych urządzeń.
- Sprawdź THDu sieci: Jeśli THDu przekracza 15% (częste przy wielu napędach VFD bez filtracji), najpierw zainstaluj filtr harmonicznych AHF. Dopiero wtedy kompensator SVG będzie pracował optymalnie.
- Zaplanuj montaż CT: ASVG wymaga zewnętrznych przekładników prądowych (CT) o przełożeniu dostosowanym do prądu instalacji. Prawidłowe umiejscowienie i kierunek CT są kluczowe dla skuteczności kompensacji — angażuj elektryka z doświadczeniem w jakości energii.
Najczęściej Zadawane Pytania (FAQ)
Sprawdź nasz artykuł o opłatach za energię bierną
Co to jest energia bierna pojemnościowa? Dlaczego pojawia się na rachunku po instalacji PV? Jak wyliczyć ROI z kompensatora? Odpowiedzi na blogu solarne.info.
Przejdź do bloga solarne.info🛠️ Wsparcie Serwisowe i Obsługa Klienta
Oferujemy profesjonalną obsługę przed, podczas i po zakupie. Dobór mocy kompensatora, analiza faktury, konfiguracja CT i parametrów — pierwsza konsultacja jest bezpłatna.
Analiza Faktury (Pre-Sale)
Pomoc przed zakupem:
- Analiza rachunku za prąd — czy i ile płacisz za tgφ?
- Obliczenie wymaganej mocy kompensatora (kVar)
- Szacunkowy ROI na podstawie Twoich danych
- Rekomendacja modelu: 50kVar, 75kVar lub system równoległy
Dobór CT i Konfiguracja
Prawidłowa instalacja to klucz skuteczności:
- Dobór przekładni CT do prądu znamionowego instalacji
- Określenie lokalizacji CT (po stronie obciążenia lub zasilania)
- Ustawienie trybów pracy (Q, Q+B, regulacja napięcia)
- Konfiguracja komunikacji RS485 / Ethernet
Dobór Systemu PV + Kompensacja
Kompleksowe podejście do instalacji PV:
- Projekt systemu PV + kompensacja mocy biernej jako całość
- Dobór falownika PV + ASVG dopasowanego do mocy
- Opcja: AHF (filtr harmonicznych) + SVG w jednej szafie
- Symulacja kosztów energii po wdrożeniu
Pomoc Techniczna (Post-Sale)
Wsparcie po zakupie:
- Email: [email protected] (odpowiedź w 24h)
- Telefon: 22 299 23 26 (pon–pt 9–17, śr–cz 9–18)
- Diagnostyka problemów, interpretacja parametrów HMI
- Obsługa reklamacji i kontakt z serwisem Sinexcel
Bezpłatna Analiza Twojej Faktury za Prąd
Wyślij nam fakturę lub zdjęcie pozycji za energię bierną — wyliczymy wymaganą moc kompensatora i szacunkowy ROI bez żadnych zobowiązań.
