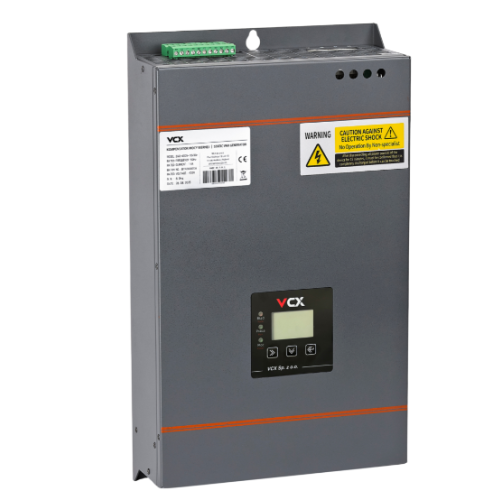

Kompensator mocy biernej SVG 3-faz 75kVar 400V VCX
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 180,00 zł
Kod producenta: SVG 400V 75KVAR
Stan produktu: Nowy
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (1)
Kompensator mocy biernej SVG 3-faz 75 kVAr 400 V VCX
75 kVAr | 400 V 3-fazowy | reakcja < 5 ms | filtracja harmonicznych 2.–50.
Aktywny, bezstopniowy kompensator mocy biernej polskiej marki VCX dla zakładów o dużym i zmiennym obciążeniu — z filtracją harmonicznych, symetryzacją faz i możliwością rozbudowy do 600 kVAr.
O kompensatorze mocy biernej SVG VCX 75 kVAr
Kompensator mocy biernej SVG 75 kVAr 400 V marki VCX to aktywne urządzenie do bezstopniowej kompensacji mocy biernej w trójfazowych sieciach niskiego napięcia. W odróżnieniu od baterii kondensatorów z załączanymi stopniami, SVG (Static Var Generator) płynnie wytwarza dokładnie tyle mocy biernej, ile w danej chwili potrzebuje instalacja — zarówno indukcyjnej (silniki, transformatory, spawarki), jak i pojemnościowej (np. falowniki PV, długie linie kablowe). Pozwala utrzymać cos φ do 0,99 i ograniczyć lub wyeliminować opłaty za energię bierną naliczane przez operatora sieci.
Sercem urządzenia jest procesor DSP, który na bieżąco analizuje prądy obciążenia mierzone przez zewnętrzne przekładniki prądowe, oraz tranzystory IGBT wstrzykujące do sieci prąd kompensacyjny. Czas reakcji poniżej 5 ms pozwala nadążyć za gwałtownymi zmianami poboru — rozruchami silników, pracą pras, sprężarek czy pieców indukcyjnych. Każda z trzech faz jest kompensowana niezależnie, dzięki czemu urządzenie wyrównuje także asymetrię obciążeń.
Kompaktowa obudowa do montażu naściennego (IP20) mieści się w istniejącym pomieszczeniu rozdzielni, a chłodzenie powietrzne jest sterowane PWM. Moc rośnie modułowo: do 8 urządzeń połączonych równolegle daje 600 kVAr, więc rozbudowa zakładu nie wymaga wymiany kompensatora. Producent (VCX, Kraków) udostępnia deklarację CE i instrukcję w języku polskim. Przekładniki prądowe nie wchodzą w skład zestawu — potrzebne są 3 sztuki (po jednej na fazę); producent zaleca przekładniki 100/5 A lub 200/5 A.
Dla kogo jest kompensator SVG VCX 75 kVAr
Hale produkcyjne i zakłady przemysłowe
Idealne dla: silniki dużej mocy, prasy, tokarki CNC i sprężarki — typowe źródła mocy biernej indukcyjnej.
Przykład: hala pobierająca 250 kW przy cos φ 0,78 potrzebuje ok. 165 kVAr, aby osiągnąć cos φ 0,99 — to 3 moduły SVG 75 kVAr (225 kVAr) z zapasem.
Linie z napędami VFD i prostownikami
Idealne dla: falowniki częstotliwości i prostowniki generują harmoniczne 5., 7., 11. i 13. rzędu, które obciążają transformator i kable.
Przykład: SVG filtruje harmoniczne 2.–50. rzędu i jednocześnie kompensuje cos φ — pod warunkiem, że prąd modułu (ok. 108 A) wystarcza na obie funkcje.
Hotele, centra handlowe, biurowce
Idealne dla: klimatyzacja, windy, serwerownie i oświetlenie LED tworzą zmienny, złożony miks obciążeń.
Przykład: biurowiec o szczytowym poborze 120 kW i cos φ 0,90 potrzebuje ok. 41 kVAr — wystarczy jeden moduł 75 kVAr.
Zakłady z instalacją PV i magazynem energii
Idealne dla: falowniki mogą powodować moc bierną pojemnościową, za którą operatorzy także mogą naliczać opłaty; SVG kompensuje oba rodzaje.
Przykład: zakład z fotowoltaiką, w którym rośnie energia bierna pojemnościowa w godzinach niskiego obciążenia, potrzebuje kompensatora dwukierunkowego — kondensatory by ją pogłębiły.
Zakłady spożywcze i chłodnie
Idealne dla: sprężarki chłodnicze pracujące 24/7 wymagają kompensacji bez styczników i stopni kondensatorowych do wymiany.
Przykład: 6 sprężarek po 15 kW (90 kW) przy cos φ 0,82 potrzebuje ok. 50 kVAr do cos φ 0,99 — jeden moduł 75 kVAr z zapasem 50%.
Wspólnoty i spółdzielnie mieszkaniowe
Idealne dla: węzły cieplne, pompy obiegowe i windy w dużych budynkach.
Przykład: przy szczytowym poborze 40 kW i cos φ 0,88 potrzeba tylko ok. 16 kVAr — to zadanie dla mniejszego modelu VCX SVG 20 kVAr, nie dla 75 kVAr.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
kompensacja mocy biernej i jakość energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co w tym modelu działa dobrze: (1) Szybka, bezstopniowa regulacja – poniżej 5 ms i brak skoków charakterystycznych dla stopniowanych baterii kondensatorów, także przy dynamicznych obciążeniach. (2) Modułowość – do 8 jednostek równolegle (600 kVAr) pozwala rozbudowywać kompensację razem z zakładem. (3) Kilka funkcji w jednym urządzeniu – kompensacja indukcyjna i pojemnościowa, symetryzacja faz i filtracja harmonicznych, czego klasyczna bateria kondensatorów nie zapewni.
Czego trzeba być świadomym: po pierwsze, prąd wyjściowy modułu (ok. 108 A) jest wspólny dla kompensacji mocy biernej i filtracji harmonicznych – w instalacji z dużym udziałem harmonicznych część możliwości modułu zajmą właśnie one, więc moc dobiera się z zapasem, a nie „na styk”. Po drugie, IP20 oznacza montaż wyłącznie wewnątrz, w suchym pomieszczeniu z obiegiem powietrza. Po trzecie, przekładniki prądowe (3 szt.) kupuje się osobno, a ich błędny dobór lub zła polaryzacja zaburza pracę kompensatora – warto skonsultować je przed zakupem. Po czwarte, przy stałym, spokojnym obciążeniu bez harmonicznych klasyczna bateria kondensatorów z dławikami bywa tańsza; SVG zyskuje przewagę przy obciążeniach zmiennych, z harmonicznymi lub z mocą bierną pojemnościową. Montaż i uruchomienie wymagają uprawnionego elektryka.
Podsumowanie: solidny wybór dla zakładów z dużym, zmiennym obciążeniem indukcyjnym, napędami VFD lub instalacją PV, gdzie kompensacja kondensatorami przestaje wystarczać. Dla małych, stabilnych obiektów wystarczy mniejszy model lub klasyczna kompensacja.
Technologia SVG – czym różni się aktywna kompensacja od baterii kondensatorów?
Procesor DSP: cyfrowe przetwarzanie sygnału na bieżąco wylicza wymaganą moc bierną na podstawie prądów mierzonych przez przekładniki. Sterowanie jest elektroniczne, bez opóźnień typowych dla styczników.
Tranzystory IGBT: szybkie przełączanie bez styczników i bez zużycia mechanicznego. Brak stopni kondensatorowych i elementów mechanicznych upraszcza serwis.
Niezależna kompensacja każdej fazy: SVG koryguje fazy osobno, więc wyrównuje asymetrię obciążeń jednofazowych i zmniejsza straty w transformatorze.
Brak ryzyka rezonansu: kondensatory tworzą z indukcyjnością sieci obwód, który przy niektórych harmonicznych może wejść w rezonans – dlatego stosuje się do nich dławiki. Kompensator aktywny nie jest takim obwodem, więc ten problem nie występuje.
Co to oznacza w praktyce: największy zysk SVG daje przy obciążeniach szybkozmiennych (prasy, spawarki, rozruchy silników), przy napędach VFD i tam, gdzie występuje moc bierna pojemnościowa. Przy stałym obciążeniu bez harmonicznych oba rozwiązania osiągną podobny cos φ, a różnica sprowadza się do kosztu i modułowości.
Skalowalność do 600 kVAr: 8 modułów po 75 kVAr połączonych równolegle daje 600 kVAr – możesz zacząć od jednego i dokładać kolejne wraz z rozbudową zakładu.
Specyfikacja techniczna VCX SVG 75 kVAr 400 V
| Parametr | Wartość |
|---|---|
| Dane ogólne | |
| Producent | VCX, Kraków, Polska |
| Kod producenta | SVG 400V 75KVAR |
| Typ urządzenia | aktywny kompensator mocy biernej SVG (Static Var Generator) |
| Parametry elektryczne | |
| Moc znamionowa | 75 kVAr |
| Napięcie znamionowe (L-L) | 400 V, 3-fazowe |
| Częstotliwość sieci | 50/60 Hz (±5%, nastawa) |
| Prąd fazowy wyjściowy | ok. 108 A |
| Sprawność | do 97,5% |
| Docelowy współczynnik mocy | cos φ do 0,99 |
| Kompensacja i jakość energii | |
| Rodzaj kompensacji | bezstopniowa, indukcyjna i pojemnościowa |
| Czas reakcji | < 5 ms |
| Zakres filtracji harmonicznych | 2.–50. rząd |
| Kompensacja faz | niezależna w każdej z trzech faz |
| Korekcja nierównowagi trójfazowej | tak |
| Pomiar – przekładniki prądowe (CT) | |
| Liczba przekładników | 3 szt. (po jednym na fazę), kupowane osobno |
| Zakres przekładni CT | 50:5 ÷ 10 000:5 |
| Zalecane przekładniki | 100/5 A lub 200/5 A (zalecenie producenta) |
| Zalecana moc CT | 5 VA (standard) / 10 VA (długi kabel pomiarowy) |
| Konstrukcja i montaż | |
| Procesor / tranzystory | DSP / IGBT |
| Chłodzenie | inteligentne, powietrzne (PWM) |
| Stopień ochrony | IP20 (montaż wewnątrz) |
| Montaż | naścienny |
| Kolor obudowy | ciemnoszary (P433u) |
| Rozbudowa | |
| Połączenie równoległe | do 8 modułów |
| Maksymalna moc układu | 600 kVAr |
| Dokumentacja | |
| Do pobrania na karcie produktu | dane katalogowe, deklaracja CE, instrukcja w języku polskim |
Zastosowania kompensatora VCX SVG 75 kVAr
Produkty kompatybilne i uzupełniające
Mniejsze moduły SVG oraz elementy kompensacji klasycznej – dobierz moc do rzeczywistego obciążenia.
Kompensacja mocy biernej w sklepie →Kable, puszki i bezpieczniki do okablowania. Prąd wyjściowy modułu to ok. 108 A – przekroje i zabezpieczenia dobiera elektryk.
Akcesoria elektryczne, kable, bezpieczniki →Instalacje PV w zakładach wpływają na bilans mocy biernej – SVG kompensuje ją w obu kierunkach.
Klasyczne falowniki on-grid →Magazyny energii do obiektów komercyjnych i przemysłowych – uzupełnienie instalacji PV pracującej w zakładzie.
Magazyny energii powyżej 60 V →Ładowarki zawierają prostowniki i wnoszą harmoniczne – przy większych parkingach uwzględnij je w doborze kompensacji.
WALLBOX – stacje naścienne →Duże sprężarki i układy klimatyzacji wpływają na bilans mocy biernej obiektu.
Pompy ciepła i klimatyzacja →Jak dobrać kompensator SVG 75 kVAr do instalacji – 5 kroków
- Ustal punkt wyjścia. Odczytaj z faktury lub analizatora sieci moc czynną P (kW), aktualny cos φ lub tg φ oraz miesięczną energię bierną (kVArh). Sprawdź w umowie z operatorem próg, powyżej którego naliczana jest opłata (najczęściej tg φ = 0,4).
- Oblicz wymaganą moc. Q = P × (tg φ1 − tg φ2). Przykład: P = 250 kW, cos φ 0,78 (tg φ ≈ 0,80) → cos φ 0,99 (tg φ ≈ 0,14): Q ≈ 165 kVAr.
- Dobierz liczbę modułów. Każdy moduł to 75 kVAr, układ może liczyć do 8 modułów (600 kVAr). Dla wyniku 165 kVAr potrzebne są 3 moduły (225 kVAr). Przy napędach VFD, prostownikach i UPS dodaj zapas mocy na filtrację harmonicznych.
- Dobierz przekładniki prądowe. 3 sztuki, po jednej na fazę. Urządzenie obsługuje przekładnie od 50:5 do 10 000:5; producent zaleca 100/5 A lub 200/5 A, o mocy 5 VA (10 VA przy długim kablu pomiarowym). Miejsce zabudowy przekładników ustal według instrukcji producenta.
- Sprawdź miejsce montażu. IP20 oznacza suche pomieszczenie wewnątrz budynku, na ścianie, z zapewnionym obiegiem powietrza dla chłodzenia. Przekroje kabli i zabezpieczenia (prąd wyjściowy ok. 108 A na moduł) dobiera elektryk zgodnie z instrukcją.
Najczęściej zadawane pytania (FAQ)
Ile kVAr potrzebuję i czy VCX SVG 75 kVAr pozwoli uniknąć opłat za energię bierną?
Wymaganą moc liczy się ze wzoru Q = P × (tg φ1 − tg φ2). Dla zakładu pobierającego 100 kW przy cos φ 0,85 to ok. 48 kVAr do osiągnięcia cos φ 0,99, więc jeden moduł 75 kVAr wystarczy z zapasem. Utrzymanie współczynnika mocy poniżej progu z umowy z operatorem (najczęściej tg φ = 0,4) pozwala uniknąć opłat, ale konkretne warunki zależą od Twojej umowy dystrybucyjnej.
Czy kompensator VCX SVG 75 kVAr kompensuje moc bierną pojemnościową?
Tak. Jako kompensator aktywny SVG wytwarza moc bierną zarówno indukcyjną, jak i pojemnościową, więc sprawdza się także w zakładach z instalacją fotowoltaiczną, gdzie klasyczne kondensatory mogłyby pogorszyć sytuację.
Ile kompensatorów VCX SVG 75 kVAr można połączyć równolegle?
Do 8 modułów, co daje łącznie 600 kVAr. Możesz zacząć od jednego i dokładać kolejne wraz z rozbudową zakładu.
Jakie przekładniki prądowe są potrzebne do VCX SVG 75 kVAr?
Potrzebne są 3 sztuki, po jednej na fazę. Nie wchodzą w skład kompensatora i kupuje się je osobno. Urządzenie obsługuje przekładnie od 50:5 do 10 000:5, a producent zaleca 100/5 A lub 200/5 A. Zalecana moc przekładnika to 5 VA, a przy długim kablu pomiarowym 10 VA.
Czy VCX SVG 75 kVAr filtruje harmoniczne?
Tak, deklarowany zakres filtracji to 2.–50. harmoniczna, co obejmuje typowe harmoniczne generowane przez falowniki VFD, prostowniki i zasilacze UPS. Prąd wyjściowy modułu (ok. 108 A) jest jednak wspólny dla kompensacji mocy biernej i filtracji harmonicznych, dlatego przy dużym udziale harmonicznych moc należy dobrać z zapasem.
Czy VCX SVG 75 kVAr można zamontować na zewnątrz?
Nie. Stopień ochrony IP20 oznacza montaż wewnątrz budynku, w suchym pomieszczeniu z zapewnionym obiegiem powietrza dla chłodzenia. Urządzenie jest przeznaczone do montażu naściennego.
Kiedy kompensator SVG 75 kVAr jest lepszy od baterii kondensatorów?
Przy obciążeniach szybkozmiennych (prasy, spawarki, rozruchy silników), przy napędach VFD i prostownikach generujących harmoniczne oraz tam, gdzie występuje moc bierna pojemnościowa. Przy stałym, spokojnym obciążeniu bez harmonicznych klasyczna bateria kondensatorów z dławikami może być rozwiązaniem tańszym.
Jaka dokumentacja jest dostępna dla VCX SVG 75 kVAr?
Na karcie produktu, w sekcji Do pobrania, dostępne są dane katalogowe, deklaracja CE oraz instrukcja w języku polskim. Producentem jest firma VCX z Krakowa (www.vcx.com.pl).
Dowiedz się więcej na naszym blogu
Poradniki o kompensacji mocy biernej: jak wyliczyć wymaganą moc na podstawie rachunków, czym jest moc bierna i jak zamontować kompensator aktywny.
Wsparcie serwisowe i obsługa klienta
Dobór systemu przed zakupem
Bezpłatna konsultacja doboru:
- wyliczenie wymaganej mocy kVAr na podstawie faktur
- liczba modułów i przekładniki prądowe
- SVG czy kondensatory – co się opłaca
Konfiguracja parametrów
Wsparcie w zakresie:
- przekładni CT i docelowego cos φ
- częstotliwości sieci 50/60 Hz
- pracy równoległej wielu modułów
Dokumentacja
Do pobrania na karcie produktu:
- dane katalogowe
- deklaracja CE
- instrukcja w języku polskim
Pomoc techniczna po zakupie
Kontakt i serwis:
- Telefon: 22 299 23 26 (pon.–pt. 8:00–16:00)
- E-mail: [email protected]
- Producent VCX: +48 515 999 919
- Obsługa gwarancyjna na warunkach gwarancji producenta
Skuteczna kompensacja mocy biernej z zapasem na rozbudowę
VCX SVG 75 kVAr filtruje harmoniczne, wyrównuje obciążenie faz i utrzymuje cos φ do 0,99 – w jednym urządzeniu naściennym od polskiego producenta. Deklaracja CE, instrukcja po polsku i możliwość rozbudowy do 600 kVAr bez wymiany sprzętu.
