Komplet elementów do wykonania samodzielnie konstrukcji na grunt na 2 panele o wymiarach do 240cm x 115cm i grubości 40mm w pionie
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Zestaw montażowy na grunt, 2 panele 40mm, do 240x115cm, pion
Grubość paneli: 40mm | Długość paneli: 164-240cm | Szerokość max: 115cm | Montaż: grunt, orientacja pionowa
Kompletny zestaw aluminiowych elementów do samodzielnego montażu 2 paneli fotowoltaicznych na gruncie, dla osób budujących własną konstrukcję naziemną.
O zestawie montażowym na grunt
Zestaw zawiera komplet aluminiowych elementów do samodzielnego wykonania konstrukcji wsporczej pod 2 panele fotowoltaiczne w orientacji pionowej, posadowionej na gruncie. Obsługuje panele o grubości 40mm, długości od 164 do 240cm i maksymalnej szerokości 115cm. System nie posiada certyfikatów bezpieczeństwa ani odporności na obciążenia takie jak wiatr, dlatego nie jest przeznaczony do montażu na dachu.
W skład zestawu wchodzi szyna montażowa aluminiowa PV 40x40mm o długości 2400mm (2 szt.), kątownik aluminiowy 40x40x2mm o długości 2m (7 szt.), klemy końcowe 40mm ze śrubą M8x30 i nakrętką (4 szt.), klemy środkowe 40mm ze śrubą M8 (2 szt.), oraz śruby M10x25 z nakrętkami kołnierzowymi nierdzewnymi A2 (14 szt.). Do stabilizacji zalecany jest balast o masie 100kg, np. 4 bloki betonowe po 25kg każdy.
Dla kogo jest ten zestaw montażowy
Montaż na działce lub w ogrodzie
Idealne dla: Właściciele działek bez dachu nadającego się pod PV
Przykład: Ustawienie 2 paneli 40mm o długości do 240cm na gruncie
Majsterkowicze budujący konstrukcję samodzielnie
Idealne dla: Osoby wykonujące montaż we własnym zakresie
Przykład: Instrukcja krok po kroku z wymiarami kątowników i śrub
Instalacje tymczasowe lub sezonowe
Idealne dla: Rolnicy, działkowcy, użytkownicy kamperowisk
Przykład: Konstrukcja rozbudowywalna do 5-6 paneli łącznikami profili
Bez wymogu certyfikacji wiatrowej
Idealne dla: Lokalizacje osłonięte, o niskiej ekspozycji na wiatr
Przykład: Balast 100kg zamiast kotwienia w grunt
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) kompletny zestaw elementów aluminiowych bez docinania profili na wymiar, (2) możliwość rozbudowy o kolejne panele łącznikami profili, (3) obsługa szerokiego zakresu długości paneli (164-240cm) w jednym zestawie.
Czego trzeba być świadomym: zestaw nie ma certyfikatów bezpieczeństwa ani odporności na wiatr, więc nie nadaje się na dach - tylko montaż naziemny z odpowiednim balastem. Bloki betonowe i kołki rozporowe nie są dołączone.
Podsumowanie: to praktyczne rozwiązanie do samodzielnego montażu naziemnego 2 paneli 40mm, pod warunkiem zapewnienia własnego balastu i akceptacji braku certyfikacji wiatrowej.
Jak zaplanować montaż
Dobór balastu: Zalecany balast to 100kg, czyli 4 bloki betonowe po 25kg każdy. Balast należy trwale przymocować do konstrukcji, np. kotwami chemicznymi, jeśli jest umieszczony pod nią.
Zakres obsługiwanych paneli: Zestaw obsługuje panele o grubości 40mm, długości od 164 do 240cm i szerokości maksymalnej 115cm. Dla paneli o grubości 35mm dostępny jest osobny wariant zestawu.
Rozbudowa zestawu: Konstrukcję można rozszerzyć o kolejne panele za pomocą łączników profili i dodatkowych profili 40x40 - w praktyce oznacza to, że przy większej instalacji (np. 5-6 paneli) buduje się dwie takie konstrukcje i łączy je profilami.
Specyfikacja techniczna zestawu
| Parametr | Wartość |
|---|---|
| Parametry paneli | |
| Grubość paneli | 40mm |
| Długość paneli | 164-240cm |
| Maksymalna szerokość panelu | 115cm |
| Orientacja montażu | Pionowa |
| Balast i posadowienie | |
| Zalecany balast | 100kg (4x 25kg bloki betonowe) |
| Miejsce montażu | Grunt (nie dach) |
| Certyfikaty odporności (np. wiatr) | Brak |
| Zawartość zestawu | |
| Szyna montażowa aluminiowa PV 40x40mm, 2400mm | 2 szt. |
| Kątownik aluminiowy 40x40x2mm, 2m | 7 szt. |
| Klema końcowa PV 40mm + śruba M8x30 + nakrętka | 4 szt. |
| Klema środkowa PV 40mm + śruba M8 | 2 szt. |
| Śruba M10x25 + nakrętka kołnierzowa M10 A2 | 14 szt. |
Zastosowania zestawu
Produkty kompatybilne i uzupełniające
Zobacz pełną ofertę konstrukcji naziemnych dopasowanych do grubości Twoich paneli.
Konstrukcje lekkie, na grunt, stelaże aluminiowe →Sprawdź inne konstrukcje montażowe pionowe.
Konstrukcje pionowe na grunt i ścianę →Jak dobrać ten zestaw
- Sprawdź grubość ramki panelu Zestaw obsługuje panele o grubości 40mm - jeśli Twoje panele mają ramkę 35mm, wybierz wariant zestawu dla tej grubości.
- Zmierz długość i szerokość panelu Konstrukcja przyjmuje panele o długości 164-240cm i szerokości maksymalnej 115cm - upewnij się, że Twój model mieści się w tym zakresie.
- Zaplanuj balast Przygotuj min. 100kg balastu (4 bloki betonowe po 25kg) i sposób jego trwałego zamocowania do konstrukcji.
- Rozważ przyszłą rozbudowę Jeśli planujesz więcej niż 2 panele, sprawdź opcję łączenia kilku takich konstrukcji profilami i łącznikami.

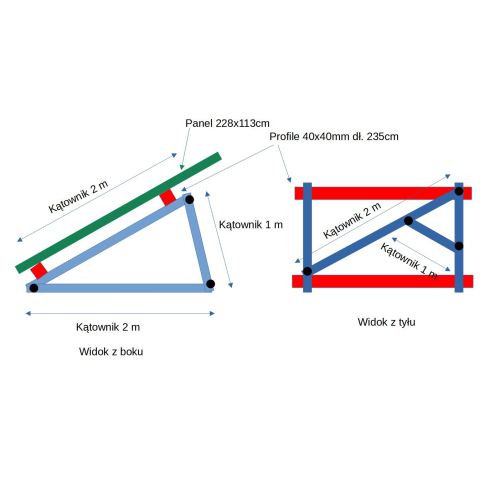

Instrukcja montażu (dwa trójkąty) i rozbudowa zestawu
Instrukcja montażu:
Wykonujemy 2 trójkąty.
Na trójkąt składają się 2 kątowniki 40x40 o długości 2 metry (przyprostokątne) i na przeciwprostokątną kątownik 40x40 o długości 1 metr (przecinamy kątownik 2m na połowę). Skręcamy śrubami m10x25 z nakrętkami kołnierzowymi.
Oba trójkąty stawiamy pionowo na bloczkach w odległości od siebie ok 180cm. Do przeciwprostokątnych przykręcamy zastrzał/stężenie na ukos jak widać na rysunku z kątownika 40x40 i długości 2m. Dla wzmocnienia przykręcamy dodatkowy zastrzał o długości 1m z kątownika 40x40.
na tą konstrukcję nakładamy profile 40x40 o długości 235cm i przykręcamy śrubami M10x25. Otwory fi 10mm wiercimy w odległości 10cm od końców kątownika. Łeb śruby wprowadzamy przesuwnie do profilu i potem do otworu w kątowniku i skręcamy. Należy zadbać o piony i równe posadowienie konstrukcji.
Konstrukcje można rozszerzać za pomocą łączników profili i profili 40x40.
Przykładowo na 5 paneli należy wykonać 2 takie jak w tym opisie konstrukcje i połączyć je profilem 4x40 przeciętym na 2 równe połowy i złączyć łącznikami do profili plus śruby M10x25
Przykładowo na 6 paneli należy wykonać 2 takie jak w tym opisie konstrukcje i połączyć je 2 profilami 40x40 i złączyć łącznikami do profili plus śruby M10x25
Najczęściej zadawane pytania (FAQ)
Czy ten zestaw montażowy nadaje się na dach?
Nie. System nie posiada certyfikatów bezpieczeństwa ani odporności na obciążenia takie jak wiatr, dlatego jest przeznaczony wyłącznie do montażu naziemnego, nie na dach.
Jaki balast jest potrzebny do stabilizacji konstrukcji?
Zalecany balast to 100kg, czyli 4 bloki betonowe po 25kg każdy.
Jakie panele obsługuje ten zestaw?
Zestaw jest przeznaczony do paneli o grubości 40mm, długości od 164 do 240cm i maksymalnej szerokości 115cm.
Czy bloki betonowe są dołączone do zestawu?
Nie. Zestaw zawiera elementy montażowe (profile, kątowniki, klemy, śruby) poza bloczkami betonowymi i kołkami rozporowymi, które trzeba zakupić osobno.
Czy konstrukcję można rozbudować o więcej paneli?
Tak. Za pomocą dodatkowych profili 40x40 i łączników profili można połączyć dwie takie konstrukcje, np. do zestawu na 5 lub 6 paneli.
