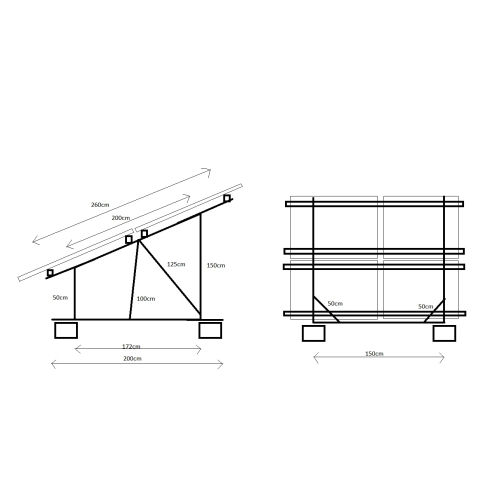

Komplet elementów do wykonania samodzielnie montażu na gruncie na 3 panele.grubość 35mm, 2 w pionie,1 w poziomie
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Linki (1)
- Recenzje produktu (0)
Zestaw montażowy na grunt na 3 panele 35mm (2 pionowo + 1 poziomo)
3 panele w komplecie | grubość 35mm | montaż naziemny | balast 150kg
Komplet profili, klem i śrub do samodzielnej budowy lekkiej konstrukcji naziemnej pod 3 panele o grubości 35mm.
O zestawie na 3 panele 35mm
To kompletny zestaw elementów konstrukcyjnych do samodzielnego montażu lekkiej konstrukcji naziemnej pod 3 panele fotowoltaiczne o grubości 35mm, w układzie 2 panele w pionie obok siebie i 1 panel w poziomie nad nimi. W skład zestawu wchodzą kątowniki aluminiowe, szyny montażowe, klemy do paneli oraz śruby - wszystko potrzebne do zbudowania konstrukcji bez dokupowania dodatkowych elementów.
Konstrukcja jest przeznaczona wyłącznie pod montaż na gruncie - NIE posiada certyfikatu do montażu na dachu. Musi być obciążona balastem (zalecane 150kg, czyli 6 bloczków po 25kg) lub w inny sposób trwale przytwierdzona do podłoża. Maksymalne wymiary obsługiwanego panelu to szerokość 114cm i długość 212cm.
Dla kogo jest ten zestaw montażowy
Montaż na własnym gruncie
Idealne dla: działki i ogrody bez dachu nadającego się pod instalację
Przykład: zestaw dla 3 paneli 35mm, szerokość do 114cm, długość do 212cm
Samodzielny montaż DIY
Idealne dla: inwestorów budujących konstrukcję własnymi rękami
Przykład: 11 kątowników 40x40x2mm i 4 szyny montażowe 40x40mm w komplecie
Instalacje wymagające balastu
Idealne dla: grunt bez możliwości trwałego kotwienia
Przykład: zalecany balast 150kg, czyli 6 bloczków po 25kg
Układ mieszany pionowo-poziomy
Idealne dla: nietypowe układy paneli na małej powierzchni
Przykład: 2 panele w pionie obok siebie + 1 panel w poziomie nad nimi
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: komplet zawiera wszystkie elementy konstrukcyjne (profile, klemy, śruby) potrzebne do samodzielnego montażu; instrukcja montażu jest dostępna bezpłatnie po dodaniu zestawu do koszyka; elastyczny układ paneli (2 pionowo + 1 poziomo) ułatwia dopasowanie do nietypowej powierzchni działki.
Czego trzeba być świadomym: zestaw NIE posiada certyfikatu do montażu na dachu - jest przeznaczony wyłącznie pod montaż naziemny, obciążony balastem (zalecane 150kg) lub trwale zakotwiony w gruncie; pasuje tylko do paneli o grubości 35mm, szerokości maks. 114cm i długości maks. 212cm.
Podsumowanie: To kompletny zestaw profili, klem i śrub do samodzielnej budowy lekkiej konstrukcji naziemnej pod 3 panele 35mm w układzie 2 pionowo + 1 poziomo, wymagającej własnego balastu lub kotwienia w gruncie.
Jak zbudować konstrukcję z tego zestawu
Montaż i stabilizacja: Konstrukcja mocowana jest na gruncie i wymaga trwałego przytwierdzenia - poprzez obciążenie balastem (zalecane 150kg, czyli 6 bloczków po 25kg) lub inny sposób kotwienia w podłożu. Zestaw NIE ma certyfikatu do montażu dachowego.
Elementy nośne: Szkielet konstrukcji tworzy 11 kątowników aluminiowych 40x40x2mm o długości 2m oraz 4 aluminiowe szyny montażowe 40x40mm o długości 2400mm, łączone śrubami M10x25 z nakrętkami kołnierzowymi nierdzewnymi A2 (34 szt.).
Mocowanie paneli: Panele mocowane są klemami: 8 klem końcowych i 2 klemy środkowe do paneli grubości 35mm, każda ze śrubą M8 (klemy środkowe dodatkowo z nakrętką).
Co to oznacza w praktyce: Kupujący dostaje pełny zestaw metalowych elementów do samodzielnego montażu - nie trzeba dokupować profili, klem ani śrub osobno, a bezpłatna instrukcja (dodawana po włożeniu zestawu do koszyka) prowadzi krok po kroku przez budowę konstrukcji.
Specyfikacja techniczna zestawu na 3 panele 35mm
| Parametr | Wartość |
|---|---|
| Konfiguracja | |
| Liczba paneli | 3 (2 w pionie + 1 w poziomie) |
| Grubość obsługiwanych paneli | 35mm |
| Maks. szerokość panelu | 114cm |
| Maks. długość panelu | 212cm |
| Montaż | |
| Typ montażu | na gruncie (bez certyfikatu na dach) |
| Zalecany balast | 150kg (6 bloczków po 25kg) |
| Waga zestawu | 25 kg |
| Zawartość zestawu | |
| Kątownik aluminiowy 40x40x2mm, 2m | 11 szt. |
| Klema końcowa PV 35mm + śruba M8 | 8 szt. |
| Klema środkowa 35mm + śruba M8 + nakrętka | 2 szt. |
| Śruba M10x25 + nakrętka kołnierzowa nierdzewna A2 | 34 szt. |
| Szyna montażowa aluminiowa 40x40mm, 2400mm | 4 szt. |
Zastosowania zestawu
Produkty kompatybilne i uzupełniające
Zobacz inne konstrukcje naziemne dopasowane do paneli o grubości 35mm
Stelaże do gruntu na panele 35mm →Przeglądaj pełną ofertę lekkich konstrukcji naziemnych i stelaży aluminiowych
Konstrukcje lekkie na grunt →Jak dobrać ten zestaw montażowy
- Sprawdź grubość swoich paneli Zestaw pasuje wyłącznie do paneli o grubości 35mm - inna grubość wymaga innego kompletu klem i profili.
- Zmierz wymiary panelu Maksymalna obsługiwana szerokość to 114cm, a długość 212cm - większe panele nie zmieszczą się w tej konstrukcji.
- Zaplanuj balast lub kotwienie Jeśli grunt nie pozwala na trwałe zakotwienie, przygotuj min. 150kg balastu (np. 6 bloczków po 25kg) do obciążenia konstrukcji.
- Zdecyduj, czy montaż jest naziemny Zestaw NIE ma certyfikatu do montażu dachowego - jest przeznaczony wyłącznie pod instalacje na gruncie.
Dodatkowe informacje sklepu
Instrukcję jako gratis dostępna po wrzuceniu do koszyka tego zestawu
Najczęściej zadawane pytania (FAQ)
Do jakich paneli pasuje zestaw montażowy na 3 panele 35mm?
Zestaw jest przeznaczony do paneli o grubości 35mm, maksymalnej szerokości 114cm i maksymalnej długości 212cm. Panele o innych wymiarach mogą nie pasować do dostarczonych klem i profili.
Czy ten zestaw na 3 panele (2 w pionie, 1 w poziomie) można zamontować na dachu?
Nie. Konstrukcja NIE posiada certyfikatu do montażu na dachu i jest przeznaczona wyłącznie pod montaż naziemny, obciążony balastem lub trwale przytwierdzony do gruntu.
Ile balastu potrzeba do stabilizacji tej konstrukcji na 3 panele?
Producent zaleca balast o łącznej masie 150kg, czyli np. 6 bloczków betonowych po 25kg każdy, chyba że konstrukcja zostanie trwale zakotwiona w gruncie w inny sposób.
Co dokładnie zawiera zestaw montażowy na 3 panele 35mm?
W komplecie znajduje się 11 kątowników aluminiowych 40x40x2mm (profil 2m), 8 klem końcowych i 2 klemy środkowe do paneli 35mm ze śrubami M8, 34 śruby M10x25 z nakrętkami kołnierzowymi nierdzewnymi A2 oraz 4 szyny montażowe aluminiowe 40x40mm o długości 2400mm.
Czy do zestawu dołączona jest instrukcja montażu?
Tak, instrukcja montażu konstrukcji jest dostępna bezpłatnie po dodaniu tego zestawu do koszyka.
