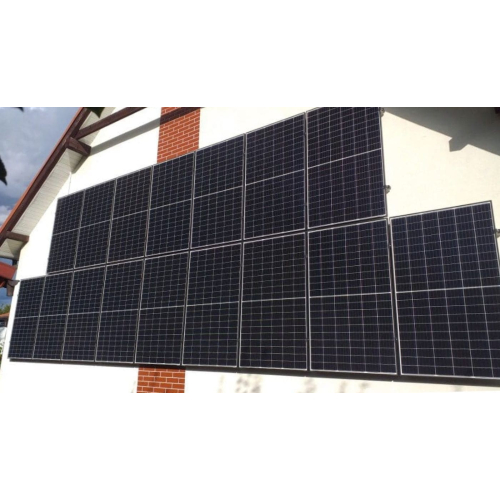

Komplet elementów do wykonania samodzielnie montażu na ścianie równolegle 2 paneli grubości 30mm w pionie, panele szerokości do 115cm
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Komplet do montażu 2 paneli 30 mm na ścianie, równolegle do ściany, w pionie
2 panele w pionie | Panele grubości 30 mm | Montaż na ścianie, kąt 90° | Szerokość do 115 cm
Komplet elementów do samodzielnego zamontowania dwóch paneli obok siebie na pionowej ścianie, równolegle do jej powierzchni. Mocowanie na śrubach wklejanych na kotwy chemiczne.
O komplecie do montażu 2 paneli na ścianie
Komplet służy do samodzielnego wykonania konstrukcji na dwa panele zamontowane na pionowej ścianie, równolegle do niej (kąt 90 stopni). Panele o grubości 30 mm i szerokości do 115 cm ustawia się w pionie, obok siebie, na profilach 40x40 przykręconych do śrub M10x300 wklejonych w ścianę na kotwy chemiczne. Panele mocuje się 4 klemami końcowymi i 2 środkowymi.
Konstrukcja nie ma certyfikatów budowlanych, więc montaż i wykonanie odbywają się na odpowiedzialność wykonawcy. Panele nie mogą przylegać do ściany, bo wymagają wentylacji, co najmniej 5 cm odstępu. Pionowy układ daje mniejszy uzysk niż układ pochylony, co opisano w instrukcji poniżej.
Dla kogo jest komplet do montażu na ścianie
Ściana budynku
Idealne dla: Właściciele domów i obiektów
Przykład: Dwa panele 30 mm równolegle do ściany
Majsterkowicze
Idealne dla: Osoby montujące samodzielnie
Przykład: Śruby M10x300 na kotwach chemicznych, profile 40x40
Ściana południowa
Idealne dla: Użytkownicy z wolną ścianą
Przykład: Pionowy montaż na ścianie południowej daje najlepszy uzysk z kierunków pionowych
Brak miejsca na gruncie
Idealne dla: Posiadający małą działkę
Przykład: Wykorzystanie pionowej powierzchni zamiast gruntu
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) montaż wykorzystuje pionową ścianę zamiast gruntu, (2) śruby wkleja się na kotwy chemiczne, (3) instrukcja podaje rozstaw otworów i wymagany odstęp od ściany.
Czego trzeba być świadomym: brak certyfikatów budowlanych oznacza montaż na odpowiedzialność wykonawcy, a ściana musi udźwignąć kotwy i panele. Według opisu sklepu panele w pionie mają około 65% wydajności paneli pod kątem 30 stopni, a na ścianie wschodniej lub zachodniej tylko około 40% w stosunku do południa. Jeśli zależy Ci na maksymalnym uzysku, wybierz stelaż pochylony.
Podsumowanie: to komplet do montażu dwóch paneli 30 mm pionowo na ścianie, najlepiej południowej. Sprawdź nośność ściany i zaplanuj wentylację min. 5 cm.
Jak działa montaż paneli na ścianie
Kotwy chemiczne i śruby: W ścianie wierci się otwory fi 11 lub fi 12 w rozstawie około 120 cm w poziomie i w pionie, czyli w kwadracie o boku 120 cm. Śruby M10x300 wkleja się na kotwy chemiczne.
Profile i klemy: Śruby wpuszcza się łbem w profil 40x40. Panele mocuje się do profili 4 klemami końcowymi i 2 środkowymi.
Co to znaczy w praktyce: Panele muszą być wentylowane, z odstępem co najmniej 5 cm od ściany. Układ pionowy na ścianie południowej daje około 65% wydajności paneli pochylonych o 30 stopni.
Specyfikacja techniczna kompletu do montażu na ścianie
| Parametr | Wartość |
|---|---|
| Zestaw | |
| Typ produktu | Komplet elementów do montażu paneli na ścianie |
| Liczba paneli | 2 w pionie, obok siebie |
| Kąt montażu | 90° (równolegle do ściany) |
| Waga zestawu (karta sklepu) | 15 kg |
| Panele | |
| Grubość panelu | 30 mm |
| Szerokość panelu | do 115 cm |
| Maksymalna długość panelu | 240 cm |
| Montaż | |
| Śruby kotwiące | M10x300, wklejane na kotwy chemiczne |
| Profile | 40x40 |
| Klemy | 4 końcowe i 2 środkowe |
| Rozstaw otworów w ścianie | ok. 120 cm w poziomie i w pionie |
| Odstęp od ściany | Min. 5 cm |
Zastosowania kompletu do montażu na ścianie
Produkty kompatybilne i uzupełniające
Konstrukcje na ścianę lub grunt.
Zobacz konstrukcje pionowe →Lekkie stelaże aluminiowe na grunt.
Zobacz konstrukcje lekkie na grunt →Cała oferta konstrukcji montażowych.
Zobacz stelaże i zestawy montażowe →Jak dobrać komplet do montażu na ścianie
- Sprawdź grubość i szerokość Komplet jest przeznaczony dla paneli grubości 30 mm i szerokości do 115 cm.
- Oceń ścianę Ściana musi udźwignąć kotwy chemiczne i panele. Najlepsza jest ściana południowa.
- Zaplanuj wentylację Panele nie mogą dolegać do ściany. Zapewnij odstęp co najmniej 5 cm.
- Sprawdź przepisy Konstrukcja nie ma certyfikatów budowlanych, więc sprawdź lokalne wymagania.
Instrukcja montażu i uwagi
Konstrukcja bez certyfikatów budowlanych, zatem montaż i wykonanie na odpowiedzialność wykonawcy. Układ paneli pionowy, 2 obok siebie.
System na panele grubości 30mm, szerokość 115cm i długość maksymalnej 240cm.
Dwie śruby M10x300 wpuszczamy łbem w profil 40x40. Podobnie w drugi profil
Wykonujemy otwory w ścianie wiertłem fi 11 lub fi 12. Rozstaw otworów w poziomie to około 120cm. Rozstaw otworów w pionie to około 120cm. Zatem 4 otwory tworzą kwadrat o bokach 120cm. Śruby wklejamy na kotwy chemiczne. Głębokość otworu reguluje wolna przestrzeń od ściany. Śruba musi być zakotwiona minimum 10cm w materiale twardym (beton, cegła, bloczek, gazobeton). Jeśli ocieplenie ściany ma 15cm, to śruba po wklejeniu wystaje na około 5cm ze ściany. Profile mocujemy w poziomie na 2 śruby górny profil i na 2 śruby dolny profil.
Śruby M10x25 z nakrętkami wykorzystujemy jako blokady przesuwu profili na śrubach M10x300
Do profili mocujemy panele na 4 klemach końcowych i 2 klemach środkowych.
UWAGA: panele nie mogą dolegać do ściany. Muszą mieć zapewnioną wentylację, minimum 5cm.
Panele w pionie tj kąt 90 stopni mają około 65% wydajności paneli pod kątem 30 stopni. Najlepiej montować na ścianie południowej.
Montaż w pionie na ścianie wschodniej lub zachodniej to wydajność 40% w stosunku do paneli na południe i kąt pochylenia 35 stopni.
Najczęściej zadawane pytania (FAQ)
Czy komplet do montażu na ścianie ma certyfikaty budowlane?
Nie. Konstrukcja nie ma certyfikatów budowlanych, więc montaż i wykonanie odbywają się na odpowiedzialność wykonawcy.
Jak przymocować komplet do ściany?
Wierci się otwory fi 11 lub fi 12 w rozstawie około 120 cm i wkleja śruby M10x300 na kotwy chemiczne.
Ile paneli obejmuje komplet?
Komplet obejmuje 2 panele ustawione pionowo obok siebie, równolegle do ściany.
Jaki odstęp od ściany jest wymagany?
Panele muszą mieć zapewnioną wentylację, czyli minimum 5 cm odstępu od ściany.
Jaki uzysk dają panele w pionie?
Według opisu sklepu około 65% wydajności paneli pod kątem 30 stopni na ścianie południowej i około 40% w stosunku do południa na ścianie wschodniej lub zachodniej.
