Komplet elementów do wykonania samodzielnie montażu na pionowej ścianie na 2 panele grubości 35mm w pionie, panele szerokości do 115cm
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Zestaw montazowy DIY na 2 panele PV, sciana pionowa, 35mm
Kat pochylenia 45° | Panele grub. 35mm, szer. 115cm | Dlugosc panelu max 210cm | Montaz na kolkach rozporowych 10mm
Zestaw elementow do samodzielnego wykonania konstrukcji montazowej na 2 panele fotowoltaiczne, przeznaczony do montazu na pionowej scianie (po obroceniu rowniez na grunt).
O zestawie montazowym na 2 panele (sciana pionowa, 35mm)
Zestaw zawiera elementy do samodzielnego wykonania konstrukcji montazowej na 2 panele fotowoltaiczne o grubosci 35mm, montowanej na pionowej scianie pod katem 45°, w ukladzie pionowym - 2 panele obok siebie. System obsluguje panele o szerokosci 115cm i dlugosci do 210cm. W sklad zestawu wchodza profile katowe aluminiowe 40x40x2mm (4 szt.), zaciski skrajne 35mm ze sruba M8, zaciski srodkowe 35mm ze sruba M8 i nakretka, sruby M10x25 z nakretka kolnierzowa nierdzewna A2 oraz profile szynowe aluminiowe 40x40mm dl. 2400mm (2 szt.).
Konstrukcja wymaga samodzielnego przyciecia elementow na wymiar i wywiercenia otworow (potrzebna wiertarka i pila katowa) - nie posiada certyfikatow budowlanych, dlatego montaz i wykonanie odbywaja sie na odpowiedzialnosc wykonawcy. Szczegolowe wskazowki dotyczace modyfikacji wymiarow, metody montazu i mocowania do sciany znajduja sie w sekcji ponizej.
Dla kogo jest ten zestaw montazowy
Osoby montujace instalacje samodzielnie
Idealne dla: Inwestorzy wykonujacy montaz we wlasnym zakresie
Przykład: Zestaw wymaga przyciecia elementow pila katowa i wiercenia otworow wiertarka
Montaz na pionowej scianie budynku
Idealne dla: Instalacje na elewacji lub scianie gospodarczej
Przykład: Konstrukcja mocowana na 3 kolkach rozporowych o srednicy 10mm na trojkat
Panele o grubosci 35mm, szerokosci 115cm
Idealne dla: Dobor pod konkretny model panelu
Przykład: Maks. dlugosc panelu 210cm przy kacie 45°
Mozliwosc montazu na gruncie
Idealne dla: Elastyczne zastosowanie tej samej konstrukcji
Przykład: Stelaz po obroceniu o 90° stawiany na blokach betonowych
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co dziala dobrze: Prosta, uniwersalna konstrukcja z profili aluminiowych, ktora mozna zmodyfikowac pod dluzsze panele (np. 230cm przy zmienionym kacie); ta sama konstrukcja po obroceniu o 90° nadaje sie takze do montazu naziemnego na blokach betonowych.
Czego trzeba byc swiadomym: To zestaw typu "zrob to sam" bez certyfikatow budowlanych - wymaga wlasnorecznego przycinania elementow i wiercenia otworow, a odpowiedzialnosc za wykonanie i montaz spoczywa na wykonawcy; nie jest to gotowa, certyfikowana konstrukcja pod klucz.
Podsumowanie: Dobry wybor dla osob z podstawowymi umiejetnosciami technicznymi, chcacych samodzielnie i tanio zamontowac 2 panele o grubosci 35mm na pionowej scianie lub gruncie - nie dla osob oczekujacych gotowej, certyfikowanej konstrukcji.
Jak wykonac montaz tego zestawu
Przygotowanie elementow: Elementy wymagaja doniecia na wymiar pila katowa oraz wywiercenia otworow wiertarka - konstrukcja nie jest gotowym produktem do zlozenia bez obrobki.
Montaz trojkatow do sciany: Wykonuje sie pare "trojkatow" z profili, montowanych do sciany w odleglosci 150cm od siebie, kazdy na 3 kolkach rozporowych o srednicy 10mm.
Mocowanie paneli: Do trojkatow montuje sie poziomo profile 40x40, na ktorych zaciskami (klemami) mocowane sa panele o grubosci 35mm.
Co to oznacza w praktyce: W praktyce montaz wymaga podstawowych narzedzi (wiertarka, pila katowa) i pewnej wprawy technicznej - konstrukcje mozna tez dostosowac pod dluzsze panele lub przeniesc na grunt.
Specyfikacja zestawu montazowego
| Parametr | Wartość |
|---|---|
| Wymiary i kat | |
| Kat pochylenia | 45° |
| Grubosc obslugiwanych paneli | 35 mm |
| Szerokosc panelu | 115 cm |
| Maks. dlugosc panelu | 210 cm |
| Zawartosc zestawu | |
| Profile katowe aluminiowe 40x40x2mm, dl. 2m | 4 szt. |
| Zaciski skrajne 35mm (sruba M8) | 4 szt. |
| Zaciski srodkowe 35mm (sruba M8 + nakretka) | 2 szt. |
| Sruby M10x25 z nakretka kolnierzowa nierdzewna A2 | 10 szt. |
| Profile szynowe aluminiowe 40x40mm, dl. 2400mm | 2 szt. |
| Montaz | |
| Rozstaw trojkatow mocujacych | 150 cm |
| Mocowanie do sciany | 3 kolki rozporowe sr. 10mm na trojkat |
| Wymagane narzedzia | wiertarka, pila katowa |
Zastosowania zestawu
Produkty kompatybilne i uzupełniające
Pozostale akcesoria i elementy montazowe do instalacji fotowoltaicznych
Zobacz elementy montazowe →Pozostale zestawy montazowe, stelaze na dach, grunt i sciane
Zobacz stelaze i konstrukcje →Jak dobrac ten zestaw montazowy
- Sprawdz grubosc panelu Zestaw jest przeznaczony do paneli o grubosci 35mm - upewnij sie, ze posiadane panele maja zgodna grubosc ramy.
- Sprawdz szerokosc i dlugosc panelu Zestaw obsluguje panele o szerokosci 115cm i dlugosci do 210cm (mozliwa modyfikacja konstrukcji pod dluzsze panele - patrz uwagi sklepu ponizej).
- Zaplanuj miejsce montazu Standardowo zestaw montuje sie na pionowej scianie; po obroceniu o 90° mozna go zastosowac takze do montazu naziemnego na blokach betonowych.
- Przygotuj narzedzia Montaz wymaga samodzielnego przyciecia elementow pila katowa i wywiercenia otworow wiertarka - to produkt typu "zrob to sam", nie gotowa konstrukcja.
Instrukcja montazu i uwagi wlasne sklepu
Konstrukcja bez certyfikatów budowlanych, zatem montaż i wykonanie na odpowiedzialność wykonawcy. Układ paneli pionowy, 2 obok siebie.
Ta konstrukcja wymaga samodzielnego przycięcia elementów na określoną długość i wywiercenia otworów. Potrzebna wiertarka i piła kątowa.
UWAGA:. Konstrukcję można zmodyfikować i zamiast odległości i długości 80cm zastosować 100cm i 90cm i skrócić przylegającą do ściany część na 110cm. Ten zabieg pozwoli na zastosowanie dłuższych paneli np. 230 cm. Uzyskany kąt pochylenia to 50 stopni do poziomu (spadek efektywności pracy o kilka procent). Dla paneli o wysokości ponad 2m element o długości 150cm można zrobić o długości 180cm. Zobacz drugi rysunek.

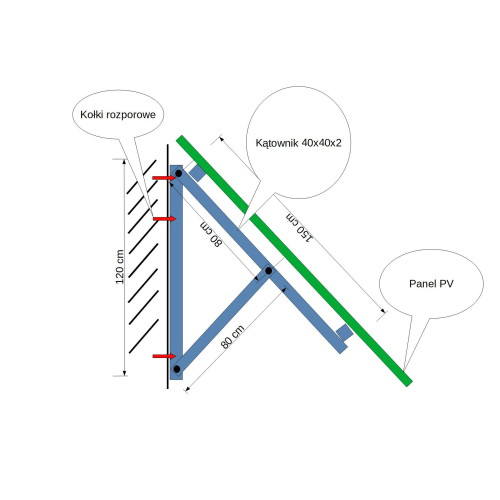

Rysunek wyjaśnia sposób wykonania. Wykonujemy parę takich "trójkątów" i montujemy do ściany w odległości 150cm od siebie. Do tych trójkątów montujemy poziomo profile 40x40, a na nich na docisk za pomocą klem panele.
Zalecamy montaż każdego trójkąta na 3 kołkach rozporowych średnicy 10mm. Długość zależna od grubości ściany i ewentualnego ocieplenia ściany. Ważny jest solidny montaż, bo szczególnie górne kołki są mocno obciążone siłami wyrywającymi. Można zastosować tzw. kotwy chemiczne. Przygotowanie elementów wymaga przycięcia piłą kątową i użycia wiertarki z wiertłem fi 10.
Stelaż ten po obróceniu o 90 stopni można zastosować na grunt. na gruncie stawiamy na bloczkach betonowych i do nich przytwierdzamy kołkami stelaż.
Najczęściej zadawane pytania (FAQ)
Jakie panele pasuja do tego zestawu montazowego?
Zestaw jest przeznaczony do paneli o grubosci 35mm i szerokosci 115cm, przy maksymalnej dlugosci 210cm.
Czy ten zestaw montazowy ma certyfikaty budowlane?
Nie, konstrukcja nie posiada certyfikatow budowlanych - montaz i wykonanie odbywaja sie na odpowiedzialnosc wykonawcy.
Jakie narzedzia sa potrzebne do montazu?
Do przygotowania elementow potrzebna jest wiertarka oraz pila katowa, poniewaz elementy wymagaja doniecia na wymiar i wywiercenia otworow.
Czy ten zestaw mozna zamontowac na gruncie?
Tak, po obroceniu konstrukcji o 90° stelaz mozna ustawic na blokach betonowych i zamontowac na gruncie.
Ile elementow mocujacych zawiera zestaw?
Zestaw zawiera m.in. 4 profile katowe aluminiowe 40x40x2mm, zaciski skrajne i srodkowe do paneli 35mm oraz 10 srub M10x25 z nakretkami kolnierzowymi nierdzewnymi.
