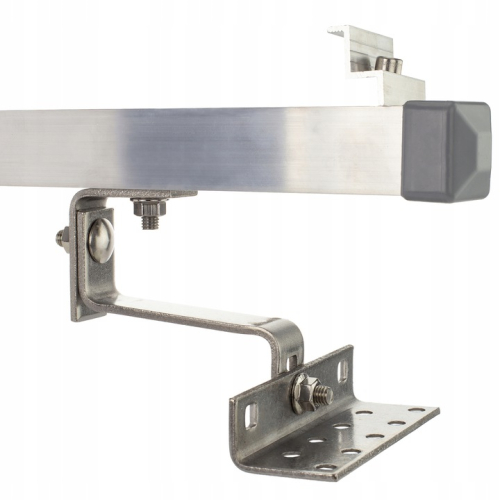

Zestaw montazowy na 2 panele fotowoltaiczne 35mm grubości, szer max 115cm, montaż w pionie, dach pokryty dachówką
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Zestaw montażowy na dach z dachówką na 2 panele PV 35mm, pion
Grubość paneli 35mm | Szer. paneli do 111cm | Dach z dachówki ceramicznej/betonowej | Waga zestawu 15 kg
Komplet profili, uchwytów dachowych i klem do samodzielnego montażu 2 paneli fotowoltaicznych w pionie na dachu krytym dachówką ceramiczną lub betonową.
O zestawie montażowym na dachówkę
Zestaw służy do montażu 2 paneli fotowoltaicznych o grubości 35mm w orientacji pionowej na dachu krytym dachówką ceramiczną lub betonową. W skład kompletu wchodzą 2 profile aluminiowe 40x40x2350mm, 4 uchwyty dachowe do montażu pod dachówkę (do krokwi, nie do łat), 4 klemy końcowe i 2 klemy środkowe do mocowania paneli wraz ze śrubami i nakrętkami kwadratowymi, a także 4 śruby M10x25 z nierdzewnymi nakrętkami kołnierzowymi.
System jest przeznaczony dla paneli o szerokości nie większej niż 111cm. W zestawie nie znajdują się wkręty do drewna mocujące uchwyty dachowe do krokwi - trzeba je dokupić osobno (sklep poleca wkręty nierdzewne lub kwasoodporne, np. 6x50, dostępne w paczkach po 100 szt.). Cały zestaw waży 15kg.
Dla kogo jest ten zestaw montażowy
Właściciele domów z dachówką
Idealne dla: Dach kryty dachówką ceramiczną lub betonową
Przykład: 4 uchwyty dachowe montowane pod dachówką do krokwi
Montaż 2 paneli w pionie lub poziomie
Idealne dla: Elastyczna orientacja układu
Przykład: Obrót całego układu o 90° zamienia panele na poziome
Rozbudowa o kolejne zestawy
Idealne dla: Instalacje z wieloma sąsiadującymi zestawami
Przykład: Łączniki szyn (osobno) i 2 śruby M10x25 na każde połączenie
Montaż własnymi rękami
Idealne dla: Samodzielny montaż z gotowego kompletu
Przykład: Profile, uchwyty i klemy w zestawie - bez wkrętów do drewna
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: kompletny zestaw profili, uchwytów dachowych i klem dopasowanych do dachówki ceramicznej/betonowej, możliwość obrotu układu o 90° (panele pionowo lub poziomo), łatwa rozbudowa o kolejne zestawy za pomocą łączników szyn.
Czego trzeba być świadomym: zestaw nie zawiera wkrętów do drewna mocujących uchwyty do krokwi - trzeba je dokupić osobno; system jest ograniczony do paneli o szerokości maks. 111cm i grubości 35mm; montaż wymaga podszlifowania dachówki w miejscu wyjścia uchwytu.
Podsumowanie: to dopasowany zestaw montażowy do dachówki ceramicznej/betonowej dla 2 paneli 35mm, wymagający jedynie dokupienia wkrętów do drewna.
Jak przebiega montaż na dachówce
Montaż uchwytów dachowych: Uchwyty dachowe wkręca się pod dachówkami, najlepiej do krokwi (lub do łat, jeśli są odpowiednio grube). Warto podszlifować dachówkę w miejscu wyjścia uchwytu, aby nie powstała szpara.
Mocowanie profili i paneli: Do wystających spod dachówek uchwytów przykręca się śrubami M10 profile aluminiowe 40x40, montowane w poziomie w odstępie 90-130cm od siebie. Panele mocuje się klemami na docisk - środkowymi między panelami, końcowymi na krawędziach.
Orientacja i rozbudowa: Cały układ można obrócić o 90 stopni, uzyskując panele w orientacji poziomej z profilami montowanymi w pionie. Kolejne zestawy montowane obok siebie można połączyć łącznikami szyn (2 śruby M10x25 z nakrętkami kołnierzowymi na każde połączenie).
Specyfikacja techniczna zestawu montażowego na dachówkę
| Parametr | Wartość |
|---|---|
| Przeznaczenie i zgodność | |
| Miejsce montażu | Dach kryty dachówką ceramiczną lub betonową |
| Orientacja paneli | Pionowa (możliwy obrót układu o 90° - orientacja pozioma) |
| Liczba paneli | 2 |
| Wymiary obsługiwanych paneli | |
| Grubość paneli | 35 mm |
| Maksymalna szerokość panela | 111 cm |
| Zawartość zestawu | |
| Profile aluminiowe | 2 x 40x40x2350mm |
| Uchwyty dachowe | 4 szt. (montaż pod dachówkę, do krokwi) |
| Klemy mocujące | 4 końcowe + 2 środkowe, ze śrubami i nakrętkami kwadratowymi |
| Śruby montażowe | 4 x M10x25 z nakrętkami kołnierzowymi, nierdzewne |
| Waga zestawu | 15 kg |
Zastosowania zestawu montażowego na dachówkę
Jak dobrać zestaw montażowy na dachówkę
- Sprawdź typ pokrycia dachu Zestaw jest przeznaczony na dach kryty dachówką ceramiczną lub betonową - do innych pokryć potrzebny jest inny system uchwytów.
- Zweryfikuj grubość i szerokość paneli System obsługuje panele o grubości 35mm i szerokości maks. 111cm - panele szersze nie zmieszczą się w konstrukcji.
- Dokup wkręty do drewna Zestaw nie zawiera wkrętów mocujących uchwyty dachowe do krokwi - potrzebne są nierdzewne lub kwasoodporne, np. 6x50.
- Zaplanuj rozbudowę Przy montażu kilku zestawów obok siebie warto dokupić łączniki szyn, które ułatwiają połączenie profili.
Uwagi montażowe od sklepu
W zestawie brak wkrętów do drewna mocujących uchwyty dachowe do krokwi.
Zalecamy zakup wkrętów nierdzewnych lub kwasoodpornych np 6x50 (dostępne w naszym sklepie w paczkach po 100 szt)
Uchwyty dachowe wmontujemy pod dachówkami (najlepiej do krokwi lub do łat, jeśli są grube). Dachówkę warto podszlifować (pocienić w miejscu wyjścia sztycy, tak aby nie było szpary). Do wystających z pod dachówek uchwytów przykręcamy śrubami M10 profile 40x40x2220mm
W przypadku montowania obok siebie kolejnych takich zestawów, warto je połączyć łącznikami szyn, dostępnymi w naszym sklepie (na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi)
Najczęściej zadawane pytania (FAQ)
Na jaki rodzaj dachu jest przeznaczony ten zestaw montażowy?
Na dach skośny kryty dachówką ceramiczną lub betonową. Uchwyty dachowe montuje się pod dachówkami, najlepiej do krokwi.
Czy zestaw zawiera wkręty do mocowania uchwytów?
Nie. W zestawie brak wkrętów do drewna mocujących uchwyty dachowe do krokwi - trzeba dokupić je osobno, np. nierdzewne lub kwasoodporne 6x50.
Jakie panele pasują do tego zestawu?
Panele o grubości 35mm i szerokości nie większej niż 111cm, montowane w orientacji pionowej (możliwy też obrót układu o 90° na orientację poziomą).
Czy można łączyć kilka takich zestawów obok siebie?
Tak, sąsiadujące zestawy można połączyć łącznikami szyn, dostępnymi osobno w sklepie - każde połączenie wymaga 2 śrub M10x25 z nakrętkami kołnierzowymi.
Ile waży zestaw montażowy na 2 panele 35mm na dachówkę?
Kompletny zestaw (profile, uchwyty dachowe, klemy i śruby) waży 15kg.
