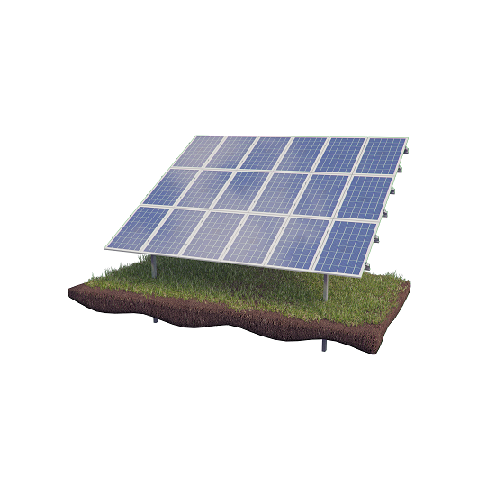

Stelaż do montażu konstrukcji betonowanej na grunt na 24 paneli o wymiarach do 192cm x 114cm/35mm w pionie układ 8x3
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 246,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Elementy do konstrukcji betonowanej na grunt na 24 panele PV w pionie, układ 8x3
24 panele w układzie 8x3 | Panele o grubości 35 mm | Kąt pochylenia efektywny 22 stopnie | Montaż na gruncie, beton w gruncie
Zestaw elementów do samodzielnego wykonania systemu montażowego na 24 panele ustawione pionowo, betonowanego w gruncie. Dla osób budujących dużą instalację naziemną.
O zestawie na 24 panele w układzie 8x3
Zestaw elementów do konstrukcji betonowanej na grunt to system do samodzielnego wykonania na 24 panele w pionie, w układzie 8x3: 8 paneli w rzędzie i 3 rzędy. Jest przeznaczony do paneli o grubości 35 mm, długości od 164 do 192 cm i szerokości do 114 cm.
Według opisu sklepu to kompletny system z wszystkimi elementami, oprócz betonu do zalania. Montaż wymaga przycięcia elementów na wymaganą długość i wywiercenia otworów fi 10. System nie jest przeznaczony do montażu na dachu, ponieważ nie ma certyfikatów bezpieczeństwa i odporności na wiatr. Karta nie podaje parametrów wytrzymałościowych.
Dla kogo jest ten zestaw
Budujący instalację naziemną
Idealne dla: 24 panele w jednym systemie
Przykład: Układ 8x3 w pionie, betonowany w gruncie.
Majsterkowicz z narzędziami
Idealne dla: Samodzielne wykonanie
Przykład: Zestaw wymaga przycięcia elementów i wiercenia otworów fi 10.
Właściciel paneli 35 mm
Idealne dla: Panele do 192 cm
Przykład: Panele o grubości 35 mm, długości 164–192 cm i szerokości do 114 cm.
Wykonawca konstrukcji naziemnych
Idealne dla: Kompletny zestaw
Przykład: Wszystkie elementy poza betonem do zalania.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) kompletny zestaw elementów poza betonem, na 24 panele; (2) opisany układ 8x3 i efektywny kąt pochylenia 22 stopnie; (3) konstrukcję można wzmocnić dodatkowymi słupkami przy silnych bocznych wiatrach.
Czego trzeba być świadomym: system nie jest przeznaczony do montażu na dachu i nie ma certyfikatów bezpieczeństwa ani odporności na wiatr. Montaż wymaga cięcia, wiercenia i zabetonowania słupków, więc trzeba mieć odpowiednie narzędzia i plan stabilności konstrukcji. Karta nie podaje parametrów wytrzymałościowych.
Podsumowanie: To zestaw dla osób, które samodzielnie zbudują betonowaną w gruncie konstrukcję pod 24 panele w pionie. Przed zakupem sprawdź wymiary paneli, grubość 35 mm i warunki wiatrowe w miejscu montażu.
Jak działa konstrukcja betonowana w gruncie
Układ 8x3: Panele ustawia się w trzech rzędach po 8 sztuk, w układzie pionowym. Całość jest betonowana w gruncie, a beton do zalania nie wchodzi w skład zestawu.
Samodzielne wykonanie: Elementy trzeba przyciąć na wymaganą długość i wywiercić w nich otwory fi 10. Potrzebne są m.in. piła kątowa, wiertarka z wiertłem do metalu fi 10 i klucz francuski.
Co to znaczy w praktyce: Efektywny kąt pochylenia paneli to 22 stopnie. Przy silnych bocznych wiatrach konstrukcję można wzmocnić dodatkowymi słupkami zamocowanymi od tyłu pod kątem.
Specyfikacja techniczna zestawu na 24 panele PV
| Parametr | Wartość |
|---|---|
| Panele | |
| Liczba paneli | 24 |
| Układ | 8x3, panele w pionie |
| Grubość paneli | 35 mm |
| Długość paneli | 164–192 cm |
| Maks. szerokość paneli | 114 cm |
| Konstrukcja | |
| Efektywny kąt pochylenia | 22 stopnie |
| Waga zestawu | 220 kg |
| Sposób montażu | Betonowanie w gruncie |
| Beton | Poza zestawem |
| Zastosowanie | |
| Miejsce montażu | Grunt |
| Montaż na dachu | Niezalecany, system bez certyfikatów |
| Parametry wytrzymałościowe | Wg dokumentacji producenta |
Zastosowania zestawu na 24 panele w pionie
Produkty kompatybilne i uzupełniające
Stelaże betonowane do gruntu dla paneli o grubości 35 mm.
Zobacz stelaże do gruntu →Zestawy montażowe do paneli.
Zobacz stelaże i konstrukcje →Jak dobrać zestaw do 24 paneli
- Sprawdź grubość i wymiary paneli System jest przeznaczony do paneli o grubości 35 mm, długości 164–192 cm i szerokości do 114 cm.
- Policz panele Zestaw jest opisany na 24 panele w układzie 8x3, w pionie.
- Zaplanuj narzędzia i beton Potrzebujesz m.in. piły kątowej, wiertarki z wiertłem fi 10 i betonu do zalania, którego nie ma w zestawie.
- Oceń wiatr System nie ma certyfikatów odporności na wiatr. Przy silnych bocznych wiatrach przewidź dodatkowe wzmocnienie.
Zakres zestawu i wzmocnienie
Zestaw elementów do samodzielnego wykonania stelaża montażowego na 24 panele w pionie, w układzie 8x3 betonowanego w gruncie (8 paneli w rzędzie, 3 rzędy). System nie jest przeznaczony do montażu na dachu ! (nie posiada certyfikatów bezpieczeństwa i odporności na np. wiatr)
Jest to kompletny system i zawiera wszystkie elementy prócz betonu do zalania. Montaż wymaga przycięcia elementów na wymaganą długość i wywiercenia otworów fi 10. Potrzebne narzędzia to piła kątowa, wiertarka z wiertłem do metalu fi 10 i klucz francuski do skręcania.
System na panele grubości 35mm, długość od 164 do 192 cm, szerokość maksymalna paneli 114cm
W przypadku spodziewanych silnych bocznych wiatrów konstrukcję można dodatkowo wzmocnić tzw. stężeniem/zastrzałem przy użyciu dodatkowych 2 słupków o długości 230cm zamocowanych od tyłu konstrukcji pod kątem (jedno mocowanie u dołu kompletu z rysunku, a drugie u góry takiego komplety z rysunku). Te zastrzały dokopujemy osobno - nie ma ich w tym zestawie.
Efektywny kąt pochylenia paneli to 22 stopnie.
Najczęściej zadawane pytania (FAQ)
Na ile paneli jest ten zestaw?
Zestaw jest opisany na 24 panele w pionie, w układzie 8x3: 8 paneli w rzędzie i 3 rzędy.
Jakie panele pasują do tego systemu?
Pasują panele o grubości 35 mm, długości od 164 do 192 cm i szerokości maksymalnie 114 cm.
Czy w zestawie jest beton?
Nie, zestaw zawiera wszystkie elementy prócz betonu do zalania, według opisu sklepu.
Czy można zamontować ten system na dachu?
Nie, system nie jest przeznaczony do montażu na dachu, bo nie ma certyfikatów bezpieczeństwa i odporności na wiatr.
Jaki jest kąt pochylenia paneli?
Efektywny kąt pochylenia paneli wynosi 22 stopnie, według opisu sklepu.
