Zestaw montazowy na 22 panele, 2 rzędy, 35mm grubości, szer max 114cm, montaż w pionie, dach pokryty dachówką
Dostępność: Dostępny
Czas wysyłki: 48 godzin
Koszt wysyłki: od 200,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Zestaw montażowy na 22 panele 35 mm, 2 rzędy, dach z dachówką
22 panele w 2 rzędach po 11 | Panele grubości 35 mm | Szerokość panelu do 114 cm | Orientacja pionowa
Konstrukcja do montażu 22 paneli fotowoltaicznych na dachu pochylonym pokrytym dachówką. Dla instalatorów i właścicieli domów, którzy składają system samodzielnie.
O zestawie montażowym na 22 panele
Zestaw montażowy na 22 panele przeznaczony jest do dachów pochylonych pokrytych dachówką ceramiczną lub betonową. Panele układa się w dwóch rzędach po 11 sztuk, w orientacji pionowej. System obsługuje panele grubości 35 mm i szerokości nie większej niż 114 cm.
Uchwyty dachowe montuje się pod dachówkami, a do wystających elementów przykręca profile 40x40x2220 mm. Panele mocuje się klemami dociskowymi. Układ można obrócić o 90 stopni i ułożyć panele poziomo. Zestaw nie zawiera wkrętów do drewna mocujących uchwyty do krokwi – szczegóły w sekcji instrukcji poniżej.
Dla kogo jest ten zestaw montażowy
Dach z dachówką
Idealne dla: Dach pochylony, dachówka ceramiczna lub betonowa
Przykład: Uchwyty dachowe wchodzą pod dachówki i mocują się do krokwi lub łat.
Instalator PV
Idealne dla: Szybki montaż jednej połaci
Przykład: 22 panele w dwóch rzędach po 11 sztuk można zamocować na jednym układzie profili.
Panele 35 mm
Idealne dla: Moduły o szerokości do 114 cm
Przykład: System dedykowany do paneli grubości 35 mm i szerokości maksymalnie 114 cm.
Rozbudowa instalacji
Idealne dla: Kolejne zestawy obok siebie
Przykład: Sąsiednie zestawy łączy się łącznikami szyn, po 2 śruby M10x25 na łącznik.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) gotowy zestaw na 22 panele w dwóch rzędach, (2) uchwyty montowane pod dachówką bez przekuwania pokrycia, (3) możliwość obrotu układu o 90 stopni dla paneli poziomych.
Czego trzeba być świadomym: zestaw nie obejmuje wkrętów do drewna mocujących uchwyty do krokwi. Nie jest przeznaczony do paneli grubszych niż 35 mm ani szerszych niż 114 cm. Obciążenia wiatrem i śniegiem oraz stan krokwi należy ocenić na obiekcie, a montaż powierzyć wykwalifikowanej ekipie.
Podsumowanie: to zestaw na 22 panele 35 mm dla dachu z dachówką. Przed zakupem sprawdź wymiary swoich modułów i dokup wkręty nierdzewne.
Jak zbudowany jest system

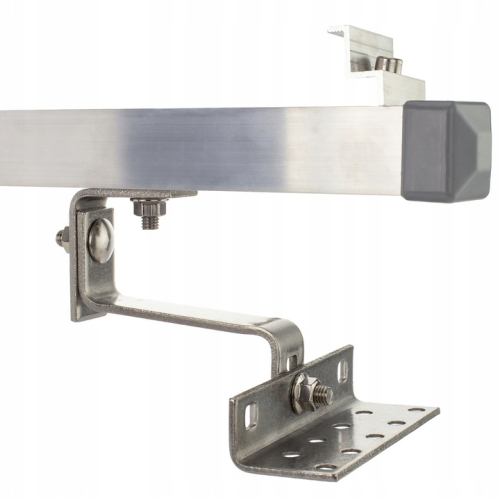

Uchwyty pod dachówką: Uchwyty dachowe montuje się pod dachówkami, najlepiej do krokwi lub do grubych łat. Dachówkę warto podszlifować w miejscu wyjścia sztycy, aby nie powstała szpara.
Profile i klemy: Do uchwytów przykręca się śrubami M10 profile 40x40x2220 mm, ułożone poziomo w odstępie od 90 do 130 cm. Panele mocuje się klemami środkowymi między modułami i końcowymi na brzegach.
Co to znaczy w praktyce: Układ jest elastyczny: panele można ułożyć pionowo lub poziomo, a kolejne zestawy łączyć w dłuższe rzędy.
Specyfikacja zestawu montażowego na 22 panele
| Parametr | Wartość |
|---|---|
| Układ | |
| Liczba paneli | 22 szt. |
| Rozmieszczenie | 2 rzędy po 11 paneli |
| Orientacja paneli | pionowa (możliwy obrót o 90°) |
| Rodzaj dachu | pochylony, dachówka ceramiczna lub betonowa |
| Panele | |
| Grubość paneli | 35 mm |
| Maksymalna szerokość panelu | 114 cm |
| Elementy | |
| Profile | 40x40x2220 mm, montaż poziomy, odstęp 90–130 cm |
| Śruby do profili | M10 |
| Mocowanie paneli | klemy dociskowe środkowe i końcowe |
| Masa | 90 kg (wg karty produktu) |
Zastosowania zestawu na 22 panele
Produkty kompatybilne i uzupełniające
Łączniki szyn, klemy i inne akcesoria do konstrukcji.
Zobacz elementy montażowe →Jak dobrać zestaw montażowy
- Grubość i szerokość paneli Sprawdź w karcie modułu, czy panele mają 35 mm grubości i nie więcej niż 114 cm szerokości.
- Pokrycie dachu Zestaw jest przeznaczony do dachówki ceramicznej lub betonowej. Dla blachy czy gontu dobierz inną konstrukcję.
- Krokwie i łaty Uchwyty mocuje się do krokwi, a przy grubych łatach – do łat. Kup wkręty nierdzewne lub kwasoodporne, np. 6x50.
- Rozbudowa Przy kilku zestawach obok siebie użyj łączników szyn, po 2 śruby M10x25 z nakrętkami kołnierzowymi na łącznik.
Instrukcja montażu i uwagi sklepu
W zestawie brak wkrętów do drewna mocujących uchwyty dachowe do krokwi.
Zalecamy zakup wkrętów nierdzewnych lub kwasoodpornych np 6x50 (dostępne w naszym sklepie w paczkach po 100 szt)
Uchwyty dachowe wmontujemy pod dachówkami (najlepiej do krokwi lub do łat, jeśli są grube). Dachówkę warto podszlifować (pocienić w miejscu wyjścia sztycy, tak aby nie było szpary). Do wystających z pod dachówek uchwytów przykręcamy śrubami M10 profile 40x40x2220mm
Profile montowane w poziomie w odległości od 90 do 130cm od siebie. Panele przymocowujemy klemami na docisk do profili. Pomiędzy panelami klemami środkowymi a na końcach końcowymi. Panele w orientacji pionowej oczywiście.
Oczywiście cały układ można obrócić o 90 stopni i wtedy panele są układane w orientacji poziomej, a profile 40x40 są montowane w pionie.
W przypadku montowania obok siebie kolejnych takich zestawów, warto je połączyć łącznikami szyn, dostępnymi w naszym sklepie (na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi)
Najczęściej zadawane pytania (FAQ)
Ile paneli obsługuje ten zestaw?
Zestaw jest przeznaczony na 22 panele ułożone w dwóch rzędach po 11 sztuk, w orientacji pionowej.
Na jaki dach nadaje się zestaw?
Na dach pochylony pokryty dachówką ceramiczną lub betonową. Uchwyty wmontowuje się pod dachówkami.
Czy w zestawie są wkręty do krokwi?
Nie. Zalecamy zakup wkrętów nierdzewnych lub kwasoodpornych, np. 6x50, dostępnych w sklepie w paczkach po 100 szt.
Czy można ułożyć panele poziomo?
Tak, cały układ można obrócić o 90 stopni – panele leżą wtedy poziomo, a profile 40x40 są montowane pionowo.
Jak łączyć kilka zestawów obok siebie?
Użyj łączników szyn. Na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi.
