Stelaż do montażu konstrukcji betonowanej na grunt na 18 paneli o wymiarach do 192cm x 114cm/30mm w pionie układ 6x3
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 246,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

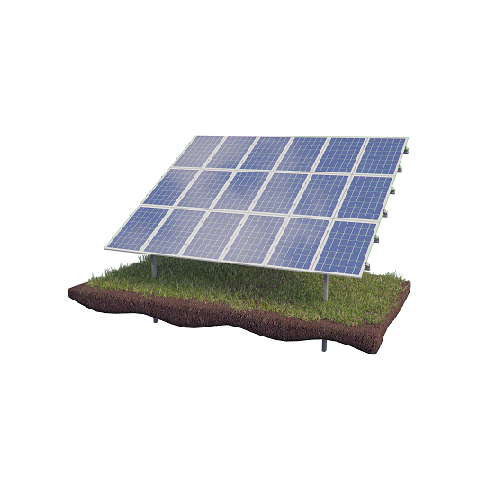

Stelaż betonowany na grunt na 18 paneli, układ 6x3 w pionie
18 paneli | Układ 6x3 | Panele do 192x114 cm | Grubość 30 mm
Zestaw elementów do samodzielnego wykonania stelaża betonowanego w gruncie dla 18 paneli montowanych w pionie, w trzech rzędach po sześć.
O stelażu betonowanym na 18 paneli
Stelaż betonowany na grunt to zestaw elementów do samodzielnego wykonania konstrukcji pod 18 paneli fotowoltaicznych ustawionych w pionie w układzie 6x3. Konstrukcję mocuje się w betonowanych w gruncie fundamentach, a zestaw obejmuje wszystkie elementy poza betonem do zalania.
System jest przeznaczony wyłącznie na grunt, a nie na dach, ponieważ nie ma certyfikatów bezpieczeństwa i odporności na wiatr dla montażu dachowego. Masa zestawu według karty to 150 kg. Montaż wymaga przycięcia profili i wywiercenia otworów, więc przed zakupem warto sprawdzić swoje możliwości wykonawcze oraz wymiary paneli.
Dla kogo jest ten stelaż
Właściciele działek i gospodarstw
Idealne dla: Instalacje na wolnym gruncie
Przykład: Układ 6x3 mieści 18 paneli, a konstrukcja stoi na własnych fundamentach betonowych.
Osoby montujące samodzielnie
Idealne dla: Użytkownicy z narzędziami i doświadczeniem
Przykład: Potrzebne są m.in. piła kątowa, wiertarka z wiertłem fi 10 i klucz francuski.
Instalatorzy
Idealne dla: Budowa elektrowni gruntowych
Przykład: Zestaw pozwala wykonać stelaż pod panele do 192x114 cm o grubości 30 mm.
Domy bez miejsca na dachu
Idealne dla: Elektrownie ogrodowe
Przykład: Konstrukcja na gruncie jest alternatywą, gdy dach nie nadaje się do montażu.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) kompletny zestaw elementów bez betonu, (2) układ 6x3 pod 18 paneli, (3) możliwość dodatkowego wzmocnienia zastrzałami przy silnych bocznych wiatrach.
Czego trzeba być świadomym: to zestaw do samodzielnego wykonania, który wymaga cięcia profili, wiercenia i zabetonowania fundamentów. Nie jest przeznaczony na dach. Sprawdź wymiary i grubość swoich paneli: karta określa panele do 192x114 cm o grubości 30 mm. Przy trudnym gruncie lub silnych wiatrach skonsultuj fundamenty z projektantem.
Podsumowanie: to stelaż gruntowy pod 18 paneli w pionie, układ 6x3, z masą 150 kg. Sprawdź zgodność paneli i przygotuj fundamenty oraz narzędzia.
Jak zbudowany jest stelaż
Słupki i zastrzały: Konstrukcję tworzą słupki ze stalowych profili 40x60 mocowane śrubami M10. Dodatkowe zastrzały zwiększają sztywność, a przy silnych bocznych wiatrach można dodać kolejne słupki.
Fundamenty betonowe: Zestaw przewiduje osiem wykopów pod zabetonowanie, w układzie opisanym w instrukcji. Ważne, aby słupki zabetonować równo i pionowo.
Co to znaczy w praktyce: Na stelaż montuje się poziomo profile aluminiowe 40x40, do których klemami mocuje się panele. Efektywny kąt pochylenia paneli wynosi 22 stopnie.
Specyfikacja techniczna stelaża na 18 paneli
| Parametr | Wartość |
|---|---|
| Układ | |
| Liczba paneli | 18 |
| Układ | 6x3 (6 w rzędzie, 3 rzędy) |
| Orientacja paneli | Pionowa |
| Panele | |
| Maks. wymiary panelu | do 192 x 114 cm |
| Grubość panelu (karta) | 30 mm |
| Konstrukcja | |
| Sposób montażu | Betonowany w gruncie |
| Profile aluminiowe | 40x40 mm |
| Słupki | Profile stalowe 40x60 mm |
| Efektywny kąt pochylenia | 22° |
| Masa zestawu (karta) | 150 kg |
Zastosowania stelaża
Produkty kompatybilne i uzupełniające
Stelaże betonowane dla paneli o grubości 30 mm.
Zobacz stelaże do gruntu 30 mm →Akcesoria do montażu instalacji fotowoltaicznych.
Zobacz elementy montażowe →Kompletne zestawy elektrowni słonecznych.
Zobacz zestawy elektrowni →Jak dobrać stelaż
- Wymiary paneli. Sprawdź, czy panele mieszczą się do 192x114 cm i mają grubość 30 mm zgodnie z kartą.
- Liczba paneli. Ten zestaw jest do 18 paneli w układzie 6x3 w pionie. Inna liczba paneli wymaga innego stelaża.
- Warunki wiatrowe. W miejscach z silnymi bocznymi wiatrami wzmocnij konstrukcję dodatkowymi zastrzałami.
- Narzędzia i beton. Przygotuj piłę kątową, wiertarkę z wiertłem fi 10, klucz francuski oraz beton do fundamentów.
Instrukcja montażu stelaża
Zestaw elementów do samodzielnego wykonania stelaża montażowego na 18 paneli w pionie, w układzie 6x3 betonowanego w gruncie (6 paneli w rzędzie, 3 rzędy). System nie jest przeznaczony do montażu na dachu ! (nie posiada certyfikatów bezpieczeństwa i odporności na np. wiatr)
Jest to kompletny system i zawiera wszystkie elementy prócz betonu do zalania. Montaż wymaga przycięcia elementów na wymaganą długość i wywiercenia otworów fi 10. Potrzebne narzędzia to piła kątowa, wiertarka z wiertłem do metalu fi 10 i klucz francuski do skręcania.
Wykonujemy z profili stalowych 40x60 elementy jak na rysunku i montujemy na śruby M10x120 (czerwone). Pod śruby wiercimy otwory fi 10. 4 takie komplety
UWAGA: 4 słupki trzeba przeciąć aby uzyskać elementy 130cm i 100cm,
Śruba żółta M10x140 łączy 3 elementy tj 230cm i 230cm na zakładkę ok 10cm i zastrzał 100cm.
Następnie wykonujemy 8 wykopów na zabetonowanie. W jednym kierunku oddalone o 200 centymetrów (jak na rysunku) a całe konstrukcje oddalone od siebie na odległość 200cm (kwadraty 2x2m). Warto wcześniej rozplanować rozłożenie (przymierzyć profile 40x40).
Ważne aby konstrukcje były równo i pionowo zabetonowane. Po zastygnięciu betonu montujemy poziomo profili aluminiowe 40x40 w 6 rzędach, po 3 sztuki Profile po 3 sztuki łączymy łącznikami i śrubami M10x25
Profile 40x40 przykręcamy do słupków śrubami M10x80 (łeb śruby wpuszczamy w rowek profilu 40x40)
Na profile kładziemy panele i przymocowujemy klemami.
W przypadku spodziewanych silnych bocznych wiatrów konstrukcję można dodatkowo wzmocnić tzw. stężeniem/zastrzałem przy użyciu dodatkowych 2 słupków o długości 230cm zamocowanych od tyłu konstrukcji pod kątem (jedno mocowanie u dołu kompletu z rysunku, a drugie u góry takiego komplety z rysunku). Te zastrzały dokopujemy osobno - nie ma ich w tym zestawie.
Efektywny kąt pochylenia paneli to 22 stopnie.
Najczęściej zadawane pytania (FAQ)
Na ile paneli jest ten stelaż?
Stelaż jest przeznaczony na 18 paneli montowanych w pionie, w układzie 6x3: sześć paneli w rzędzie, trzy rzędy.
Czy stelaż można montować na dachu?
Nie. System jest przeznaczony na grunt i nie ma certyfikatów bezpieczeństwa oraz odporności na wiatr potrzebnych na dachu.
Co jest potrzebne do montażu?
Potrzebne są m.in. piła kątowa, wiertarka z wiertłem do metalu fi 10, klucz francuski oraz beton do zalania fundamentów.
Jakie panele pasują do stelaża?
Według karty produktu panele o wymiarach do 192 x 114 cm i grubości 30 mm, montowane w pionie.
Czy zestaw zawiera beton?
Nie. Zestaw zawiera elementy konstrukcji, ale beton do zalania trzeba przygotować samodzielnie.
