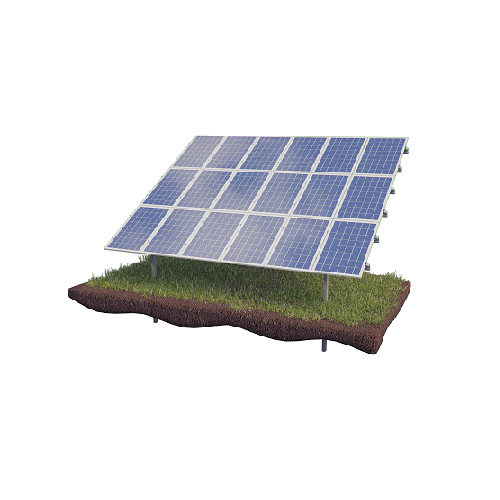

Stelaż do montażu konstrukcji betonowanej na grunt na 12 paneli o wymiarach do 192cm x 114cm/30mm w pionie układ 4x3
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 246,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Stelaż betonowany na grunt na 12 paneli, układ 4x3, panele 30 mm
12 paneli w pionie | Układ 4x3 | Panele grubości 30 mm | Montaż samodzielny
Zestaw elementów do samodzielnego wykonania stelaża gruntowego na 12 paneli w pionie. Konstrukcja jest betonowana w gruncie, a beton nie wchodzi w skład zestawu.
O stelażu betonowanym na 12 paneli, układ 4x3
Zestaw zawiera elementy do samodzielnego wykonania stelaża pod 12 paneli ustawionych w pionie: 4 paneli w rzędzie i 3 rzędy. Konstrukcja jest osadzana w betonowych fundamentach w gruncie. Według opisu sklepu jest to kompletny system, z wyjątkiem betonu do zalania wykopów.
Stelaż nie jest przeznaczony do montażu na dachu, ponieważ nie ma certyfikatów bezpieczeństwa ani odporności na obciążenia takie jak wiatr. Montaż wymaga przycięcia elementów na wymaganą długość, wiercenia otworów fi 10 oraz podstawowych narzędzi: piły kątowej, wiertarki z wiertłem do metalu i klucza. Pełną instrukcję znajdziesz poniżej.
Dla kogo jest stelaż na 12 paneli 4x3
Farma na działce
Idealne dla: Właściciele terenu pod instalację
Przykład: Ustawienie 12 paneli w układzie 4x3 na gruncie
Majsterkowicze
Idealne dla: Osoby, które samodzielnie wykonują konstrukcje
Przykład: Cięcie profili, wiercenie otworów fi 10 i skręcanie śrubami M10
Instalacje na gruncie
Idealne dla: Inwestorzy bez możliwości montażu na dachu
Przykład: Stelaż betonowany w gruncie dla paneli 30 mm
Panele o określonych wymiarach
Idealne dla: Posiadacze paneli do 192 cm
Przykład: Panele o szerokości do 114 cm i grubości 30 mm
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) zestaw elementów obejmuje całość konstrukcji poza betonem, (2) stelaż jest betonowany w gruncie, więc nie wymaga dachu, (3) opis zawiera instrukcję montażu krok po kroku.
Czego trzeba być świadomym: montaż jest samodzielny i wymaga cięcia, wiercenia oraz zalania fundamentów, a zestaw waży 120 kg wg karty sklepu. Konstrukcja nie nadaje się na dach i nie ma certyfikatów odporności na wiatr, dlatego przy silnych bocznych wiatrach warto zastosować opisane w instrukcji dodatkowe stężenie. Jeśli panele mają inną grubość niż 30 mm lub inne wymiary, wybierz inny stelaż.
Podsumowanie: to zestaw dla osób, które chcą samodzielnie wykonać gruntowy stelaż pod 12 paneli 30 mm. Przed zakupem sprawdź wymiary swoich paneli i zaplanuj miejsce na fundamenty.
Jak zbudowany jest stelaż betonowany w gruncie
Słupki i zastrzały: Konstrukcja nośna powstaje z profili stalowych 40x60 przyciętych na wymagane długości i skręcanych śrubami M10. Elementy łączone są zgodnie z rysunkiem dołączonym do zestawu.
Profile aluminiowe pod panele: Poziome profile aluminiowe 40x40 przykręca się do słupków śrubami M10x80, a panele układa się na profilach i mocuje klemami. Efektywny kąt pochylenia paneli wynosi 22 stopnie.
Co to znaczy w praktyce: Układ 4x3 w pionie wymaga zaplanowania siatki fundamentów, bo konstrukcje stoją w odstępach 200 cm. Ważne jest równe i pionowe zabetonowanie słupków przed montażem profili.
Specyfikacja techniczna stelaża na 12 paneli 4x3
| Parametr | Wartość |
|---|---|
| Zestaw | |
| Typ produktu | Zestaw elementów do samodzielnego wykonania stelaża gruntowego |
| Liczba paneli | 12 |
| Układ paneli | 4x3 w pionie (4 w rzędzie, 3 rzędy) |
| Waga zestawu (karta sklepu) | 120 kg |
| Obsługiwane panele | |
| Grubość panelu | 30 mm |
| Długość panelu | do 192 cm |
| Maksymalna szerokość panelu | 114 cm |
| Efektywny kąt pochylenia | 22 stopnie |
| Materiały i montaż | |
| Słupki i zastrzały | Profile stalowe 40x60 (wg instrukcji) |
| Profile pod panele | Profile aluminiowe 40x40 (wg instrukcji) |
| Montaż | Cięcie, wiercenie otworów fi 10, skręcanie śrubami M10 |
| Beton | Nie wchodzi w skład zestawu |
Zastosowania stelaża betonowanego na grunt
Produkty kompatybilne i uzupełniające
Inne stelaże gruntowe dla paneli grubości 30 mm.
Zobacz stelaże do gruntu 30 mm →Lekkie stelaże aluminiowe na grunt.
Zobacz konstrukcje lekkie na grunt →Cała oferta konstrukcji montażowych.
Zobacz stelaże i zestawy montażowe →Jak dobrać stelaż na 12 paneli 4x3
- Sprawdź grubość panelu Zestaw jest przeznaczony dla paneli o grubości 30 mm. Dla paneli 30 mm wybierz stelaż z odpowiedniej kategorii.
- Zmierz długość i szerokość Panele powinny mieć długość do 192 cm i szerokość maksymalnie 114 cm.
- Zaplanuj układ Układ 4x3 oznacza 12 paneli ustawionych w pionie. Zaplanuj fundamenty w odstępach 200 cm przed rozpoczęciem prac.
- Przygotuj narzędzia i beton Potrzebne są piła kątowa, wiertarka z wiertłem fi 10 i klucz. Beton do zalania wykopów kupujesz osobno.
Instrukcja montażu i uwagi
Jest to kompletny system i zawiera wszystkie elementy prócz betonu do zalania. Montaż wymaga przycięcia elementów na wymaganą długość i wywiercenia otworów fi 10. Potrzebne narzędzia to piła kątowa, wiertarka z wiertłem do metalu fi 10 i klucz francuski do skręcania.
Instrukcja montażu:
Wykonujemy z profili stalowych 40x60 elementy jak na rysunku i montujemy na śruby M10x120 (czerwone). Pod śruby wiercimy otwory fi 10. 3 takie komplety
UWAGA: 3 słupki trzeba przeciąć aby uzyskać elementy 130cm i 100cm,
Śruba żółta M10x140 łączy 3 elementy tj 230cm i 230cm na zakładkę ok 10cm i zastrzał 100cm.
Następnie wykonujemy 6 wykopów na zabetonowanie. W jednym kierunku oddalone o 200 centymetrów (jak na rysunku) a całe konstrukcje oddalone od siebie na odległość 200cm (kwadraty 2x2m). Warto wcześniej rozplanować rozłożenie (przymierzyć profile 40x40).
Ważne aby konstrukcje były równo i pionowo zabetonowane. Po zastygnięciu betonu montujemy poziomo profili aluminiowe 40x40 w 6 rzędach, po 2 sztuki Profile po 2 sztuki łączymy łącznikami i śrubami M10x25
Profile 40x40 przykręcamy do słupków śrubami M10x80 (łeb śruby wpuszczamy w rowek profilu 40x40)
Na profile kładziemy panele i przymocowujemy klemami.
W przypadku spodziewanych silnych bocznych wiatrów konstrukcję można dodatkowo wzmocnić tzw. stężeniem/zastrzałem przy użyciu dodatkowych 2 słupków o długości 230cm zamocowanych od tyłu konstrukcji pod kątem (jedno mocowanie u dołu kompletu z rysunku, a drugie u góry takiego komplety z rysunku). Te zastrzały dokopujemy osobno - nie ma ich w tym zestawie.
Efektywny kąt pochylenia paneli to 22 stopnie.
Najczęściej zadawane pytania (FAQ)
Czy stelaż na 12 paneli 4x3 można zamontować na dachu?
Nie. Stelaż jest przeznaczony do betonowania w gruncie i nie ma certyfikatów bezpieczeństwa ani odporności na wiatr wymaganych do montażu na dachu.
Czy w zestawie jest beton?
Nie. Zestaw zawiera elementy konstrukcji, a beton do zalania wykopów trzeba zapewnić we własnym zakresie.
Jakie panele pasują do stelaża?
Panele grubości 30 mm, długości do 192 cm i szerokości maksymalnie 114 cm, ustawione w pionie.
Jakie narzędzia są potrzebne do montażu?
Piła kątowa, wiertarka z wiertłem do metalu fi 10 oraz klucz do skręcania śrub.
Czy stelaż można wzmocnić przy silnym wietrze?
Tak, instrukcja opisuje dodatkowe stężenie z użyciem dwóch słupków o długości 230 cm montowanych od tyłu konstrukcji pod kątem.
