Zestaw montażowy na 2 panele grubości 35mm i szerokości 115cm na dach skośny pokryty blachodachówką lub blachą
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Zestaw montażowy na 2 panele 35mm na dach z blachodachówką lub blachą
2 panele 35mm | dach blacha/blachodachówka | śruby dwugwintowe M10x200 | szerokość max 115cm
Komplet śrub dwugwintowych, adapterów, profili i klem do montażu 2 paneli fotowoltaicznych na dachu skośnym pokrytym blachodachówką lub blachą.
O zestawie na 2 panele 35mm na dach z blachą
Ten zestaw montażowy służy do zamocowania 2 paneli fotowoltaicznych o grubości 35mm na dachu skośnym pokrytym blachodachówką lub blachą. W komplecie znajdują się śruby dwugwintowe M10x200 z adapterami, wkręcane w konstrukcję drewnianą pod pokryciem, aluminiowe profile montażowe 40x40x2350mm oraz klemy końcowe i środkowe do mocowania paneli.
Śruby dwugwintowe wkręca się w konstrukcję drewnianą pod blachą (warto wcześniej wykonać otwory pilotujące); zaleca się dodatkowe uszczelnienie miejsc mocowania uszczelniaczem dekarskim. Do wystających śrub przykręcane są adaptery, a do nich profile 40x40x2350mm w rozstawie 90-130cm, do których docisk owe klemy mocują panele.
Dla kogo jest ten zestaw montażowy
Dachy kryte blachodachówką lub blachą
Idealne dla: budynki z pokryciem z blachy lub blachodachówki
Przykład: zestaw na 2 panele 35mm, śruby dwugwintowe w konstrukcję drewnianą
Montaż DIY krok po kroku
Idealne dla: inwestorów montujących instalację samodzielnie
Przykład: profile w rozstawie 90-130cm, klemy końcowe i środkowe na docisk
Elastyczna orientacja paneli
Idealne dla: dachy o różnym układzie połaci
Przykład: panele pionowo (standard) lub poziomo po obrocie układu o 90°
Rozbudowa o kolejne zestawy
Idealne dla: większe instalacje z wieloma panelami obok siebie
Przykład: łączenie zestawów łącznikami szyn (2 śruby M10x25 na łącznik)
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: komplet zawiera wszystkie elementy montażowe (śruby dwugwintowe, adaptery, profile, klemy) potrzebne do zamocowania 2 paneli; możliwość obrotu układu o 90 stopni (panele pionowo lub poziomo) ułatwia dopasowanie do połaci dachu; kilka zestawów można łączyć łącznikami szyn przy większych instalacjach.
Czego trzeba być świadomym: zestaw jest przeznaczony pod dach skośny pokryty blachodachówką lub blachą - śruby dwugwintowe wkręca się w konstrukcję drewnianą pod pokryciem, więc pod blachą musi znajdować się solidna więźba; pasuje tylko do paneli o grubości 35mm i szerokości maks. 115cm.
Podsumowanie: To komplet śrub dwugwintowych, adapterów, profili i klem do zamocowania 2 paneli 35mm na dachu skośnym krytym blachodachówką lub blachą, z możliwością obrotu orientacji paneli i łączenia kolejnych zestawów.
Jak przebiega montaż tego zestawu

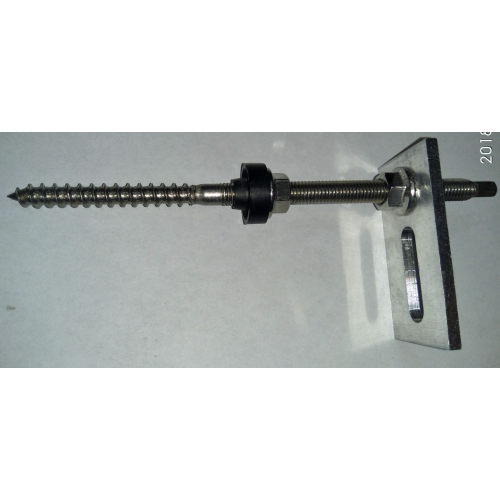

Kotwienie śrub dwugwintowych: Śruby dwugwintowe M10x200 z adapterami (4 szt.) wkręcane są w konstrukcję drewnianą pod blachą - warto wcześniej wykonać otwory pilotujące; zaleca się dodatkowe uszczelnienie miejsc mocowania uszczelniaczem dekarskim.
Montaż profili: Do wystających spod dachu śrub przykręcane są adaptery, a do nich profile aluminiowe 40x40x2350mm (2 szt.), montowane w poziomie w rozstawie 90-130cm od siebie.
Mocowanie paneli: Panele przymocowuje się do profili klemami na docisk: klemami środkowymi pomiędzy panelami (2 szt.) i klemami końcowymi na krawędziach (4 szt.), wraz ze śrubami i nakrętkami kwadratowymi.
Co to oznacza w praktyce: Standardowo panele montowane są pionowo, ale cały układ można obrócić o 90 stopni - wtedy panele układane są poziomo, a profile 40x40 montowane pionowo, co daje elastyczność dopasowania do konkretnej połaci dachu.
Specyfikacja techniczna zestawu na 2 panele 35mm
| Parametr | Wartość |
|---|---|
| Kompatybilność | |
| Liczba paneli | 2 |
| Grubość obsługiwanych paneli | 35mm |
| Maks. szerokość panelu | 115cm |
| Montaż | |
| Typ dachu | skośny, pokryty blachodachówką lub blachą |
| Mocowanie | śruby dwugwintowe w konstrukcję drewnianą pod pokryciem |
| Rozstaw profili | 90-130cm |
| Waga zestawu | 14 kg |
| Zawartość zestawu | |
| Profil aluminiowy 40x40x2350mm | 2 szt. |
| Śruba dwugwintowa M10x200 z adapterem | 4 szt. |
| Klema końcowa + śruba i nakrętka kwadratowa | 4 szt. |
| Klema środkowa + śruba i nakrętka kwadratowa | 2 szt. |
| Śruba M10x25 + nakrętka kołnierzowa nierdzewna | 4 szt. |
Zastosowania zestawu
Produkty kompatybilne i uzupełniające
Zobacz inne zestawy montażowe na dach pochyły kryty dachówką
Konstrukcje na dach pochylony z dachówką →Przeglądaj pozostałe elementy montażowe do instalacji fotowoltaicznych
Elementy montażowe do instalacji PV →Jak dobrać ten zestaw montażowy
- Sprawdź pokrycie dachu Zestaw jest przeznaczony pod dach skośny pokryty blachodachówką lub blachą, z solidną konstrukcją drewnianą pod pokryciem do zakotwienia śrub dwugwintowych.
- Sprawdź grubość i szerokość swoich paneli Zestaw pasuje wyłącznie do paneli o grubości 35mm i szerokości maks. 115cm.
- Zaplanuj orientację paneli Standardowo panele montowane są pionowo; jeśli połać dachu tego wymaga, cały układ można obrócić o 90 stopni i zamontować panele poziomo.
- Zaplanuj rozbudowę instalacji Przy montażu kilku zestawów obok siebie warto połączyć je łącznikami szyn (dostępnymi osobno w sklepie), po 2 śruby M10x25 na łącznik.
Dodatkowa wskazówka montażowa
W przypadku montowania obok siebie kolejnych takich zestawów, warto je połączyć łącznikami szyn, dostępnymi w naszym sklepie (na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi)
Najczęściej zadawane pytania (FAQ)
Na jaki dach pasuje zestaw montażowy na 2 panele 35mm/115cm?
Zestaw jest przeznaczony na dach skośny pokryty blachodachówką lub blachą - śruby dwugwintowe wkręca się w konstrukcję drewnianą znajdującą się pod pokryciem.
Jakie panele pasują do tego zestawu na 2 panele?
Zestaw pasuje do paneli o grubości 35mm i maksymalnej szerokości 115cm.
Jak montuje się śruby tego zestawu?
Śruby dwugwintowe M10x200 z adapterami wkręca się w konstrukcję drewnianą pod blachą (warto wcześniej wykonać otwory pilotujące); zaleca się dodatkowe uszczelnienie miejsc mocowania uszczelniaczem dekarskim.
Czy panele można zamontować poziomo zamiast pionowo?
Tak. Standardowo panele montuje się pionowo, ale cały układ można obrócić o 90 stopni, co pozwala zamontować panele w orientacji poziomej, z profilami 40x40 montowanymi pionowo.
Czy można połączyć ze sobą kilka takich zestawów?
Tak, przy montażu obok siebie kolejnych zestawów można je połączyć łącznikami szyn, dostępnymi osobno w sklepie - na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi.
