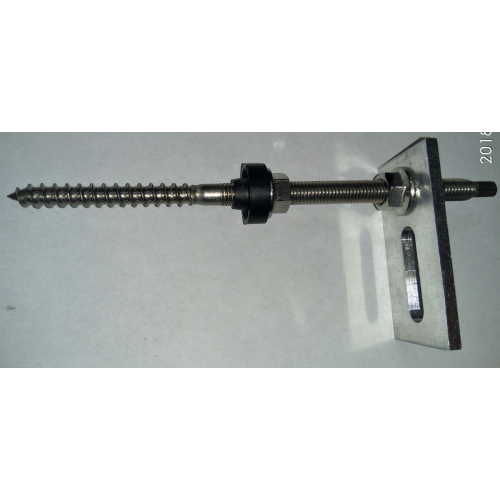

Zestaw montażowy na 2 panele 35mm na dach skośny pokryty gontem i papą i drewno pod spodem
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Zestaw montażowy na dach (gont, papa), 2 panele 35mm, do 220x111cm
Grubość paneli: 35mm | Długość paneli: do 220cm | Szerokość max: 111cm | Dach: gont, papa, konstrukcja drewniana
Kompletny zestaw do montażu 2 paneli fotowoltaicznych na dachu skośnym pokrytym gontem lub papą, na drewnianej konstrukcji dachowej.
O zestawie montażowym na dach
Zestaw montażowy pozwala zamontować 2 panele fotowoltaiczne w orientacji pionowej na dachu pokrytym gontem lub papą, z drewnianą konstrukcją pod spodem. Obsługuje panele o grubości 35mm, długości do 220cm i szerokości do 111cm. Haki "J" mocuje się bezpośrednio do powierzchni dachu, a profile aluminiowe montuje się do haków w rozstawie 90-130cm.
W skład zestawu wchodzą 2 profile aluminiowe 40x40x2300mm, 4 haki "J", 4 klemy końcowe i 2 klemy środkowe do mocowania paneli (z śrubami i nakrętkami kwadratowymi), 8 śrub M10x25 z nakrętkami kołnierzowymi nierdzewnymi oraz 2 łączniki profili. Cały układ można obrócić o 90 stopni, montując panele poziomo, a profile pionowo.
Dla kogo jest ten zestaw montażowy
Dachy pokryte gontem lub papą
Idealne dla: Właściciele budynków z drewnianą konstrukcją dachową
Przykład: Montaż 2 paneli 35mm na dachu skośnym
Samodzielny montaż krok po kroku
Idealne dla: Osoby wykonujące instalację we własnym zakresie
Przykład: Haki J mocowane do dachu z otworami pilotującymi
Elastyczna orientacja paneli
Idealne dla: Instalacje wymagające montażu pionowego lub poziomego
Przykład: Obrót całego układu o 90 stopni
Rozbudowa o kolejne zestawy
Idealne dla: Większe instalacje z wieloma zestawami obok siebie
Przykład: Łączenie zestawów łącznikami szyn
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) haki J mocowane bezpośrednio do dachu bez dodatkowych elementów pośrednich, (2) możliwość obrotu układu o 90 stopni dla montażu poziomego lub pionowego, (3) możliwość łączenia sąsiednich zestawów łącznikami szyn przy większych instalacjach.
Czego trzeba być świadomym: montaż haków wymaga wykonania otworów pilotujących i użycia uszczelniacza dekarskiego, aby dach nie przeciekał - to etap wymagający staranności. Zestaw dotyczy pokrycia gontem lub papą na konstrukcji drewnianej.
Podsumowanie: praktyczny zestaw do montażu 2 paneli 35mm na dachu z gontu lub papy, z możliwością obrotu orientacji i łączenia kolejnych zestawów.
Jak przebiega montaż
Mocowanie haków J: Haki "J" montuje się bezpośrednio na powierzchni dachu, po wcześniejszym wykonaniu otworów pilotujących. Zaleca się użycie uszczelniacza dekarskiego pod hakami, aby zabezpieczyć dach przed przeciekaniem.
Montaż profili: Do wystających z dachu haków przykręca się profile 40x40x2300mm poprzez blaszki/adaptery 8x4cm śrubami M10, w rozstawie od 90 do 130cm.
Mocowanie paneli i rozbudowa: Panele mocuje się klemami dociskowymi do profili - środkowymi pomiędzy panelami i końcowymi na krawędziach. Przy montażu kolejnych zestawów obok siebie warto połączyć je łącznikami szyn (2 śruby M10x25 z nakrętkami na łącznik).
Specyfikacja techniczna zestawu
| Parametr | Wartość |
|---|---|
| Parametry paneli | |
| Grubość paneli | 35mm |
| Maksymalna długość panelu | 220cm |
| Maksymalna szerokość panelu | 111cm |
| Orientacja montażu | Pionowa (możliwy obrót o 90° na poziomą) |
| Montaż | |
| Typ dachu | Gont, papa, konstrukcja drewniana pod spodem |
| Rozstaw profili | 90-130cm |
| Sposób mocowania haków | Bezpośrednio do dachu, przez otwory pilotujące |
| Zawartość zestawu | |
| Profil aluminiowy 40x40x2300mm | 2 szt. |
| Hak "J" | 4 szt. |
| Klema końcowa + śruba i nakrętka kwadratowa | 4 szt. |
| Klema środkowa + śruba i nakrętka kwadratowa | 2 szt. |
| Śruba M10x25 + nakrętka kołnierzowa nierdzewna | 8 szt. |
| Łącznik profili | 2 szt. |
Zastosowania zestawu
Produkty kompatybilne i uzupełniające
Zobacz warianty zestawów dla innych pokryć dachowych.
Konstrukcje montażowe na dach skośny pokryty blachą →Jak dobrać ten zestaw
- Sprawdź pokrycie i konstrukcję dachu Zestaw jest przeznaczony na dach kryty gontem lub papą z konstrukcją drewnianą pod spodem.
- Zmierz wymiary paneli Zestaw obsługuje panele o grubości 35mm, długości do 220cm i szerokości do 111cm.
- Zaplanuj rozstaw profili Profile montuje się w rozstawie 90-130cm - dobierz go do wymiarów posiadanych paneli.
- Rozważ montaż wielu zestawów obok siebie Do łączenia sąsiednich zestawów dostępne są w sklepie osobne łączniki szyn.
Instrukcja montażu haków, profili i klem
Haki "J" montujemy na powierzchni dachu. Należy wcześniej wykonać otwory pilotujące. Warto użyć uszczelniacza dekarskiego w celu uszczelnienia pod hakami, aby dach nie przeciekał.
Do wystających z dachu haków przykręcamy poprzez blaszki/adaptery 8x4cm śrubami M10 profile 40x40x2300mm
Profile montowane w poziomie w odległości od 90 do 130cm od siebie. Panele przymocowujemy klemami na docisk do profili. Pomiędzy panelami klemami środkowymi a na końcach końcowymi. Panele w orientacji pionowej.
Cały układ można obrócić o 90 stopni i wtedy panele są układane w orientacji poziomej, a profile 40x40 są montowane w pionie.
W przypadku montowania obok siebie kolejnych takich zestawów, warto je połączyć łącznikami szyn, dostępnymi w naszym sklepie (na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi)
Najczęściej zadawane pytania (FAQ)
Na jaki rodzaj dachu przeznaczony jest ten zestaw?
Zestaw jest przeznaczony na dach skośny kryty gontem lub papą, z drewnianą konstrukcją dachową pod spodem.
Jak mocuje się haki do dachu?
Haki "J" montuje się bezpośrednio na powierzchni dachu po wcześniejszym wykonaniu otworów pilotujących; zaleca się użycie uszczelniacza dekarskiego, aby dach nie przeciekał.
Czy można zmienić orientację paneli z pionowej na poziomą?
Tak, cały układ można obrócić o 90 stopni - wtedy panele montuje się poziomo, a profile 40x40 pionowo.
Jaki jest rozstaw profili montażowych?
Profile 40x40x2300mm montuje się do haków w rozstawie od 90 do 130cm.
Czy można połączyć kilka zestawów obok siebie?
Tak, przy montażu kolejnych zestawów obok siebie warto połączyć je łącznikami szyn dostępnymi w sklepie - na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi.
Dowiedz się więcej na naszym blogu
Więcej wskazówek montażowych znajdziesz w naszych poradnikach.
Wsparcie serwisowe i obsługa klienta
Dobór przed zakupem
Bezpłatna konsultacja doboru:
- dobór do Twojej instalacji
- kompatybilność z pozostałymi elementami
- alternatywy w ofercie
Uruchomienie i konfiguracja
Wsparcie w zakresie:
- podłączenia i konfiguracji
- doboru zabezpieczeń i okablowania
- diagnostyki problemów
Dokumentacja
Dla tego produktu:
- dane techniczne w specyfikacji
- dokumentacja producenta (jeśli dostępna dla modelu)
- strona producenta
Pomoc techniczna po zakupie
Kontakt i serwis:
- Telefon: 22 299 23 26 (pon.–pt. 8:00–16:00)
- E-mail: biuro@so.net.pl
- Obsługa gwarancyjna wg warunków gwarancji producenta
Zamontuj panele na dachu z gontu lub papy
Kompletny zestaw na 2 panele 35mm, długość do 220cm, szerokość do 111cm - z hakami J i profilami montażowymi w rozstawie 90-130cm.
