Komplet elementów do wykonania samodzielnie montażu na pionowej ścianie na 2 panele grubości 40mm w pionie, panele szerokości do 115cm
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Zestaw na pionową ścianę na 2 panele 40 mm, 45 stopni
2 panele w pionie, obok siebie | Panele grubości 40 mm | Szerokość do 115 cm, długość do 191 cm | Kąt pochylenia 45 stopni
Komplet elementów do samodzielnego wykonania konstrukcji na pionową ścianę pod dwa panele fotowoltaiczne. Dla osób, które potrafią ciąć profile i wiercić otwory.
O zestawie na ścianę na 2 panele 40 mm
To komplet elementów do samodzielnego wykonania konstrukcji na dwa panele, montowanej na pionowej ścianie, z kątem pochylenia 45 stopni. Panele układa się w pionie, dwa obok siebie. Konstrukcję tworzą pary „trójkątów” mocowanych do ściany, do których poziomo przykręca się profile 40x40, a panele dociska się klemami.
Zestaw wymaga samodzielnego przycięcia elementów na długość i wywiercenia otworów, więc potrzebna jest wiertarka i piła kątowa. Konstrukcja jest przewidziana do paneli o grubości 40 mm, szerokości do 115 cm i długości maksymalnie 191 cm. Waga zestawu w karcie sklepu to 15 kg.
Dla kogo jest ten zestaw
Ściana budynku
Idealne dla: Panele na elewacji
Przykład: Dwa panele w pionie na pionowej ścianie, pochylone pod kątem 45 stopni.
Majsterkowicz z narzędziami
Idealne dla: Własny montaż
Przykład: Cięcie piłą kątową i wiercenie otworów fi 10 pod kołki rozporowe.
Działka bez miejsca na dachu
Idealne dla: Wariant gruntowy
Przykład: Stelaż po obróceniu o 90 stopni można ustawić na gruncie, na bloczkach betonowych.
Mała instalacja na 2 panele
Idealne dla: Niewielka moc
Przykład: Układ dwóch paneli o grubości 40 mm i szerokości do 115 cm.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) prosta konstrukcja z trójkątów i profili 40x40, (2) możliwość wydłużenia konstrukcji pod dłuższe panele według opisu producenta, (3) wariant gruntowy po obróceniu stelaża o 90 stopni.
Czego trzeba być świadomym: konstrukcja nie ma certyfikatów budowlanych, więc wykonanie i montaż odbywają się na odpowiedzialność wykonawcy. Zestaw wymaga samodzielnego cięcia i wiercenia. Kołki rozporowe, a zwłaszcza górne, są mocno obciążone siłami wyrywającymi, więc dobór kołków lub kotew chemicznych do rodzaju ściany ma kluczowe znaczenie. Nie wybieraj tego zestawu, jeśli nie masz narzędzi lub doświadczenia w montażu na ścianie.
Podsumowanie: Zestaw na dwa panele 40 mm do montażu na pionowej ścianie pod kątem 45 stopni, do samodzielnego wykonania. Wymaga narzędzi i starannego doboru kotwienia.
Jak zbudowana jest konstrukcja
Trójkąty mocowane do ściany: Konstrukcja opiera się na parze trójkątnych ram mocowanych do ściany w odstępie 150 cm. Daje to kąt pochylenia 45 stopni dla paneli ustawionych w pionie, dwa obok siebie.
Profile 40x40 i klemy: Do trójkątów mocuje się poziomo profile 40x40, a panele dociska się do nich klemami. Takie rozwiązanie pozwala dopasować układ do paneli o grubości 40 mm.
Co to znaczy w praktyce: Montaż wymaga przygotowania elementów na miejscu: cięcia, wiercenia fi 10 i solidnego kotwienia do ściany. Długość kołków zależy od grubości ściany i ewentualnego ocieplenia.
Specyfikacja techniczna zestawu na 2 panele 40 mm
| Parametr | Wartość |
|---|---|
| Konstrukcja | |
| Typ produktu | Komplet elementów do samodzielnego wykonania konstrukcji |
| Miejsce montażu | Pionowa ściana (po obróceniu o 90 stopni także grunt) |
| Kąt pochylenia | 45 stopni |
| Liczba paneli | 2, w pionie, obok siebie |
| Waga (karta sklepu) | 15 kg |
| Panele | |
| Grubość paneli | 40 mm |
| Szerokość paneli | do 115 cm |
| Długość paneli | maksymalnie 191 cm |
| Montaż | |
| Odstęp między trójkątami | 150 cm |
| Profile | 40x40, mocowane poziomo, panele na klemy |
| Zalecane kotwienie | 3 kołki rozporowe fi 10 mm na każdy trójkąt |
| Potrzebne narzędzia | Wiertarka z wiertłem fi 10, piła kątowa |
| Certyfikaty budowlane | Brak, montaż na odpowiedzialność wykonawcy |
Zastosowania zestawu
Produkty kompatybilne i uzupełniające
Systemy montażowe pionowe na ścianę lub grunt.
Konstrukcje pionowe →Osprzęt do instalacji fotowoltaicznych.
Elementy montażowe →Konstrukcje na dach płaski, pochylające.
Konstrukcje pochylające →Jak dobrać konstrukcję na ścianę
- Sprawdź wymiary paneli Zestaw jest przeznaczony do paneli o grubości 40 mm, szerokości do 115 cm i długości maks. 191 cm. Zmierz swoje moduły przed zakupem.
- Oceń ścianę Kołki dobierz do rodzaju i grubości ściany oraz ocieplenia. Zalecane są 3 kołki rozporowe fi 10 mm na trójkąt, a przy słabym podłożu można użyć kotew chemicznych.
- Przygotuj narzędzia Do wykonania potrzebna jest wiertarka z wiertłem fi 10 i piła kątowa do przycięcia elementów.
- Pamiętaj o odpowiedzialności Konstrukcja nie ma certyfikatów budowlanych. W razie wątpliwości co do nośności ściany skonsultuj się z fachowcem.
Instrukcja montażu i uwagi sklepu
Konstrukcja bez certyfikatów budowlanych, zatem montaż i wykonanie na odpowiedzialność wykonawcy. Układ paneli pionowy, 2 obok siebie.
Ta konstrukcja wymaga samodzielnego przycięcia elementów na określoną długość i wywiercenia otworów. Potrzebna wiertarka i piła kątowa.
System na panele grubości 40mm, szerokość 115cm i długość maksymalnej 191cm.

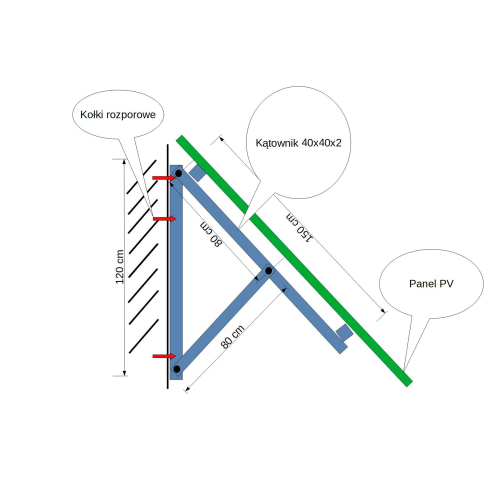

Rysunek wyjaśnia sposób wykonania. Wykonujemy parę takich "trójkątów" i montujemy do ściany w odległości 150cm od siebie. Do tych trójkątów montujemy poziomo profile 40x40, a na nich na docisk za pomocą klem panele.
Zalecamy montaż każdego trójkąta na 3 kołkach rozporowych średnicy 10mm. Długość zależna od grubości ściany i ewentualnego ocieplenia ściany. Ważny jest solidny montaż, bo szczególnie górne kołki są mocno obciążone siłami wyrywającymi. Można zastosować tzw. kotwy chemiczne. Przygotowanie elementów wymaga przycięcia piłą kątową i użycia wiertarki z wiertłem fi 10.
Stelaż ten po obróceniu o 90 stopni można zastosować na grunt. na gruncie stawiamy na bloczkach betonowych i do nich przytwierdzamy kołkami stelaż.
Najczęściej zadawane pytania (FAQ)
Na ile paneli jest ten zestaw?
Na dwa panele ustawione w pionie obok siebie, na pionowej ścianie, z kątem pochylenia 45 stopni.
Jakie panele pasują do konstrukcji?
Panele o grubości 40 mm, szerokości do 115 cm i długości maksymalnie 191 cm.
Czy trzeba samodzielnie ciąć elementy?
Tak. Zestaw wymaga przycięcia elementów na długość i wywiercenia otworów, potrzebna jest wiertarka i piła kątowa.
Czy konstrukcja ma certyfikaty budowlane?
Nie. Montaż i wykonanie odbywają się na odpowiedzialność wykonawcy.
Czy można użyć stelaża na gruncie?
Po obróceniu o 90 stopni stelaż można zastosować na gruncie, stawiając go na bloczkach betonowych i przytwierdzając kołkami.
