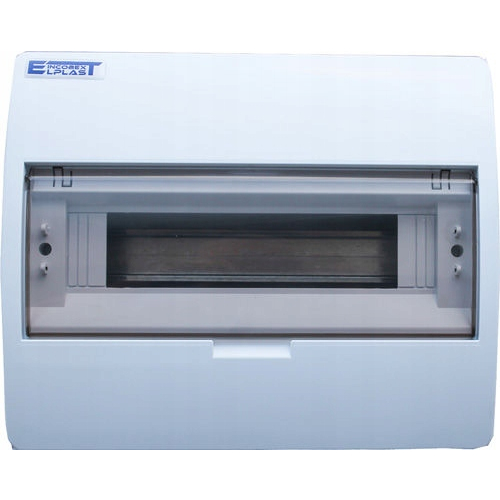

Wyposażona obudowa natynkowa do instalacji 4kW lub większej 3-fazowej
Koszt wysyłki: od 22,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Wyposażona obudowa natynkowa do instalacji 4kW lub większej, 3-fazowej
Obudowa 12 pól DIN | Odgromnik DC 1000V + odgromnik 3-fazowy AC | Bezpiecznik różnicowy AC 25A, 3-fazowy | Waga: 5 kg
Wyposażona obudowa natynkowa 12-modułowa z ochronnikami przepięciowymi DC i AC oraz bezpiecznikiem różnicowym, przeznaczona do instalacji fotowoltaicznych 3-fazowych od 4kW.
O wyposażonej obudowie natynkowej do instalacji 4kW+
Obudowa to 12-modułowa, plastikowa obudowa natynkowa na bezpieczniki DIN, przeznaczona do instalacji fotowoltaicznych 3-fazowych o mocy 4 kW lub większej. W jej skład wchodzi odgromnik 1000V po stronie DC (od strony paneli, 1 szt. na 1 string – przy falowniku obsługującym 2 lub 3 stringi zalecany jest dokup dodatkowego odgromnika), odgromnik 3-fazowy po stronie AC (montowany między falownikiem a główną rozdzielnią elektryczną) oraz bezpiecznik różnicowy AC 25A, 3-fazowy.
Falowniki zwykle mają wbudowany rozłącznik strony DC odłączający napięcie z paneli; jeśli falownik takiego rozłącznika nie ma, wskazany jest dokup dodatkowych bezpieczników/rozłącznika po stronie DC (z uwagi na napięcie do 1000V). Elementy w zestawie nie są ze sobą podłączone – połączenia trzeba wykonać samodzielnie.
Dla kogo jest ta obudowa natynkowa
Instalacje PV 3-fazowe od 4 kW
Idealne dla: ochrona przeciwprzepięciowa DC i AC w jednej obudowie
Przykład: odgromnik DC 1000V + odgromnik AC 3-fazowy + bezpiecznik różnicowy 25A
Instalatorzy budujący rozdzielnię PV
Idealne dla: kompletowanie zabezpieczeń bez szukania osobnych elementów
Przykład: obudowa 12-modułowa mieszcząca wszystkie 4 elementy zestawu
Ochrona strony DC przy wielu stringach
Idealne dla: dobór liczby odgromników DC do liczby stringów falownika
Przykład: 1 odgromnik DC na 1 string; przy 2-3 stringach dokup dodatkowych
Instalacje bez wbudowanego rozłącznika DC w falowniku
Idealne dla: uzupełnienie zabezpieczenia strony DC
Przykład: dokup bezpieczników/rozłącznika DC do 1000V
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) komplet łączy w jednej obudowie ochronę przeciwprzepięciową DC i AC oraz bezpiecznik różnicowy, (2) obudowa 12-modułowa daje miejsce na rozbudowę instalacji, (3) jasno opisane są zasady doboru liczby odgromników DC do liczby stringów.
Czego trzeba być świadomym: elementy w zestawie nie są ze sobą podłączone – wymagane jest samodzielne wykonanie połączeń przez osobę z odpowiednimi uprawnieniami elektrycznymi. Rozłączanie strony DC pod obciążeniem jest niebezpieczne (ryzyko powstania łuku elektrycznego) i niezalecane, nawet przy użyciu wbudowanego rozłącznika.
Podsumowanie: To kompletny zestaw zabezpieczeń DC/AC w obudowie natynkowej 12-modułowej dla instalacji 3-fazowych od 4 kW, wymagający profesjonalnego montażu i podłączenia elementów przez uprawnionego elektryka.
Co zawiera zestaw i jak dobrać liczbę odgromników
Ochrona strony DC: Odgromnik 1000V po stronie DC (od strony paneli) w komplecie to 1 szt., przeznaczona na 1 string. Jeśli falownik obsługuje 2 lub 3 stringi, należy dokupić dodatkowy odgromnik DC na każdy kolejny string.
Ochrona strony AC i różnicówka: Odgromnik 3-fazowy montowany jest po stronie AC, między falownikiem a główną rozdzielnią elektryczną. Dodatkowo w zestawie znajduje się bezpiecznik różnicowy AC 25A, 3-fazowy.
Rozłącznik strony DC: Falowniki zwykle mają wbudowany rozłącznik strony DC. Jeśli falownik go nie ma, wskazany jest dokup dodatkowych bezpieczników/rozłącznika po stronie DC do napięcia 1000V.
Co to oznacza w praktyce: Elementy zestawu nie są fabrycznie połączone – montaż i okablowanie wykonuje się samodzielnie (zalecane przez uprawnionego elektryka). Rozłączanie strony DC pod obciążeniem, nawet rozłącznikiem wbudowanym, jest niebezpieczne i niezalecane ze względu na ryzyko łuku elektrycznego.
Specyfikacja techniczna obudowy natynkowej do instalacji 4kW+
| Parametr | Wartość |
|---|---|
| Obudowa | |
| Liczba pól DIN | 12 |
| Rodzaj obudowy | plastikowa, natynkowa, 12-modułowa |
| Waga zestawu | 5 kg |
| Zabezpieczenia w zestawie | |
| Odgromnik DC | 1000V, 1 szt. na 1 string (dokup dodatkowych przy 2-3 stringach) |
| Odgromnik AC | 3-fazowy, między falownikiem a rozdzielnią |
| Bezpiecznik różnicowy AC | 25A, 3-fazowy |
| Przeznaczenie i montaż | |
| Przeznaczenie | instalacje fotowoltaiczne 3-fazowe od 4 kW i większe |
| Stan elementów | niepołączone – wymagane samodzielne wykonanie połączeń |
| Rozłącznik DC | zalecany dokup, jeśli falownik nie ma wbudowanego (do 1000V) |
Zastosowania obudowy natynkowej do instalacji 4kW+
Jak dobrać tę obudowę do instalacji
- Sprawdź moc i liczbę faz instalacji Zestaw jest przeznaczony do instalacji 3-fazowych o mocy 4 kW lub większej.
- Policz liczbę stringów falownika W zestawie jest 1 odgromnik DC na 1 string; przy falowniku na 2 lub 3 stringi trzeba dokupić dodatkowe odgromniki DC.
- Sprawdź, czy falownik ma wbudowany rozłącznik DC Jeśli falownik nie ma takiego rozłącznika, dokup dodatkowych bezpieczników/rozłącznika DC do 1000V jest wskazany.
- Zaplanuj montaż przez uprawnionego elektryka Elementy zestawu nie są ze sobą połączone – wykonanie instalacji i połączeń powierz osobie z odpowiednimi uprawnieniami elektrycznymi.
Uwagi bezpieczeństwa i montażowe sklepu
Falowniki mają zwykle wbudowany rozłącznik strony DC (odłączający napięcie z paneli). Jeśli falownik nie ma takiego rozłącznika wskazane jest dokupienie bezpieczników/rozłącznika po stronie DC - uwaga na napięcie do 1000V.
Rozłączanie strony DC w trakcie pracy jest niebezpieczne i niezalecane (nawet wbudowanym rozłącznikiem). Może powstać łuk elektryczny.
UWAGA: Elementy nie są podłączone. Trzeba samodzielnie wykonać połączenia.
Najczęściej zadawane pytania (FAQ)
Do jakich instalacji przeznaczona jest ta obudowa natynkowa?
Do instalacji fotowoltaicznych 3-fazowych o mocy 4 kW lub większej.
Ile odgromników DC jest w zestawie?
W zestawie jest 1 odgromnik DC 1000V, przeznaczony na 1 string; przy falowniku na 2 lub 3 stringi trzeba dokupić dodatkowe odgromniki.
Czy w zestawie jest zabezpieczenie po stronie AC?
Tak, zestaw zawiera odgromnik 3-fazowy po stronie AC (między falownikiem a rozdzielnią) oraz bezpiecznik różnicowy AC 25A, 3-fazowy.
Czy elementy zestawu są gotowe do użycia od razu?
Nie, elementy nie są ze sobą podłączone – połączenia trzeba wykonać samodzielnie, zalecane przez uprawnionego elektryka.
Czy potrzebny jest dodatkowy rozłącznik strony DC?
Zależy od falownika: większość ma wbudowany rozłącznik DC; jeśli go nie ma, wskazany jest dokup bezpieczników/rozłącznika DC do 1000V.
Ile pól DIN ma ta obudowa?
Obudowa ma 12 pól na bezpieczniki instalowane na szynie DIN.
