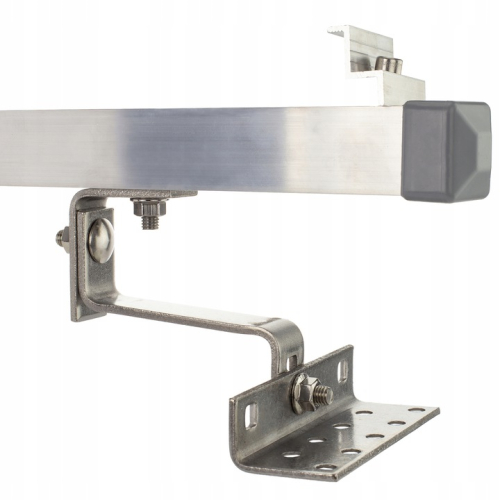

Zestaw montazowy na 4 panele fotowoltaiczne 35mm grubości, szer max 115cm, montaż w pionie, dach pokryty dachówką
Dostępność: Dostępny
Czas wysyłki: 48 godzin
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Zestaw montażowy na 4 panele 35 mm, w pionie, na dach z dachówką ceramiczną lub betonową
4 panele w orientacji pionowej | Panele o grubości 35 mm | Dachówka ceramiczna lub betonowa | Waga zestawu 30 kg
Zestaw montażowy do czterech paneli fotowoltaicznych o grubości 35 mm na dachu pochyłym z dachówki. Dla właścicieli małej instalacji, montowanej w pionie.
O zestawie montażowym na 4 panele 35 mm
To zestaw montażowy na cztery panele fotowoltaiczne o grubości 35 mm, w orientacji pionowej, przeznaczony na dach pokryty dachówką ceramiczną lub betonową. Należy do kategorii konstrukcji montażowych na dach pochylony. Uchwyty dachowe wmontowuje się pod dachówkami, a do nich mocuje się profile, na których panele przymocowuje się klemami.
W zestawie nie ma wkrętów do drewna mocujących uchwyty dachowe do krokwi - trzeba je dokupić. Nazwa produktu podaje maksymalną szerokość paneli 115 cm, a wcześniejszy opis sklepu 111 cm, więc przy szerszych panelach potwierdź dopasowanie przed zakupem.
Dla kogo jest zestaw montażowy na 4 panele
Właściciel domu z dachówką
Idealne dla: Dach pochylony
Przykład: Montaż czterech paneli na dachu z dachówki ceramicznej lub betonowej.
Użytkownik małej instalacji PV
Idealne dla: 4 panele w pionie
Przykład: Cztery panele o grubości 35 mm w orientacji pionowej.
Instalator PV
Idealne dla: Jedna pozycja zamiast kilku
Przykład: Zestaw dobrany do liczby paneli i ich grubości.
Planujący inną orientację
Idealne dla: Układ można obrócić o 90°
Przykład: Panele mogą być też układane poziomo, a profile pionowo.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) zestaw jest dobrany do czterech paneli 35 mm, (2) uchwyty dachowe montuje się pod dachówkami, (3) układ można obrócić o 90 stopni i ułożyć panele poziomo.
Czego trzeba być świadomym: w zestawie brak wkrętów do drewna do mocowania uchwytów do krokwi, trzeba je dokupić. Montaż wymaga pracy pod dachówkami, a dachówkę warto podszlifować w miejscu wyjścia uchwytu. Nie wybieraj go na blachę, dach płaski ani do paneli o innej grubości niż 35 mm.
Podsumowanie: Zestaw na 4 panele 35 mm w pionie, pod dach z dachówki ceramicznej lub betonowej. Pamiętaj o dokupieniu wkrętów do krokwi i sprawdzeniu szerokości paneli.
Jak działa montaż paneli na dachu z dachówką
Uchwyty pod dachówkami: Uchwyty dachowe wmontowuje się pod dachówkami, najlepiej do krokwi lub do łat, jeśli są grube. Do wystających uchwytów przykręca się profile śrubami M10.
Profile i klemy: Profile są montowane w poziomie w odległości od 90 do 130 cm od siebie. Panele przymocowuje się klemami na docisk do profili, środkowymi między panelami i końcowymi na końcach.
Co to oznacza w praktyce: W praktyce montujesz cztery panele w pionie na profilach 40x40 i możesz łączyć kolejne takie zestawy obok siebie łącznikami szyn.
Specyfikacja techniczna zestawu montażowego na 4 panele
| Parametr | Wartość |
|---|---|
| Układ | |
| Liczba paneli | 4 |
| Orientacja paneli | pion (możliwy obrót układu o 90°) |
| Panele | |
| Grubość paneli | 35 mm |
| Maksymalna szerokość paneli | 111-115 cm (wg opisu i nazwy; potwierdź przed zakupem) |
| Dach i zestaw | |
| Rodzaj dachu | pochylony, dachówka ceramiczna lub betonowa |
| Profile | 40x40 mm |
| Odstęp profili | od 90 do 130 cm |
| Waga zestawu | 30 kg |
| Wkręty do krokwi | brak w zestawie |
Zastosowania zestawu montażowego na 4 panele
Produkty kompatybilne i uzupełniające
Dachówka ceramiczna lub betonowa
Zobacz konstrukcje pod dachówkę →Osprzęt do instalacji fotowoltaicznych
Elementy montażowe PV →Jak dobrać zestaw montażowy na 4 panele
- Sprawdź pokrycie dachu Zestaw jest przeznaczony na dach z dachówki ceramicznej lub betonowej. Dla blachy wybierz konstrukcję z innej kategorii.
- Zweryfikuj grubość paneli Zestaw jest przeznaczony na panele o grubości 35 mm. Zmierz ramę swoich paneli przed zakupem.
- Zmierz szerokość paneli Dane sklepu podają maksymalną szerokość od 111 do 115 cm. Przy panelach szerszych niż 111 cm potwierdź dopasowanie przed zakupem.
- Dokup wkręty do krokwi W zestawie brak wkrętów do drewna mocujących uchwyty. Zalecane są wkręty nierdzewne lub kwasoodporne, na przykład 6x50.
Montaż i uwagi sklepu
W zestawie brak wkrętów do drewna mocujących uchwyty dachowe do krokwi.
Zalecamy zakup wkrętów nierdzewnych lub kwasoodpornych np 6x50 (dostępne w naszym sklepie w paczkach po 100 szt)
Uchwyty dachowe wmontujemy pod dachówkami (najlepiej do krokwi lub do łat, jeśli są grube). Dachówkę warto podszlifować (pocienić w miejscu wyjścia sztycy, tak aby nie było szpary). Do wystających z pod dachówek uchwytów przykręcamy śrubami M10 profile 40x40x2220mm
Profile montowane w poziomie w odległości od 90 do 130cm od siebie. Panele przymocowujemy klemami na docisk do profili. Pomiędzy panelami klemami środkowymi a na końcach końcowymi. Panele w orientacji pionowej oczywiście.
Oczywiście cały układ można obrócić o 90 stopni i wtedy panele są układane w orientacji poziomej, a profile 40x40 są montowane w pionie.
W przypadku montowania obok siebie kolejnych takich zestawów, warto je połączyć łącznikami szyn, dostępnymi w naszym sklepie (na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi)
Najczęściej zadawane pytania (FAQ)
Na ile paneli jest ten zestaw montażowy?
Zestaw jest przeznaczony na 4 panele fotowoltaiczne o grubości 35 mm w orientacji pionowej.
Na jaki dach jest ten zestaw?
Na dach pokryty dachówką ceramiczną lub betonową, zgodnie z nazwą produktu i jego kategorią.
Czy w zestawie są wkręty do krokwi?
Nie. W zestawie brak wkrętów do drewna mocujących uchwyty dachowe do krokwi. Zalecane są wkręty nierdzewne lub kwasoodporne, na przykład 6x50.
Czy panele można ułożyć poziomo?
Tak. Cały układ można obrócić o 90 stopni - panele są wtedy ułożone poziomo, a profile 40x40 montowane w pionie.
Ile waży zestaw montażowy?
Według karty produktu zestaw waży 30 kg.
