Zestaw montazowy na 18 paneli, 3 rzędy, 35mm grubości, szer max 114cm, montaż w pionie, dach pokryty dachówką
Dostępność: Dostępny
Czas wysyłki: 48 godzin
Koszt wysyłki: od 200,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Zestaw montażowy na 18 paneli 35mm, dach z dachówką
18 paneli w 3 rzędach po 6 | Panele grubości 35mm | Szerokość panelu do 114 cm | Waga zestawu 70 kg
Kompletny zestaw montażowy do zabudowy 18 paneli fotowoltaicznych o grubości 35 mm w układzie pionowym, na dachu pokrytym dachówką ceramiczną lub betonową.
O zestawie montażowym na 18 paneli
Zestaw montażowy na 18 paneli fotowoltaicznych to kompletny system mocowań do zabudowy trzech rzędów po sześć modułów w orientacji pionowej, przeznaczony na dachy pokryte dachówką ceramiczną lub betonową. Konstrukcja obsługuje panele o grubości 35 mm i szerokości do 114 cm. Całkowita waga zestawu (elementy metalowe, bez paneli) wynosi 70 kg.
Układ można też obrócić o 90 stopni, montując panele poziomo zamiast pionowo - wtedy profile nośne ustawia się pionowo zamiast poziomo. Zestaw można łączyć z kolejnymi modułami tego samego systemu za pomocą łączników szyn, co ułatwia rozbudowę instalacji na większych połaciach dachu.
Dla kogo jest ten zestaw
Większe instalacje dachowe
Idealne dla: Właściciele domów planujący instalację na 18 paneli
Przykład: 3 rzędy po 6 paneli 35 mm na dachu z dachówką
Montaż własnymi siłami
Idealne dla: Instalatorzy i majsterkowicze montujący konstrukcję samodzielnie
Przykład: Zestaw zawiera profile, klemy i uchwyty dachowe VARIO
Panele o szerokości do 114 cm
Idealne dla: Instalacje z modułami 35 mm grubości i szerokości do 114 cm
Przykład: Kompatybilność potwierdzona parametrami zestawu
Rozbudowa instalacji
Idealne dla: Klienci łączący kilka zestawów montażowych obok siebie
Przykład: Łączenie łącznikami szyn (2 śruby M10x25 na łącznik)
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) kompletny zestaw obejmujący profile, klemy i łączniki, (2) możliwość obrotu układu o 90 stopni dla montażu poziomego, (3) łatwe łączenie kolejnych zestawów łącznikami szyn.
Czego trzeba być świadomym: zestaw nie zawiera wkrętów mocujących uchwyty dachowe do krokwi - trzeba je dokupić osobno (zalecane nierdzewne lub kwasoodporne, np. 6x50 mm). Rozwiązanie jest przeznaczone wyłącznie do dachów pokrytych dachówką ceramiczną lub betonową.
Podsumowanie: To kompletny zestaw do montażu 18 paneli 35 mm na dachu z dachówką, wymagający jedynie dokupienia wkrętów mocujących.
Jak działa montaż tego zestawu

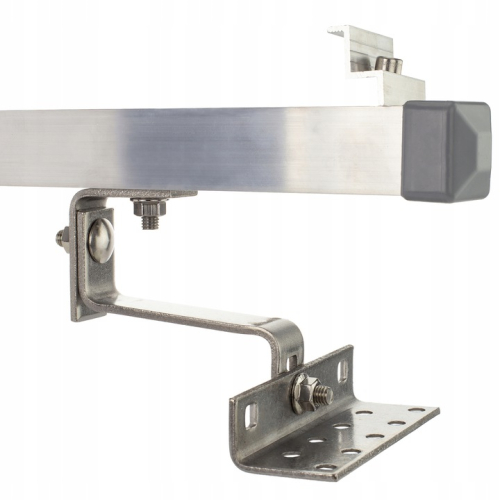

Konstrukcja nośna: Aluminiowe profile 40x40 mm mocowane do uchwytów dachowych VARIO tworzą siatkę nośną dla paneli, montowaną w odległości 90-130 cm między profilami.
Mocowanie paneli: Panele przytrzymywane są klemami dociskowymi - środkowymi pomiędzy modułami i końcowymi na krawędziach rzędu.
Co to oznacza w praktyce: Dzięki modułowej budowie zestaw można rozbudowywać o kolejne rzędy paneli, łącząc profile łącznikami szyn - przydatne przy większych instalacjach dachowych.
Specyfikacja techniczna zestawu na 18 paneli
| Parametr | Wartość |
|---|---|
| Panele | |
| Liczba paneli w zestawie | 18 szt. (3 rzędy x 6) |
| Grubość paneli | 35 mm |
| Maks. szerokość panelu | 114 cm |
| Orientacja montażu | Pionowa (możliwa pozioma po obróceniu układu o 90°) |
| Konstrukcja | |
| Profile nośne | Aluminiowe 40x40 mm, dł. 2220 mm, montowane śrubami M10 |
| Rozstaw profili | 90-130 cm |
| Waga zestawu | 70 kg |
| Montaż | |
| Pokrycie dachu | Dachówka ceramiczna lub betonowa |
| Mocowanie uchwytów | Pod dachówką, do krokwi lub grubszych łat |
| Wkręty mocujące | Nie wchodzą w skład zestawu - zalecane nierdzewne/kwasoodporne np. 6x50 mm |
| Łączenie kolejnych zestawów | Łączniki szyn, 2 śruby M10x25 z nakrętkami kołnierzowymi na łącznik |
Zastosowania zestawu na 18 paneli
Produkty kompatybilne i uzupełniające
Dodatkowe akcesoria montażowe do instalacji fotowoltaicznych
Zobacz elementy montażowe →Alternatywne rozwiązanie dla innego pokrycia dachu
Zobacz konstrukcje na blachodachówkę →Jak dobrać zestaw montażowy
- Sprawdź grubość i szerokość paneli Ten zestaw obsługuje panele o grubości 35 mm i szerokości do 114 cm - dobierz wariant zgodny z parametrami Twoich modułów.
- Policz liczbę paneli i układ rzędów Wariant na 18 paneli zakłada 3 rzędy po 6 sztuk w orientacji pionowej; przy innej liczbie paneli sprawdź warianty zestawu w mniejszych i większych konfiguracjach.
- Zweryfikuj pokrycie dachu Zestaw jest przeznaczony do dachów pokrytych dachówką ceramiczną lub betonową - do innych pokryć potrzebny jest inny system uchwytów.
- Dokup brakujące elementy Pamiętaj o zakupie wkrętów mocujących uchwyty do krokwi (zestaw ich nie zawiera) oraz, przy łączeniu kilku zestawów, o łącznikach szyn.
Instrukcja montażu i uwagi sklepu
W zestawie brak wkrętów do drewna mocujących uchwyty dachowe do krokwi.
Zalecamy zakup wkrętów nierdzewnych lub kwasoodpornych np 6x50 (dostępne w naszym sklepie w paczkach po 100 szt)
Uchwyty dachowe wmontujemy pod dachówkami (najlepiej do krokwi lub do łat, jeśli są grube). Dachówkę warto podszlifować (pocienić w miejscu wyjścia sztycy, tak aby nie było szpary). Do wystających z pod dachówek uchwytów przykręcamy śrubami M10 profile 40x40x2220mm
Profile montowane w poziomie w odległości od 90 do 130cm od siebie. Panele przymocowujemy klemami na docisk do profili. Pomiędzy panelami klemami środkowymi a na końcach końcowymi. Panele w orientacji pionowej oczywiście.
Oczywiście cały układ można obrócić o 90 stopni i wtedy panele są układane w orientacji poziomej, a profile 40x40 są montowane w pionie.
W przypadku montowania obok siebie kolejnych takich zestawów, warto je połączyć łącznikami szyn, dostępnymi w naszym sklepie (na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi)
Najczęściej zadawane pytania (FAQ)
Czy zestaw na 18 paneli zawiera wkręty do mocowania uchwytów dachowych?
Nie, zestaw nie zawiera wkrętów do drewna mocujących uchwyty do krokwi - zalecane jest dokupienie wkrętów nierdzewnych lub kwasoodpornych, np. 6x50 mm, dostępnych w sklepie w paczkach po 100 sztuk.
Jaką grubość i szerokość paneli obsługuje ten zestaw?
Zestaw jest przeznaczony do paneli o grubości 35 mm i szerokości nieprzekraczającej 114 cm.
Czy można zmienić orientację paneli z pionowej na poziomą?
Tak, cały układ można obrócić o 90 stopni - wówczas panele montuje się poziomo, a profile 40x40 mm ustawia się pionowo.
Jak montuje się uchwyty dachowe VARIO pod dachówką?
Uchwyty wkłada się pod dachówki i mocuje najlepiej do krokwi lub do grubszych łat; warto podszlifować dachówkę w miejscu wyjścia uchwytu, aby nie zostawić szpary.
Czy można połączyć kilka zestawów montażowych obok siebie?
Tak, sąsiadujące zestawy łączy się łącznikami szyn - do każdego łącznika potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi.
Ile waży cały zestaw montażowy na 18 paneli?
Zestaw (elementy metalowe, bez paneli fotowoltaicznych) waży 70 kg.
Dowiedz się więcej na naszym blogu
Więcej wskazówek montażowych znajdziesz w naszych poradnikach.
Wsparcie serwisowe i obsługa klienta
Dobór przed zakupem
Bezpłatna konsultacja doboru:
- dobór do Twojej instalacji
- kompatybilność z pozostałymi elementami
- alternatywy w ofercie
Uruchomienie i konfiguracja
Wsparcie w zakresie:
- podłączenia i konfiguracji
- doboru zabezpieczeń i okablowania
- diagnostyki problemów
Dokumentacja
Dla tego produktu:
- dane techniczne w specyfikacji
- dokumentacja producenta (jeśli dostępna dla modelu)
- strona producenta
Pomoc techniczna po zakupie
Kontakt i serwis:
- Telefon: 22 299 23 26 (pon.–pt. 8:00–16:00)
- E-mail: biuro@so.net.pl
- Obsługa gwarancyjna wg warunków gwarancji producenta
Zamontuj 18 paneli na dachu z dachówką
Kompletny zestaw montażowy dla 3 rzędów po 6 paneli o grubości 35 mm, przeznaczony na dach kryty dachówką ceramiczną lub betonową. Waga zestawu 70 kg, bez wkrętów mocujących uchwyty.
