Zestaw montazowy na 2 panele fotowoltaiczne 30mm grubości, szer max 115cm, montaż w pionie, dach pokryty dachówką
Dostępność: Dostępny
Czas wysyłki: 48 godzin
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Zestaw montażowy na 2 panele fotowoltaiczne – dach z dachówki, montaż w pionie
2 panele w pionie | Rama panelu 30 mm | Szerokość panelu do 115 cm | Dachówka ceramiczna lub betonowa

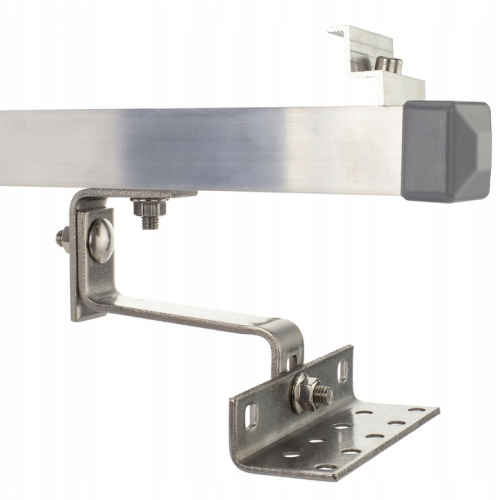

Zestaw profili aluminiowych, uchwytów dachowych i klem do zamocowania dwóch paneli w orientacji pionowej na dachu pochylonym pokrytym dachówką ceramiczną lub betonową.
O zestawie montażowym na 2 panele
To zestaw do zamocowania dwóch paneli fotowoltaicznych na dachu pokrytym dachówką ceramiczną lub betonową. Zestaw jest przygotowany na panele z ramą o grubości 30 mm i szerokości nie większej niż 115 cm, układane w orientacji pionowej.
W skład zestawu wchodzą 2 profile aluminiowe 40x40 mm, 4 uchwyty dachowe, 4 klemy końcowe i 2 klemy środkowe (wraz ze śrubami i nakrętkami kwadratowymi) oraz 4 nierdzewne śruby M10x25 z nakrętkami kołnierzowymi. Uchwyty dachowe montuje się pod dachówkami, a do wystających spod nich sztyc przykręca się profile.
Jeśli panele mają ramę 35 mm, klemy można zamienić na pasujące do takiej grubości. Zestaw nie zawiera wkrętów do drewna, którymi uchwyty dachowe mocuje się do krokwi – sklep zaleca nierdzewne lub kwasoodporne, np. 6x50.
Dla kogo jest ten zestaw
Dach z dachówki ceramicznej
Idealne dla: właścicieli domów z pokryciem z dachówki ceramicznej
Przykład: Uchwyty dachowe wchodzą pod dachówki i mocuje się je do krokwi; dachówkę warto podszlifować w miejscu wyjścia sztycy.
Dach z dachówki betonowej
Idealne dla: dachów z dachówki betonowej
Przykład: Ta sama konstrukcja: 4 uchwyty dachowe, 2 profile 40x40 mm i klemy do dwóch paneli w pionie.
Mała instalacja na 2 panele
Idealne dla: instalacji z dwóch paneli o ramie 30 mm
Przykład: Panele o szerokości do 115 cm mocuje się do profili klemami: 4 końcowymi i 2 środkowymi.
Rozbudowa o kolejne zestawy
Idealne dla: instalacji rozbudowywanych o kolejne zestawy obok siebie
Przykład: Kolejne zestawy warto połączyć łącznikami szyn; na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) uchwyty dachowe montowane pod dachówkami – dachówkę wystarczy podszlifować w miejscu wyjścia sztycy; (2) profile aluminiowe 40x40 mm, do których panele mocuje się klemami na docisk; (3) możliwość obrócenia układu o 90 stopni i ułożenia paneli poziomo.
Czego trzeba być świadomym: zestaw jest przeznaczony do dachu z dachówki ceramicznej lub betonowej i do paneli o ramie 30 mm (lub 35 mm po zamianie klem) i szerokości do 115 cm. Uchwyty najlepiej mocować do krokwi – montaż do łat nie jest zalecany. W zestawie nie ma wkrętów do drewna. Na inne pokrycia dachu wybierz konstrukcje z innych kategorii sklepu.
Podsumowanie: to prosty zestaw montażowy na dwa panele w pionie dla dachu z dachówki. Przed zakupem sprawdź grubość ramy i szerokość panelu oraz to, czy masz dostęp do krokwi w miejscu montażu.
Jak działa mocowanie na dachówce
Uchwyty pod dachówką: Uchwyty dachowe wmontowuje się pod dachówki, najlepiej do krokwi. Dachówkę warto podszlifować (pocienić w miejscu wyjścia sztycy), aby nie zostawała szpara.
Profile 40x40 mm: Do wystających spod dachówek uchwytów przykręca się śrubami M10 profile aluminiowe 40x40 mm. Profile montuje się poziomo, w odległości od 90 do 130 cm od siebie.
Klemy na docisk: Panele przymocowuje się klemami na docisk do profili: klemami środkowymi między panelami i końcowymi na krańcach. Układ można obrócić o 90 stopni – panele leżą wtedy poziomo, a profile są montowane pionowo.
Co to znaczy w praktyce: Zestaw ma 2 profile i 4 uchwyty dachowe. Wkręty do drewna, którymi uchwyty przykręca się do krokwi, trzeba mieć własne albo dokupić.
Specyfikacja zestawu montażowego na 2 panele
| Parametr | Wartość |
|---|---|
| Przeznaczenie | |
| Liczba paneli | 2 |
| Orientacja paneli | pionowa (po obróceniu układu o 90° – pozioma) |
| Pokrycie dachu | dachówka ceramiczna lub betonowa |
| Obsługiwane panele | |
| Grubość ramy panelu | 30 mm (klemy można zamienić na pasujące do paneli 35 mm) |
| Maksymalna szerokość panelu | 115 cm |
| Zawartość zestawu | |
| Profile aluminiowe | 2 szt., przekrój 40x40 mm |
| Uchwyty dachowe | 4 szt. |
| Klemy końcowe | 4 szt. (ze śrubami i nakrętkami kwadratowymi) |
| Klemy środkowe | 2 szt. (ze śrubami i nakrętkami kwadratowymi) |
| Śruby z nakrętkami | 4 szt. M10x25, nierdzewne, z nakrętkami kołnierzowymi |
| Montaż i dane z karty | |
| Rozstaw profili | od 90 do 130 cm |
| Mocowanie uchwytów | do krokwi (do łat nie zalecane) |
| Waga | 16 kg |
Zastosowania zestawu
Produkty kompatybilne i uzupełniające
Pozostałe rozwiązania do mocowania paneli na dachu z dachówki ceramicznej lub betonowej.
Konstrukcje na dach z dachówki →Ten zestaw nie jest przeznaczony do dachu z blachy – tu znajdziesz konstrukcje na dach skośny pokryty blachą.
Konstrukcje na blachę →Łączniki szyn i inne elementy do instalacji fotowoltaicznych.
Elementy montażowe do PV →Jak dobrać zestaw montażowy
- Sprawdź grubość ramy panelu. Zestaw jest na panele o ramie 30 mm. Dla paneli 35 mm klemy można zamienić na pasujące do tej grubości.
- Sprawdź szerokość panelu. Szerokość panelu nie może przekraczać 115 cm – to ograniczenie zestawu.
- Sprawdź pokrycie i konstrukcję dachu. Zestaw jest do dachówki ceramicznej lub betonowej. Uchwyty mocuje się do krokwi, więc upewnij się, że masz do nich dostęp.
- Zaplanuj orientację i rozbudowę. Panele leżą w pionie; po obróceniu układu o 90 stopni – poziomo. Przy kolejnych zestawach obok siebie dokup łączniki szyn i wkręty do drewna.
Najczęściej zadawane pytania (FAQ)
Na jakie panele jest ten zestaw montażowy?
Zestaw jest przeznaczony na panele fotowoltaiczne z ramą o grubości 30 mm i szerokości nie większej niż 115 cm. Dla paneli o ramie 35 mm klemy można zamienić na pasujące do tej grubości.
Czy zestaw pasuje na dach z blachy lub na dach płaski?
Nie. Zestaw jest opisany jako przeznaczony do dachu pokrytego dachówką ceramiczną lub betonową. Dla innych pokryć wybierz konstrukcje z pozostałych kategorii sklepu.
Czy w zestawie są wkręty do mocowania uchwytów do krokwi?
Nie. W zestawie nie ma wkrętów do drewna mocujących uchwyty dachowe do krokwi. Sklep zaleca nierdzewne lub kwasoodporne, np. 6x50, dostępne w paczkach po 100 szt.
Do krokwi czy do łat mocuje się uchwyty dachowe?
Uchwyty dachowe montuje się pod dachówkami, najlepiej do krokwi. Montaż do łat nie jest zalecany; opis sklepu dopuszcza łaty tylko wtedy, gdy są grube. W razie wątpliwości zapytaj instalatora.
Czy panele mogą leżeć poziomo?
Tak. Cały układ można obrócić o 90 stopni – panele są wtedy ułożone poziomo, a profile 40x40 mm montuje się pionowo.
Jak połączyć kilka zestawów obok siebie?
Kolejne zestawy warto połączyć łącznikami szyn dostępnymi w sklepie. Na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi.
W jakiej odległości montuje się profile?
Profile montuje się poziomo w odległości od 90 do 130 cm od siebie, a panele mocuje się do nich klemami na docisk: środkowymi między panelami i końcowymi na krańcach.
Dowiedz się więcej na naszym blogu
Więcej materiałów o montażu i doborze elementów instalacji znajdziesz w poradnikach sklepu.
Wsparcie serwisowe i obsługa klienta
Dobór przed zakupem
Bezpłatna konsultacja doboru:
- dobór do Twojej instalacji
- kompatybilność z pozostałymi elementami
- alternatywy w ofercie
Uruchomienie i konfiguracja
Wsparcie w zakresie:
- podłączenia i konfiguracji
- doboru zabezpieczeń i okablowania
- diagnostyki problemów
Dokumentacja
Dla tego produktu:
- dane techniczne w specyfikacji
- dokumentacja producenta (jeśli dostępna dla modelu)
- strona producenta
Pomoc techniczna po zakupie
Kontakt i serwis:
- Telefon: 22 299 23 26 (pon.–pt. 8:00–16:00)
- E-mail: [email protected]
- Obsługa gwarancyjna wg warunków gwarancji producenta
Zestaw montażowy na dwa panele w pionie
Zestaw na 2 panele o ramie 30 mm i szerokości do 115 cm, do dachu z dachówki ceramicznej lub betonowej. Sprawdź wymiary swoich paneli przed zamówieniem.
