Komplet elementów do wykonania samodzielnie stelaża na grunt na 4 panele 35mm w pionie
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (1)

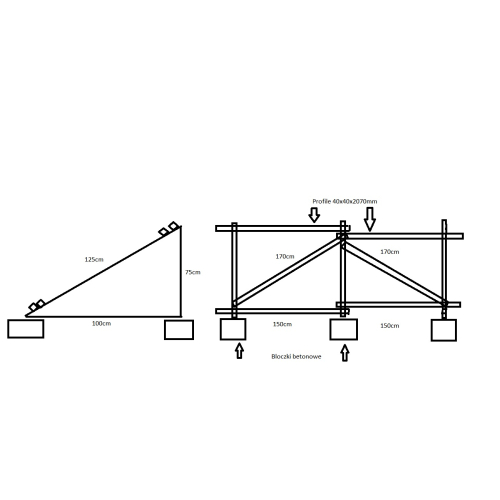

Komplet stelaża naziemnego na 4 panele PV 35mm, pionowo
Grubość paneli: 35mm | Szerokość paneli: do 115cm | Wysokość konstrukcji: 164-212cm | Zalecany balast: 150 kg (6x25 kg)
Kompletny zestaw do samodzielnego montażu stelaża naziemnego pod 4 panele fotowoltaiczne w układzie pionowym, dla inwestorów budujących własną instalację na gruncie.
O komplecie stelaża naziemnego na 4 panele
Zestaw zawiera komplet elementów do samodzielnego montażu stelaża naziemnego pod 4 panele fotowoltaiczne w układzie pionowym. W skład wchodzą wszystkie elementy konstrukcyjne poza bloczkami betonowymi i kołkami rozporowymi, które dobiera się osobno, w zależności od podłoża i wagi balastu.
Konstrukcja przeznaczona jest dla paneli o grubości 35mm i maksymalnej szerokości 115cm, przy wysokości modułu od 164 do 212cm. Panele dłuższe, np. 230cm, można zastosować pod warunkiem wysunięcia ich do przodu o 20-30cm - wtedy stelaż musi być dodatkowo posadowiony na bloczkach betonowych i do nich przykręcony, bo takiego układu nie da się postawić bezpośrednio na gruncie.
Dla kogo jest ten zestaw montażowy
Instalacja przydomowa na gruncie
Idealne dla: Właścicieli działek budujących własną elektrownię PV
Przykład: 4 panele o grubości 35mm i szerokości do 115cm, w układzie pionowym
Montaż DIY
Idealne dla: Osoby samodzielnie montujące konstrukcję według instrukcji
Przykład: Wymagane otwory fi 10mm i przycięcie elementów piłą kątową
Instalacje z balastem betonowym
Idealne dla: Miejsca bez możliwości kotwienia w grunt
Przykład: Zalecany balast 150 kg, czyli 6 bloczków po 25 kg
Panele dłuższe niż standard
Idealne dla: Instalatorów stosujących panele do 230cm długości
Przykład: Wysunięcie panela do przodu o 20-30cm, zwis z tyłu maks. 60cm
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) komplet zawiera wszystkie elementy konstrukcyjne poza bloczkami balastowymi, (2) pozwala zastosować panele dłuższe niż standardowe po wysunięciu do przodu, (3) jasno określony wymagany balast (150 kg) ułatwia planowanie montażu.
Czego trzeba być świadomym: zestaw jest dedykowany wyłącznie panelom o grubości 35mm i szerokości do 115cm - inne wymiary paneli wymagają innego zestawu. Montaż wymaga samodzielnego wykonania otworów i przycięcia elementów, warto mieć podstawowe narzędzia budowlane.
Podsumowanie: To dobrze skompletowany zestaw dla świadomych inwestorów budujących naziemną instalację na 4 panele w układzie pionowym, pod warunkiem dostarczenia własnego balastu betonowego.
Jak zaplanować montaż tego stelaża
Dobór balastu i posadowienia: Zestaw nie zawiera bloczków betonowych ani kołków rozporowych - trzeba je dobrać osobno. Przy standardowym ustawieniu zalecany balast to 150 kg, czyli 6 bloczków po 25 kg.
Panele dłuższe niż standard: Przy panelach dłuższych niż 212cm (np. 230cm) konieczne jest wysunięcie ich do przodu o 20-30cm, tak aby z tyłu nie wystawały więcej niż 60cm. W takim układzie stelaż musi być posadowiony na bloczkach betonowych i do nich przykręcony - nie da się go postawić bezpośrednio na gruncie.
Co to oznacza w praktyce: Przed zakupem warto zmierzyć dokładną długość i szerokość posiadanych paneli oraz zaplanować transport i rozmieszczenie bloczków balastowych, bo od tego zależy sposób posadowienia konstrukcji.
Specyfikacja techniczna zestawu
| Parametr | Wartość |
|---|---|
| Wymiary i kompatybilność paneli | |
| Grubość paneli | 35mm |
| Maks. szerokość panela | 115cm |
| Wysokość konstrukcji (zakres paneli) | 164-212cm |
| Maks. długość panela z wysunięciem | do 230cm (wysunięcie 20-30cm) |
| Montaż | |
| Liczba paneli w komplecie | 4 |
| Orientacja montażu | pionowa |
| Wymagane otwory montażowe | fi 10mm |
| Sposób docinania elementów | piła kątowa, wg instrukcji |
| Balast i posadowienie | |
| Zalecany balast standardowy | 150 kg (6 bloczków po 25 kg) |
| Balast przy wysuniętych panelach | bloczki betonowe + przykręcenie stelaża |
Zastosowania zestawu
Produkty kompatybilne i uzupełniające
Zobacz inne konstrukcje naziemne dopasowane do tej samej grubości paneli.
Zobacz stelaże do gruntu 35mm →Dodatkowe akcesoria montażowe do uzupełnienia zestawu.
Zobacz elementy montażowe PV →Jak dobrać ten zestaw
- Sprawdź grubość paneli Ten zestaw pasuje wyłącznie do paneli o grubości 35mm. Panele o innej grubości (np. 30mm) wymagają innego zestawu montażowego.
- Zmierz szerokość i długość modułu Maksymalna szerokość obsługiwanego panela to 115cm. Standardowa wysokość konstrukcji to 164-212cm; dłuższe panele (do 230cm) wymagają wysunięcia do przodu.
- Zaplanuj balast Do pełnego montażu potrzebne jest ok. 150 kg balastu (6 bloczków po 25 kg) - bloczki betonowe i kołki rozporowe trzeba dokupić osobno.
- Sprawdź podłoże System jest przeznaczony do posadowienia na gruncie; przy wysuniętych do przodu panelach konieczne jest oparcie na bloczkach betonowych i przykręcenie do nich.
Instrukcja montażu i uwagi sklepu
Jest to kompletny system i zawiera wszystkie elementy prócz bloczków betonowych i kołków rozporowych.
instrukcja w zakładce "Do pobrania"
Można zastosować panele dłuższe np. 230 cm, ale wtedy zalecamy wysunięcie paneli do przodu o 20 do 30cm tak aby nie wystawały za bardzo z tyłu konstrukcji (60cm max). Jeśli będą wysunięte do przodu stelaż musi być posadowiony na bloczkach betonowych i do nich przymocowany.
Wysunięte do przodu panele nie pozwolą na bezpośrednie położenie na gruncie konstrukcji.
Wymagane jest wykonanie otworów fi 10 i przycięcie elementów na wskazaną długość np. piłą kątową, zgodnie z instrukcją
Najczęściej zadawane pytania (FAQ)
Czy komplet zawiera bloczki betonowe do balastu?
Nie. Zestaw obejmuje elementy konstrukcyjne stelaża, ale bloczki betonowe i kołki rozporowe trzeba dokupić osobno, w liczbie odpowiadającej zalecanemu balastowi (150 kg, czyli 6 bloczków po 25 kg przy standardowym ustawieniu).
Jakiej grubości panele pasują do stelaża na 4 panele w pionie?
Zestaw jest przeznaczony do paneli o grubości 35mm i maksymalnej szerokości 115cm, przy wysokości modułu od 164 do 212cm.
Czy można zamontować panele dłuższe niż 212cm?
Tak, panele np. 230cm długości można zastosować pod warunkiem wysunięcia ich do przodu o 20-30cm (maksymalnie 60cm zwisu z tyłu) oraz posadowienia stelaża na bloczkach betonowych i przykręcenia go do nich.
Jakie narzędzia są potrzebne do montażu?
Do montażu potrzebna jest wiertarka do wykonania otworów fi 10mm oraz piła kątowa do przycięcia elementów na wskazaną długość, zgodnie z dołączoną instrukcją.
Gdzie znajdę instrukcję montażu tego zestawu?
Instrukcja montażu dostępna jest w zakładce „Do pobrania” na karcie produktu.
