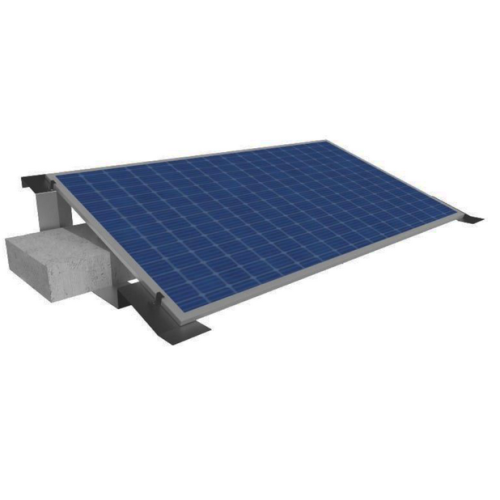

Komplet elementów systemu balastowego na dach płaski na 18 paneli o grubości 35mm szer max 115cm, 3 rzędy
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 75,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Stelaż balastowy na dach płaski na 18 paneli 35 mm, 3 rzędy, kąt 15°
Na 18 paneli w poziomie | Panele grubości 35 mm | Kąt pochylenia 15° | Stal nierdzewna z taśmą EPDM
Komplet elementów do samodzielnego wykonania systemu balastowego pod 18 paneli (3 rzędy po 6) na dachu płaskim, bez wiercenia dachu.
O stelażu balastowym na 18 paneli
To komplet elementów do samodzielnego wykonania balastowego systemu montażowego na 18 paneli ułożonych w poziomie, w trzech rzędach po 6, z kątem pochylenia 15°. Zestaw jest kompletny i zawiera wszystkie elementy z wyjątkiem bloczków betonowych, które stanowią balast i trzeba je zapewnić samodzielnie.
Elementy są wykonane ze stali nierdzewnej i podklejone taśmą EPDM. Przeznaczone są do paneli o grubości 35 mm i szerokości maksymalnie 115 cm, a wysokość panelu nie jest ograniczona przy układzie poziomym. Instrukcję montażu znajdziesz poniżej.
Dla kogo jest stelaż balastowy na 18 paneli
Dach płaski
Idealne dla: Właściciele budynków z dachem płaskim
Przykład: Montaż 18 paneli w trzech rzędach pod kątem 15° bez przewiercania pokrycia.
Samodzielny montaż
Idealne dla: Instalatorzy i majsterkowicze
Przykład: Komplet elementów stalowych z otworami M8 i klemami, bloczki dokupisz lokalnie.
Panele 35 mm
Idealne dla: Użytkownicy paneli o grubości 35 mm
Przykład: Dopasowanie do szerokości paneli do 115 cm.
Większa instalacja
Idealne dla: Domy i obiekty z większą instalacją PV
Przykład: Osiemnaście paneli w trzech rzędach po 6 na balaście z bloczków.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) kompletny system poza bloczkami betonowymi, (2) stal nierdzewna podklejona taśmą EPDM, (3) montaż bez wiercenia dachu, na balaście, z kątem pochylenia 15°.
Czego trzeba być świadomym: bloczków betonowych nie ma w zestawie, a masę balastu i nośność dachu musisz ocenić samodzielnie (w instrukcji przewidziano 2 bloczki na element). Zestaw jest przeznaczony wyłącznie do paneli o grubości 35 mm; nie wybieraj go do innych grubości ani szerszych paneli.
Podsumowanie: Stelaż dobrze sprawdzi się przy 18 panelach 35 mm na dachu płaskim. Przed zakupem sprawdź wymiary swoich paneli i nośność dachu.
Jak działa system balastowy
Montaż na balaście: Elementy stalowe ustawia się na dachu, a stabilność zapewniają bloczki betonowe układane na elementach, po 2 bloczki na element. Pokrycie dachu nie jest przewiercane.
Pochylenie 15°: Elementy ustawiają panele pod kątem 15°. Panele mocuje się klemami i śrubami imbusowymi M8 do elementów stalowych.
Co to znaczy w praktyce: Kolejny rząd paneli należy montować w odstępie co najmniej 1 m, aby uniknąć zacienienia zimą. Najlepiej przyjąć odstęp równy szerokości paneli.
Specyfikacja techniczna stelaża balastowego na 18 paneli
| Parametr | Wartość |
|---|---|
| Wymiary elementu | |
| Długość | 1200 mm |
| Wysokość | 280 mm |
| Szerokość | 150 mm |
| Odległość między otworami M8 | 900 mm |
| Konstrukcja | |
| Kąt nachylenia | 15° |
| Materiał | Stal nierdzewna |
| Zabezpieczenie | Podklejone taśmą EPDM |
| Mocowanie paneli | Klemy i śruby imbusowe M8 |
| Zastosowanie | |
| Liczba paneli | 18, w 3 rzędach po 6, w układzie poziomym |
| Grubość paneli | 35 mm (wg nazwy produktu) |
| Szerokość paneli | do 115 cm |
| Balast | 2 bloczki betonowe na element (nie w zestawie) |
| Waga kompletu | 80 kg |
Zastosowania stelaża balastowego na 18 paneli
Produkty kompatybilne i uzupełniające
Inne stelaże i zestawy montażowe.
Zobacz stelaże i konstrukcje →Panele do zamontowania na stelażu.
Zobacz panele →Jak dobrać stelaż balastowy
- 1. Sprawdź grubość paneli Zestaw jest przeznaczony do paneli o grubości 35 mm.
- 2. Zmierz szerokość Panele mogą mieć szerokość maksymalnie 115 cm; wysokość w układzie poziomym nie jest ograniczona.
- 3. Oceń dach Sprawdź nośność dachu płaskiego przed ułożeniem balastu z bloczków betonowych.
- 4. Zaplanuj odstępy Zachowaj odstęp co najmniej 1 m między rzędami, aby ograniczyć zacienienie zimą.
Instrukcja montażu i dane elementów
Instrukcja montażu:
Rozmieszczamy elementy stalowe na dachu z zachowaniem odległości pomiędzy nimi równej wysokości montowanych paneli + 1 cm
Układamy balast z bloczków betonowych na stalowych elementach. Staramy się nie zarysować powierzchni ochronnej stali. 2 bloczki na element.
Kładziemy panele na elementach stalowych i korygujemy ustawienie tak aby pasowały klemy do otworów M8
Montujemy panele za pomocą klem i śrub imbus M8 do elementów stalowych
Kolejny rząd paneli montujemy oddalony o minimum 1 metr (1 metr przestrzeni pomiędzy rzędami). Taka odległość zapewnia brak zacienień kolejnego rzędu w zimie. Najlepiej przyjąć że przestrzeń pomiędzy rzędami musi być równa szerokości paneli. czyli dla paneli 113cm przestrzeń pomiędzy to 113cm.
Najczęściej zadawane pytania (FAQ)
Na ile paneli jest stelaż balastowy w tym zestawie?
Komplet jest przeznaczony na 18 paneli w układzie poziomym, z kątem pochylenia 15°.
Czy w zestawie są bloczki betonowe?
Nie, zestaw zawiera wszystkie elementy poza bloczkami betonowymi. Balast zapewniasz samodzielnie.
Z jakiego materiału wykonany jest stelaż?
Elementy są wykonane ze stali nierdzewnej i podklejone taśmą EPDM.
Jak daleko ustawić kolejny rząd paneli?
Kolejny rząd należy montować w odstępie co najmniej 1 m. Najlepiej przyjąć odstęp równy szerokości paneli.
Jakie panele pasują do tego zestawu?
Zestaw jest przeznaczony do paneli o grubości 35 mm i szerokości maksymalnie 115 cm.
