Komplet elementów systemu balastowego na dach płaski na 24 panele o grubości 30mm szer max 115cm, 4 rzędy
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 100,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

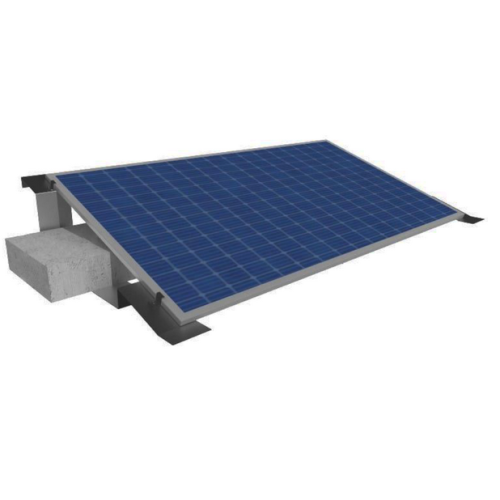

System balastowy na dach płaski na 24 panele 30 mm, 4 rzędy po 6, kąt 15°
24 panele w poziomie, 4 rzędy po 6 | Panele o grubości 30 mm | Kąt pochylenia 15° | Elementy ze stali nierdzewnej
Komplet elementów do samodzielnego wykonania balastowej konstrukcji pod panele na dachu płaskim. Bez wiercenia dachu, z obciążeniem bloczkami betonowymi.
O systemie balastowym na 24 panele
To zestaw elementów do samodzielnego wykonania balastowego systemu montażowego na 24 panele fotowoltaiczne ułożone w poziomie, w układzie 4 rzędów po 6 paneli, z kątem pochylenia 15 stopni. Jest to kompletny system i zawiera wszystkie elementy prócz bloczków betonowych, które służą jako balast.
System jest przeznaczony na panele o grubości 30 mm i szerokości do 114 cm (nazwa produktu podaje 115 cm). Elementy nośne są wykonane ze stali nierdzewnej i podklejone taśmą EPDM. Zestaw trzeba uzupełnić o bloczki betonowe - ich liczba i masa zależą od obciążeń wiatrem na Twoim dachu.
Dla kogo jest system balastowy na 24 panele
Właściciel dachu płaskiego
Idealne dla: Dach płaski
Przykład: 24 panele pod kątem 15 stopni, mocowane bez kotwienia konstrukcji.
Majsterkowicz
Idealne dla: Samodzielny montaż
Przykład: Układanie elementów, balastu i mocowanie paneli klemami i śrubami imbus M8.
Inwestor z panelami 30 mm
Idealne dla: Dopasowanie do paneli
Przykład: Panele o grubości 30 mm i szerokości do 114 cm.
Planujący 4 rzędy po 6
Idealne dla: Układ 24 paneli
Przykład: Układ w poziomie z odstępem między rzędami minimum 1 metr.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) konstrukcja balastowa nie wymaga wiercenia dachu, (2) elementy stalowe z taśmą EPDM chronią pokrycie dachu, (3) kąt 15 stopni i układ 4x6 są ujęte w zestawie.
Czego trzeba być świadomym: bloczki betonowe nie wchodzą w skład zestawu. Obciążenie wiatrem i nośność dachu trzeba ocenić we własnym zakresie, a karta nie podaje certyfikatów ani norm. Rzędy wymagają minimum 1 metra odstępu, więc potrzebna jest odpowiednia powierzchnia dachu.
Podsumowanie: Zestaw na 24 panele 30 mm w poziomie, na dach płaski, z kątem 15 stopni. Wymaga bloczków betonowych i oceny nośności dachu oraz obciążeń wiatrem.
Jak działa system balastowy na dach płaski
Balast zamiast kotwienia: Elementy stalowe rozkłada się na dachu płaskim i obciąża bloczkami betonowymi, po 2 bloczki na element. Konstrukcja jest utrzymywana ciężarem balastu.
Kąt 15 stopni: Elementy ustawiają panele pod kątem 15 stopni w poziomie. Panele mocuje się klemami i śrubami imbus M8 do elementów stalowych.
Co to oznacza w praktyce: W praktyce układasz elementy w odstępach równych wysokości paneli plus 1 cm, a kolejny rząd montujesz minimum 1 metr dalej, co zapobiega zacienieniu w zimie.
Specyfikacja techniczna systemu balastowego na 24 panele
| Parametr | Wartość |
|---|---|
| Układ | |
| Liczba paneli | 24 |
| Układ | 4 rzędy po 6 paneli, w poziomie |
| Kąt pochylenia | 15° |
| Panele | |
| Grubość paneli | 30 mm |
| Maksymalna szerokość paneli | 114 cm (nazwa: 115 cm) |
| Element nośny | |
| Długość | 1200 mm |
| Wysokość | 280 mm |
| Szerokość | 150 mm |
| Odległość między otworami M8 | 900 mm |
| Materiał | stal nierdzewna, podklejona taśmą EPDM |
| Zestaw | |
| Waga zestawu | 120 kg |
| Balast | bloczki betonowe, poza zestawem |
Zastosowania systemu balastowego na 24 panele
Produkty kompatybilne i uzupełniające
Pochylające, balastowe
Zobacz konstrukcje na dach płaski →Osprzęt do instalacji fotowoltaicznych
Elementy montażowe PV →Jak dobrać system balastowy na 24 panele
- Sprawdź grubość i szerokość paneli System jest przeznaczony na panele o grubości 30 mm i szerokości do 114 cm. Zmierz panele przed zakupem.
- Oceń nośność dachu Balast z bloczków betonowych obciąża dach. Ocen nośność dachu i obciążenie wiatrem z pomocą specjalisty.
- Zaplanuj powierzchnię Rzędy montuje się w odstępie minimum 1 metra, aby uniknąć zacienienia w zimie. Sprawdź, czy 4 rzędy zmieszczą się na dachu.
- Przygotuj bloczki betonowe Bloczki nie wchodzą w skład zestawu. Na każdy element przypadają 2 bloczki.
Najczęściej zadawane pytania (FAQ)
Na ile paneli jest ten system balastowy?
Na 24 panele fotowoltaiczne ułożone w poziomie, w układzie 4 rzędów po 6 paneli, z kątem pochylenia 15 stopni.
Czy w zestawie są bloczki betonowe?
Nie. Jest to kompletny system ze wszystkimi elementami prócz bloczków betonowych, które służą jako balast.
Jakie panele pasują do tego systemu?
Panele o grubości 30 mm i szerokości do 114 cm (nazwa produktu podaje 115 cm), ułożone w poziomie.
Z czego wykonane są elementy nośne?
Ze stali nierdzewnej, podklejonej taśmą EPDM. Element ma 1200 mm długości, 280 mm wysokości i 150 mm szerokości.
Ile waży zestaw?
Według karty produktu zestaw waży 120 kg, bez bloczków betonowych.
