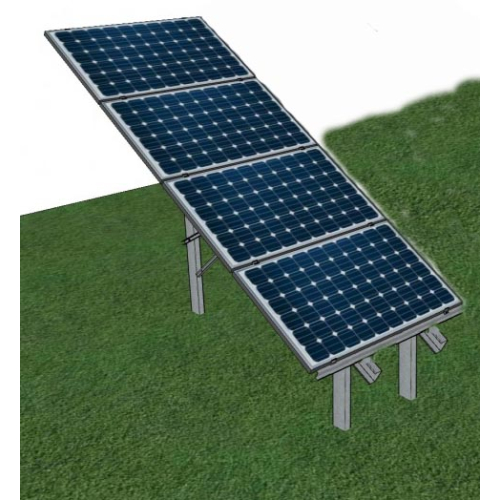

Elementy do wykonania konstrukcji betonowanej w grunt na 4 panele układ poziomy jeden nad drugim, o wymiarach do 240cm x 114cm/35mm
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 180,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Konstrukcja betonowana w grunt na 4 panele 35 mm, układ poziomy jeden nad drugim
Na 4 panele jeden nad drugim | Panele do 240 × 114 cm, 35 mm | Efektywny kąt około 20° | Tylko na grunt, nie na dach
Komplet elementów do samodzielnego wykonania stelaża zabetonowanego w gruncie pod 4 panele ułożone poziomo, jeden nad drugim.
O konstrukcji betonowanej na 4 panele
To komplet elementów do samodzielnego wykonania systemu montażowego pod 4 panele w poziomie, ułożone jeden nad drugim, betonowanego w gruncie. System jest kompletny i zawiera wszystkie elementy z wyjątkiem betonu do zalania. Nie jest przeznaczony do montażu na dachu.
Elementy trzeba samodzielnie przyciąć na odpowiednią długość i wywiercić w nich otwory fi 10 mm. Konstrukcję tworzą stalowe słupki z profili 40×60 oraz profile aluminiowe 40×40, na których mocuje się panele klemami. Instrukcję montażu i uwagi sklepu znajdziesz poniżej.
Dla kogo jest konstrukcja na 4 panele
Działka i grunt
Idealne dla: Właściciele gruntów pod małą instalację PV
Przykład: 4 panele ułożone poziomo jeden nad drugim na zabetonowanych słupkach.
Samodzielny montaż
Idealne dla: Osoby mające narzędzia do cięcia i wiercenia
Przykład: Słupki stalowe 40×60 i profile aluminiowe 40×40 do przycięcia na wymiar.
Duże panele
Idealne dla: Użytkownicy paneli o długości 164–240 cm
Przykład: Panele o grubości 35 mm i szerokości maksymalnie 114 cm.
Mała instalacja
Idealne dla: Domki i małe obiekty bez dachu pod PV
Przykład: Cztery panele na jednej konstrukcji z dwóch bliźniaczych kompletów.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) kompletny system poza betonem, (2) konstrukcja z dwóch bliźniaczych kompletów na 4 panele, (3) efektywny kąt pochylenia około 20°.
Czego trzeba być świadomym: system nie jest przeznaczony do montażu na dachu i nie posiada certyfikatów bezpieczeństwa i odporności np. na wiatr. Wymaga wykopów, betonowania oraz samodzielnego cięcia i wiercenia elementów. Tylne nogi trzeba wzmocnić stężeniem. Nie wybieraj go do paneli o grubości innej niż 35 mm.
Podsumowanie: To proste rozwiązanie gruntowe dla niewielkiej instalacji, jeśli masz narzędzia i możliwość betonowania. Przed zakupem sprawdź wymiary paneli.
Jak działa konstrukcja betonowana w gruncie
Słupki w gruncie: Dwa bliźniacze komplety ze słupków stalowych osadza się w wykopach i zalewa betonem. Ważne, aby konstrukcje były zabetonowane równo i pionowo.
Profile i panele: Profile aluminiowe 40×40 łączy się ze słupkami łącznikami kątowymi, a na profilach układa się panele i mocuje klemami.
Co to znaczy w praktyce: Efektywny kąt pochylenia paneli wynosi około 20°. Według opisu sklepu wydajność jest wtedy zbliżona do kąta 35° (95–98%).
Specyfikacja techniczna konstrukcji betonowanej na 4 panele
| Parametr | Wartość |
|---|---|
| Panele | |
| Liczba paneli | 4, poziomo jeden nad drugim |
| Grubość paneli | 35 mm |
| Długość paneli | od 164 do 240 cm |
| Szerokość paneli | maksymalnie 114 cm |
| Konstrukcja | |
| Słupki | Stal, profile 40×60 |
| Profile nośne | Aluminiowe 40×40 |
| Śruby | M10×120 i M10×25 |
| Efektywny kąt pochylenia | około 20° |
| Montaż | |
| Komplety | 2 bliźniacze komplety |
| Miejsce montażu | Grunt (nie dach) |
| Beton | Nie wchodzi w skład zestawu |
| Waga kompletu | 45 kg |
Zastosowania konstrukcji na 4 panele
Produkty kompatybilne i uzupełniające
Inne stelaże gruntowe dla paneli 35 mm.
Zobacz stelaże do gruntu 35 mm →Panele do zamontowania na konstrukcji.
Zobacz panele →Jak dobrać konstrukcję betonowaną na 4 panele
- 1. Sprawdź wymiary paneli Zestaw jest przeznaczony do paneli o grubości 35 mm, długości 164–240 cm i szerokości maksymalnie 114 cm.
- 2. Zweryfikuj miejsce System jest tylko do gruntu; nie montuj go na dachu.
- 3. Przygotuj narzędzia Potrzebne będą narzędzia do przycinania elementów i wiercenia otworów fi 10 mm oraz sprzęt do wykopów.
- 4. Zaplanuj fundamenty Wykop i beton wykonaj według rysunku z instrukcji; tylne nogi wzmocnij stężeniem.
Instrukcja montażu i uwagi sklepu
Zestaw elementów do samodzielnego wykonania systemu montażowego na 4 panele w poziomie, jeden nad drugim, betonowanego w gruncie. System nie jest przeznaczony do montażu na dachu ! (nie posiada certyfikatów bezpieczeństwa i odporności na np. wiatr)
Jest to kompletny system i zawiera wszystkie elementy prócz betonu do zalania. Samodzielnie przycinamy elementy na odpowiednią długość i wiercimy otwory fi10mm
System na panele grubości 35mm, długość od 164 do 240 cm, szerokość maksymalna paneli 114cm
Instrukcja montażu:
Wykonujemy z profili stalowych 40x60 elementy jak na rysunku i montujemy na śruby M10x120 (wiercimy otwory fi 10). 2 takie bliźniacze komplety.
UWAGA: Słupki stalowe przycinamy na elementy o długości 150cm, 130cm, 100cm, 140cm i 90cm (po 2 z każdej długości). 3 słupki 230cm pozostają całe.
Profile aluminiowe łączymy łącznikiem przy użyciu 2 śrub m10x25. Profile aluminiowe łączymy do słupków stalowych z wykorzystaniem łączników stalowych kątowych. Do profili alu 40x40 przykręcamy łącznik śrubą M10x25 (łeb wsuwamy w profil), a w słupku 40x60 wykonujemy otwór fi10 i montujemy śrubą M10x60
UWAGA: w profilach aluminiowych nie wiercimy otworów - nie ma takiej potrzeby. Tylko w słupkach stalowych.
Ważne aby konstrukcje były równo i pionowo zabetonowane.
Na profile kładziemy panele i przymocowujemy klemami.
Efektywny kąt pochylenia paneli to około 20 stopni. Jest to nadal prawidłowy kąt pochylenia. Wedle różnych tabel efektywność w stosunku do 35 stopni to 95% do 98%, a zatem właściwie nie do zauważenia.
Najczęściej zadawane pytania (FAQ)
Na ile paneli jest ta konstrukcja betonowana w grunt?
Komplet jest przeznaczony na 4 panele ułożone poziomo, jeden nad drugim.
Czy zestaw można zamontować na dachu?
Nie. System nie jest przeznaczony do montażu na dachu, ponieważ nie posiada certyfikatów bezpieczeństwa i odporności np. na wiatr.
Czy w zestawie jest beton?
Nie, zestaw zawiera wszystkie elementy poza betonem do zalania.
Jakie panele pasują do tej konstrukcji?
Panele o grubości 35 mm, długości od 164 do 240 cm i szerokości maksymalnie 114 cm.
Jaki jest kąt pochylenia paneli?
Efektywny kąt pochylenia paneli to około 20 stopni.
