Kompensator mocy biernej VCX SVG 3-fazowy 100kVar 400V
Dostępność: Dostępny
Czas wysyłki: 3 dni
Koszt wysyłki: od 150,00 zł
Stan produktu: Nowy
- Opis produktu
- Do pobrania (3)
- Recenzje produktu (0)

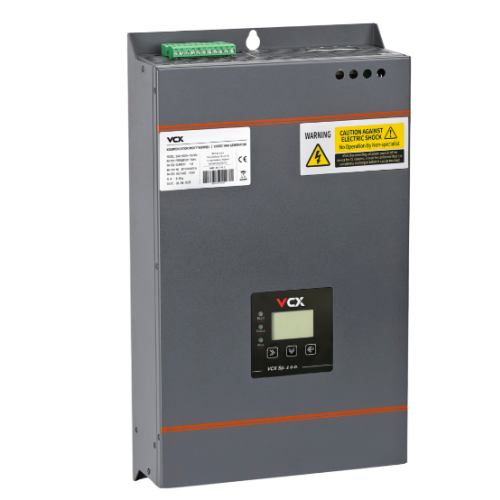

Kompensator mocy biernej VCX SVG 3-fazowy 100 kVar 400V
Aktywna kompensacja mocy biernej, filtracja harmonicznych i korekcja nierównowagi faz — w jednym kompaktowym urządzeniu
O produkcie
VCX SVG 100 kVar to zaawansowany aktywny kompensator mocy biernej przeznaczony do trójfazowych sieci przemysłowych 400 V / 50 Hz. Urządzenie wykorzystuje technologię Static Var Generator (SVG) opartą na falowniku IGBT sterowanym szybkim procesorem DSP — co pozwala błyskawicznie reagować na zmienne obciążenia i utrzymywać współczynnik mocy cos φ na poziomie nawet 0,99.
W przeciwieństwie do tradycyjnych kondensatorowych układów kompensacji, kompensator SVG pracuje bezstopniowo i symultanicznie w czterech kwadrantach — kompensuje zarówno moc bierną indukcyjną (silniki, transformatory), jak i pojemnościową (kable, kondensatory). Jednocześnie filtruje harmoniczne od 2. do 50. rzędu i koryguje nierównowagę prądów między fazami — eliminując kompletnie najczęstsze przyczyny kar za moc bierną.
Kompaktowa obudowa do montażu ściennego, intuicyjny panel LCD i gotowość do pracy już po chwili uruchomienia sprawiają, że SVG 100 kVar sprawdzi się zarówno w modernizacji istniejących tablic rozdzielczych, jak i w nowych projektach elektrycznych.
Kluczowe cechy
Błyskawiczna reakcja DSP
Cyfrowy procesor DSP wykrywa zmiany obciążenia w czasie rzeczywistym i uruchamia kompensację w czasie krótszym niż 5 ms — bez opóźnień charakterystycznych dla układów kondensatorowych.
4-kwadrantowa praca
Pełna kompensacja indukcyjna i pojemnościowa w jednym urządzeniu. SVG dynamicznie dostosowuje kierunek i wartość prądu reaktywnego do aktualnego stanu sieci.
Filtracja harmonicznych
Aktywna eliminacja harmonicznych od 2. do 50. rzędu redukuje wskaźnik THD, chroni aparaturę pomiarową i przedłuża żywotność urządzeń elektrycznych w zakładzie.
Kompaktowy montaż ścienny
Niewielka obudowa do montażu na ścianie lub w szafie przemysłowej minimalizuje wymaganą przestrzeń. Wentylator wymuszony i filtr przeciwpyłowy zapewniają niezawodną pracę w trudnych warunkach.
Technologia SVG — dlaczego lepsza niż kondensatory?
Klasyczne baterie kondensatorów kompensują moc bierną skokowo i tylko w jednym kierunku (indukcyjnym). Kompensator SVG działa jak sterowany źródłem prądu falownik, który w czasie rzeczywistym wstrzykuje do sieci dokładnie taki prąd reaktywny, jaki jest potrzebny — bezstopniowo, w obydwu kierunkach i bez ryzyka rezonansu.
- Brak kondensatorów elektrolitycznych — dłuższa żywotność urządzenia (>100 000 h IGBT)
- Bezstopniowa regulacja mocy biernej od 0 do 100% w ciągłym zakresie
- Brak ryzyka wzbudzeń rezonansowych z siecią zasilającą
- Automatyczna korekcja nierównowagi faz (ang. unbalance compensation)
- Praca równoległa wielu modułów SVG do skalowania mocy
- Komunikacja Modbus RTU/TCP — integracja z systemami SCADA i BMS
- Wyświetlacz LCD + panel dotykowy, pełna diagnostyka on-line
- Certyfikaty CE, zgodność z IEC 61000-3-4 i IEC 61000-3-12
Dane techniczne
| Parametr | Wartość |
|---|---|
| Znamionowa moc kompensacji | 100 kVar |
| Napięcie znamionowe | 3 × 400 V / 50 Hz (TN-S / TN-C-S) |
| Dopuszczalne wahania napięcia | ±20% Un |
| Zakres kompensacji cos φ | od 0,6 ind. do 0,6 poj. → do 0,99 |
| Czas reakcji | < 5 ms |
| Regulacja mocy biernej | Bezstopniowa, 4-kwadrantowa |
| Filtracja harmonicznych | 2.–50. rząd (jednoczesna) |
| Korekcja nierównowagi faz | Tak (do ±100%) |
| Topologia falownika | Trójfazowy IGBT, sterowanie DSP |
| Częstotliwość przełączeń IGBT | 10 kHz |
| Przeciążalność | 110% przez 1 min |
| Stopień ochrony | IP20 (montaż w szafie) |
| Chłodzenie | Wymuszone (wentylator + filtr) |
| Napięcie pomocnicze | 230 V AC (wewnętrzny zasilacz) |
| Komunikacja | Modbus RTU (RS-485) / Modbus TCP |
| Interfejs użytkownika | Wyświetlacz LCD 5", panel dotykowy |
| Temperatura pracy | -10°C ÷ +45°C |
| Wilgotność względna | ≤ 90% bez kondensacji |
| Certyfikaty | CE, IEC 61000-3-4, IEC 61000-3-12 |
| Producent | VCX, Kraków (PL) — www.vcx.com.pl |
| Gwarancja | 24 miesiące |
Gdzie zastosować SVG 100 kVar?
Hale produkcyjne i zakłady przemysłowe
Silniki elektryczne, sprężarki i piece indukcyjne generują dużą moc bierną — SVG eliminuje opłaty i stabilizuje sieć przy gwałtownych zmianach obciążenia.
Centra handlowe i biurowce
Klimatyzacja, windy i oświetlenie LED zaburzają cos φ. SVG przywraca prawidłowy bilans mocy i chroni instalację przed harmonicznymi od falowników.
Budowy i place składowe
Spawarki, dźwigi i betoniarki obciążają sieć skokowo. Kompensator SVG reaguje w czasie poniżej 5 ms, minimalizując przepięcia i opłaty za przekroczenie tg φ.
Farmy fotowoltaiczne i wiatrowe
Falowniki OZE wprowadzają harmoniczne do sieci. SVG filtruje THD i kompensuje moc bierną pojemnościową długich kabli kablowych — spełniając warunki przyłączenia OSD.
Szpitale i obiekty krytyczne
Zasilacze UPS, rezonanse MRI i systemy wentylacji wymagają czystej sieci. SVG zapewnia stabilność napięcia i redukuje ryzyko błędów aparatury medycznej.
Stacje ładowania EV i Data Center
Szybkie ładowarki CHAdeMO/CCS i serwery generują silne harmoniczne i zmienny pobór mocy biernej. SVG stabilizuje sieć i ogranicza straty w transformatorze zasilającym.
📚 Chcesz wiedzieć więcej? Przeczytaj nasze poradniki
- Kompensacja mocy biernej – co to jest i dlaczego trzeba ją kompensować? — podstawy dla każdego, kto zaczyna temat
- Jak dobrać kompensator mocy biernej na podstawie miesięcznego zużycia kVArh? — praktyczny kalkulator doboru mocy
- Wskazówki jak instalować aktywny kompensator mocy biernej — montaż, podłączenie, uruchomienie krok po kroku
Nasze poradniki pomogą Ci sprawdzić, czy SVG 100 kVar to właściwy rozmiar dla Twojego obiektu oraz jak poprawnie go zainstalować.
Obniż rachunki za energię już dziś
Kompensator VCX SVG 100 kVar to inwestycja, która zwraca się w ciągu kilkunastu miesięcy — poprzez eliminację opłat za przekroczenie tg φ, redukcję strat w kablach i transformatorach oraz wydłużenie żywotności urządzeń elektrycznych. Skontaktuj się z nami, aby dobrać optymalną moc dla Twojego obiektu.
