Komplet elementów do wykonania samodzielnie stelaża balastowego na dach płaski na 1 panel 35mm w poziomie szer max 114cm
Dostępność: Dostępny
Czas wysyłki: 4 dni
Koszt wysyłki: od 90,00 zł
Stan produktu: Nowy
- Opis produktu
- Do pobrania (1)
- Recenzje produktu (0)
Stelaż balastowy na 1 panel 35mm, dach płaski, 15°
1 panel fotowoltaiczny | Panel grubości 35mm | Kąt pochylenia 15 stopni | Waga zestawu 5 kg
Komplet elementów metalowych do samodzielnej budowy stelaża balastowego na dachu płaskim, dla 1 panelu fotowoltaicznego montowanego w poziomie pod kątem 15 stopni.
O zestawie balastowym na 1 panel
Komplet elementów do samodzielnego wykonania stelaża balastowego na dach płaski, dla 1 panelu fotowoltaicznego montowanego w poziomie pod kątem 15 stopni. Zestaw obsługuje panel o grubości 35 mm, szerokości do 114 cm i wysokości do 230 cm. Waga zestawu (elementy metalowe, bez bloczków betonowych) wynosi 5 kg.
Konstrukcja nie posiada certyfikatów i montowana jest na odpowiedzialność inwestora. Zestaw zawiera wszystkie elementy metalowe potrzebne do budowy stelaża - bloczki betonowe oraz kołki rozporowe lub kotwy chemiczne do ich mocowania trzeba dokupić osobno.
Dla kogo jest ten zestaw
Dachy płaskie bez wiercenia w pokryciu
Idealne dla: Właściciele budynków z dachem płaskim, montaż balastowy bez przebijania pokrycia
Przykład: 1 panel 35 mm, kąt 15°, balast bloczkami betonowymi
Montaż samodzielny krok po kroku
Idealne dla: Instalatorzy i majsterkowicze budujący konstrukcję wg instrukcji
Przykład: Instrukcja obejmuje cięcie profili, montaż trójkątów i rozstaw bloczków
Panel o szerokości do 114 cm
Idealne dla: Instalacje z modułem 35 mm grubości, szerokości do 114 cm, wysokości do 230 cm
Przykład: Kompaktowa konstrukcja dla pojedynczego panelu
Instalacje bez ingerencji w pokrycie dachu
Idealne dla: Inwestorzy unikający przewiercania dachu płaskiego
Przykład: Stabilizacja balastem - min. 4 bloczki betonowe 25 kg
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) montaż bez konieczności przewiercania pokrycia dachu płaskiego, (2) kompaktowa, niezależna konstrukcja dla pojedynczego panelu, (3) kompletny zestaw elementów metalowych z jasną instrukcją krok po kroku.
Czego trzeba być świadomym: konstrukcja nie posiada żadnych certyfikatów i montowana jest na odpowiedzialność inwestora; bloczki betonowe (4 x 25 kg) oraz kołki rozporowe lub kotwy chemiczne trzeba dokupić osobno - nie wchodzą w skład zestawu.
Podsumowanie: To kompletny zestaw elementów metalowych do samodzielnej budowy stelaża balastowego na 1 panel na dachu płaskim, wymagający dokupienia bloczków betonowych i kotew.
Jak działa ten system balastowy
Konstrukcja trójkątna: Panel opiera się na dwóch niezależnych "trójkątach" złożonych z profilu 40x40 (przeciwprostokątna) i kątownika 40x40 (przyprostokątna pionowa), łączonych śrubami M10x60 i uchwytami kątowymi stalowymi.
Stabilizacja balastem: Trójkąty mocowane są do bloczków betonowych leżących płasko na dachu, za pomocą kołków rozporowych lub kotew chemicznych fi 10; rozstaw trójkątów wynosi 100-140 cm w zależności od wysokości panela.
Co to oznacza w praktyce: Brak przewiercania pokrycia dachu płaskiego - stabilność zapewnia wyłącznie ciężar bloczków betonowych (4 x 25 kg) i odpowiedni rozstaw konstrukcji.
Specyfikacja techniczna zestawu na 1 panel
| Parametr | Wartość |
|---|---|
| Panel | |
| Liczba paneli obsługiwanych | 1 szt. |
| Grubość panelu | 35 mm |
| Maks. szerokość panelu | 114 cm |
| Maks. wysokość panelu | 230 cm |
| Konstrukcja | |
| Kąt pochylenia | 15° |
| Profil nośny | Aluminiowy 40x40 mm, cięty z 235 cm na 2 połówki (przeciwprostokątna trójkąta) |
| Kątownik pionowy | 40x40 mm, odcinki 25 cm (2 szt.) i 150 cm (zastrzał) z profilu 200 cm |
| Mocowanie do profilu | Śruby M10x60 + uchwyty kątowe stalowe |
| Waga zestawu | 5 kg (elementy metalowe, bez bloczków betonowych) |
| Fundament (poza zestawem) | |
| Bloczki betonowe | 4 szt., po 25 kg każdy |
| Mocowanie bloczków | Kołki rozporowe lub kotwy chemiczne fi 10 |
| Rozstaw trójkątów | 100-140 cm (zależnie od wysokości panela) |
Zastosowania zestawu balastowego
Produkty kompatybilne i uzupełniające
Dodatkowe akcesoria montażowe do instalacji fotowoltaicznych
Zobacz elementy montażowe →Pozostałe warianty stelaży balastowych na dach płaski
Zobacz konstrukcje na dach płaski →Jak dobrać ten zestaw
- Sprawdź wymiary panelu Zestaw obsługuje panel o grubości 35 mm, szerokości do 114 cm i wysokości do 230 cm.
- Zaplanuj rozmieszczenie bloczków Rozstaw trójkątów (100-140 cm) zależy od wysokości panela - zaplanuj przestrzeń na dachu płaskim z uwzględnieniem tego rozstawu.
- Dokup bloczki i kotwy Zestaw nie zawiera bloczków betonowych (4 x 25 kg) ani kołków rozporowych/kotew chemicznych - trzeba je dokupić osobno.
- Rozważ większe warianty Przy większej liczbie paneli dostępne są warianty tego samego systemu na 4, 6 i więcej paneli.
Instrukcja montażu krok po kroku
Jest to kompletny system i zawiera wszystkie elementy prócz bloczków betonowych i kołków rozporowych lub kotw chemicznych do bloczków
W tym systemie każdy panel montowany jest osobno i niezależnie od pozostałych paneli.
Instrukcja montażu konstrukcji na 1 panel:

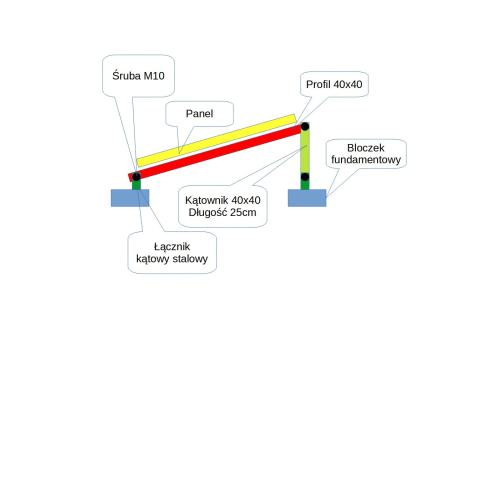

Zamieszczony rysunek wiele wyjaśnia.
1. Tniemy na 2 połowy profil 40x40 o długości 235cm
2. Tniemy kątownik 40x40 długości 200cm na odcinki 25cm, 25cm i 150cm
3. Montujemy po 2 "trójkąty" na każdy panel. Trójkąt składa się z przeciwprostokątnej wykonanej z profilu 40x40 (jedna z 2 połówek) i przyprostokątnej pionowej wykonanej z kątownika 40x40 o długości 25cm. Kątownik do profilu montujemy na śrubę M10x60. U podstawy kątownika montujemy uchwyt kątowy stalowy. Z drugiej strony profilu 40x40 montujemy uchwyt kątowy stalowy na śrubę m10x60.
4. Taką konstrukcję mocujemy do położonych na płasko bloczków betonowych. W bloczki montujemy kołki rozporowe lub najlepiej kotwy chemiczne fi 10
5. Do wystających kotw chemicznych przykręcamy konstrukcję śrubami M10 lub kołkiem rozporowym. Oczywiście trzeba zapewnić odpowiedni rozstaw bloczków. W tej konstrukcji nie ma przyprostokątnej równoległej do dachu.
6. na 1 panel potrzeba 4 bloczki fundamentowe, betonowe każdy po 25kg. Ewentualnie z przodu konstrukcji można zastosować lekkie bloczki gazobetonowe. Natomiast od tyłu tj tam gdzie wiatr podnosi konstrukcję obowiązkowe betonowe każdy po 25kg.
7. Rozstaw takich dwóch pseudo -trójkątów zależy od wysokości panela i powinien wynosić od 100cm do 140cm (końce panela oddalone od trójkątów o około 30cm) Z tyłu montujemy stężenie (zastrzał) z kątownika 150cm od podstawy jednego trójkąta do górnej części drugiego trójkąta
8. Na rozstawione trójkąty mocujemy panel klemami końcowymi.
UWAGA: ten stelaż nie posiada żadnych certyfikatów. Montujesz na swoją odpowiedzialność.
Najczęściej zadawane pytania (FAQ)
Czy zestaw zawiera bloczki betonowe?
Nie, zestaw zawiera wszystkie elementy metalowe konstrukcji, ale bloczki betonowe (4 x 25 kg) oraz kołki rozporowe lub kotwy chemiczne trzeba dokupić osobno.
Pod jakim kątem montowany jest panel?
Konstrukcja montuje panel pod kątem 15 stopni.
Jaki panel obsługuje ten zestaw?
Panel o grubości 35 mm, szerokości do 114 cm i wysokości do 230 cm.
Czy trzeba wiercić w pokryciu dachu płaskiego?
Nie, konstrukcja jest stabilizowana wyłącznie balastem - bloczkami betonowymi, bez przewiercania pokrycia dachu.
Jaki jest rozstaw konstrukcji trójkątnej?
Rozstaw dwóch trójkątów wynosi od 100 do 140 cm, w zależności od wysokości panela.
Ile waży sam zestaw elementów metalowych?
Zestaw elementów metalowych (bez bloczków betonowych) waży 5 kg.
Czy konstrukcja ma certyfikaty?
Nie, konstrukcja nie posiada żadnych certyfikatów - montaż odbywa się na odpowiedzialność inwestora.
