Zestaw montazowy na 12 paneli, 2 rzędy, 30mm grubości, montaż w pionie, dach pokryty dachówką
Dostępność: Dostępny
Czas wysyłki: 48 godzin
Koszt wysyłki: od 180,00 zł
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Zestaw montażowy na 12 paneli 30 mm, 2 rzędy w pionie, dach z dachówką
12 paneli w 2 rzędach po 6 | Panele grubości 30 mm | Szerokość paneli do 114 cm | Profile 40x40x2220 mm
Zestaw montażowy na dachówkę ceramiczną na 12 paneli ułożonych w pionie w dwóch rzędach po 6. Dla instalacji na dachu pochyłym krytym dachówką.
O zestawie montażowym na 12 paneli
To zestaw montażowy na dachówkę ceramiczną przeznaczony na 12 paneli w dwóch rzędach: na połaci układa się 2 rzędy po 6 paneli w orientacji pionowej. System jest przeznaczony do paneli o grubości 30 mm, a ich szerokość nie powinna przekraczać 114 cm.

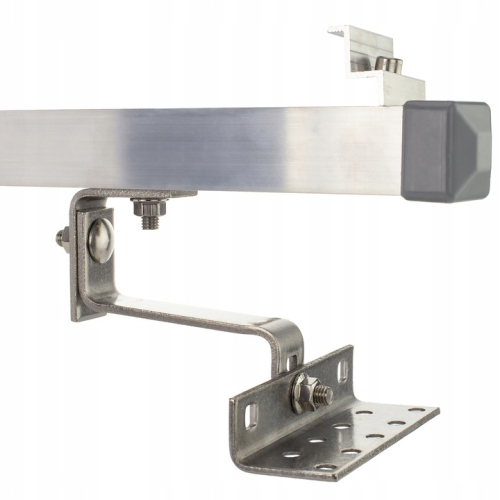

Uchwyty dachowe montuje się pod dachówkami, a do wystających uchwytów przykręca się śrubami M10 profile 40x40x2220 mm. Panele mocuje się do profili klemami. W zestawie nie ma wkrętów do drewna mocujących uchwyty do krokwi - trzeba je dokupić.
Dla kogo jest ten zestaw
Dach pokryty dachówką
Idealne dla: Dom z dachem pochyłym z dachówką ceramiczną
Przykład: 12 paneli w 2 rzędach po 6 na jednej połaci.
Panele 30 mm
Idealne dla: Posiadacze paneli grubości 30 mm i szerokości do 114 cm
Przykład: Panele w orientacji pionowej mocowane klemami do profili 40x40.
Montaż samodzielny
Idealne dla: Instalatorzy i osoby z narzędziami do prac na dachu
Przykład: Uchwyty pod dachówkami, najlepiej do krokwi lub do łat.
Rozbudowa układu
Idealne dla: Instalacje składane z kilku takich zestawów
Przykład: Zestawy łączy się łącznikami szyn dostępnymi w sklepie.
Opinia eksperta
inż. Paweł Marczewski, Energy Systems Engineer
instalacje fotowoltaiczne i magazyny energii, 13 lat praktyki – solarne.info / Komputery SONET S.C.
Co działa dobrze: (1) zestaw przewidziany na 12 paneli w dwóch rzędach po 6, (2) uchwyty montowane pod dachówkami, (3) układ można obrócić o 90 stopni i ułożyć panele poziomo.
Czego trzeba być świadomym: w zestawie nie ma wkrętów do drewna mocujących uchwyty do krokwi (zalecane nierdzewne lub kwasoodporne, np. 6x50). Dachówkę trzeba podszlifować w miejscu wyjścia sztycy, aby nie było szpary. Zestaw jest do paneli 30 mm o szerokości do 114 cm - nie wybieraj go do innych wymiarów. Nie jest przeznaczony na dachy inne niż pokryte dachówką.
Podsumowanie: Zestaw na 12 paneli 30 mm w dwóch rzędach po 6 do dachu z dachówką ceramiczną. Wymaga dokupienia wkrętów do krokwi i starannego dopasowania uchwytów pod dachówkami.
Jak działa montaż na dachówce
Uchwyty pod dachówkami: Uchwyty dachowe montuje się pod dachówkami, najlepiej do krokwi lub do łat, jeśli są grube. Dachówkę warto podszlifować (pocienić) w miejscu wyjścia sztycy, tak aby nie było szpary.
Profile i klemy: Do wystających spod dachówek uchwytów przykręca się śrubami M10 profile 40x40x2220 mm, montowane w poziomie w odległości od 90 do 130 cm od siebie. Panele przymocowuje się klemami na docisk - środkowymi między panelami i końcowymi na końcach.
Co to znaczy w praktyce: Układ można obrócić o 90 stopni - wtedy panele leżą poziomo, a profile 40x40 są montowane pionowo. Kolejne zestawy ustawione obok siebie warto połączyć łącznikami szyn (na łącznik potrzeba 2 śrub M10x25 z nakrętkami kołnierzowymi).
Specyfikacja techniczna zestawu montażowego na 12 paneli
| Parametr | Wartość |
|---|---|
| Przeznaczenie | |
| Typ zestawu | Zestaw montażowy na dach pochyły z dachówką ceramiczną |
| Liczba paneli | 12 (2 rzędy po 6) |
| Orientacja paneli | Pionowa (możliwy obrót układu o 90 stopni) |
| Panele | |
| Grubość paneli | 30 mm |
| Maksymalna szerokość paneli | 114 cm |
| Elementy i montaż | |
| Profile | 40x40x2220 mm |
| Odstęp profili | od 90 do 130 cm |
| Śruby profili do uchwytów | M10 |
| Mocowanie paneli | Klemy środkowe i końcowe |
| Waga zestawu | 50 kg |
| Wkręty do krokwi | Nie wchodzą w skład zestawu |
Zastosowania zestawu montażowego na dachówkę
Produkty kompatybilne i uzupełniające
Zestawy montażowe na dachówkę ceramiczną lub betonową.
Zobacz konstrukcje na dachówkę →Osprzęt do instalacji fotowoltaicznych.
Zobacz elementy montażowe →Jak dobrać zestaw na 12 paneli
- Sprawdź pokrycie dachu Zestaw jest opisany dla dachu pochyłego pokrytego dachówką ceramiczną. Dla innego pokrycia szukaj innych konstrukcji.
- Zmierz panele Zestaw jest do paneli o grubości 30 mm i szerokości nie większej niż 114 cm.
- Zaplanuj układ Na połaci przewidziane są 2 rzędy po 6 paneli w pionie; układ można obrócić o 90 stopni.
- Dokup wkręty Zestaw nie zawiera wkrętów do drewna do krokwi - zalecane nierdzewne lub kwasoodporne, np. 6x50.
Instrukcja montażu i uwagi sklepu
Na połaci 2 rzędy po 6 paneli w pionie
System na panele grubości 30mm
uwaga: szerokość paneli nie większa niż 114cm
W zestawie brak wkrętów do drewna mocujących uchwyty dachowe do krokwi.
Zalecamy zakup wkrętów nierdzewnych lub kwasoodpornych np 6x50 (dostępne w naszym sklepie w paczkach po 100 szt)
Uchwyty dachowe wmontujemy pod dachówkami (najlepiej do krokwi lub do łat, jeśli są grube). Dachówkę warto podszlifować (pocienić w miejscu wyjścia sztycy, tak aby nie było szpary). Do wystających z pod dachówek uchwytów przykręcamy śrubami M10 profile 40x40x2220mm
Profile montowane w poziomie w odległości od 90 do 130cm od siebie. Panele przymocowujemy klemami na docisk do profili. Pomiędzy panelami klemami środkowymi a na końcach końcowymi. Panele w orientacji pionowej oczywiście.
Oczywiście cały układ można obrócić o 90 stopni i wtedy panele są układane w orientacji poziomej, a profile 40x40 są montowane w pionie.
W przypadku montowania obok siebie kolejnych takich zestawów, warto je połączyć łącznikami szyn, dostępnymi w naszym sklepie (na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi)
Najczęściej zadawane pytania (FAQ)
Ile paneli obsługuje zestaw montażowy?
Zestaw jest przeznaczony na 12 paneli w dwóch rzędach po 6 paneli w orientacji pionowej, na połaci dachu pokrytego dachówką.
Czy w zestawie są wkręty do krokwi?
Nie. W zestawie brak wkrętów do drewna mocujących uchwyty dachowe do krokwi. Zalecane są wkręty nierdzewne lub kwasoodporne, np. 6x50.
Jakie panele pasują do zestawu?
Panele o grubości 30 mm, o szerokości nie większej niż 114 cm.
Czy panele mogą leżeć poziomo?
Tak. Cały układ można obrócić o 90 stopni - panele są wtedy w orientacji poziomej, a profile 40x40 montuje się w pionie.
Jak łączyć kilka zestawów obok siebie?
Kolejne zestawy warto połączyć łącznikami szyn dostępnymi w sklepie. Na każdy łącznik potrzebne są 2 śruby M10x25 z nakrętkami kołnierzowymi.
